Hướng dẫn lắp đặt điều hoà trung tâm VRV
Hệ thống điều hoà trung tâm VRV là hệ điều hoà cao cấp tương đối phức tạp, yêu cầu đơn vị nhà thầu có Kỹ sư chuyên môn đúng thiết kế và giám sát thi công để đảm bảo chất lượng.
Nhà thầu điều hoà Hanotech xin giới thiệu 8 bước chính về lắp đặt điều hoà trung tâm VRV như sau:

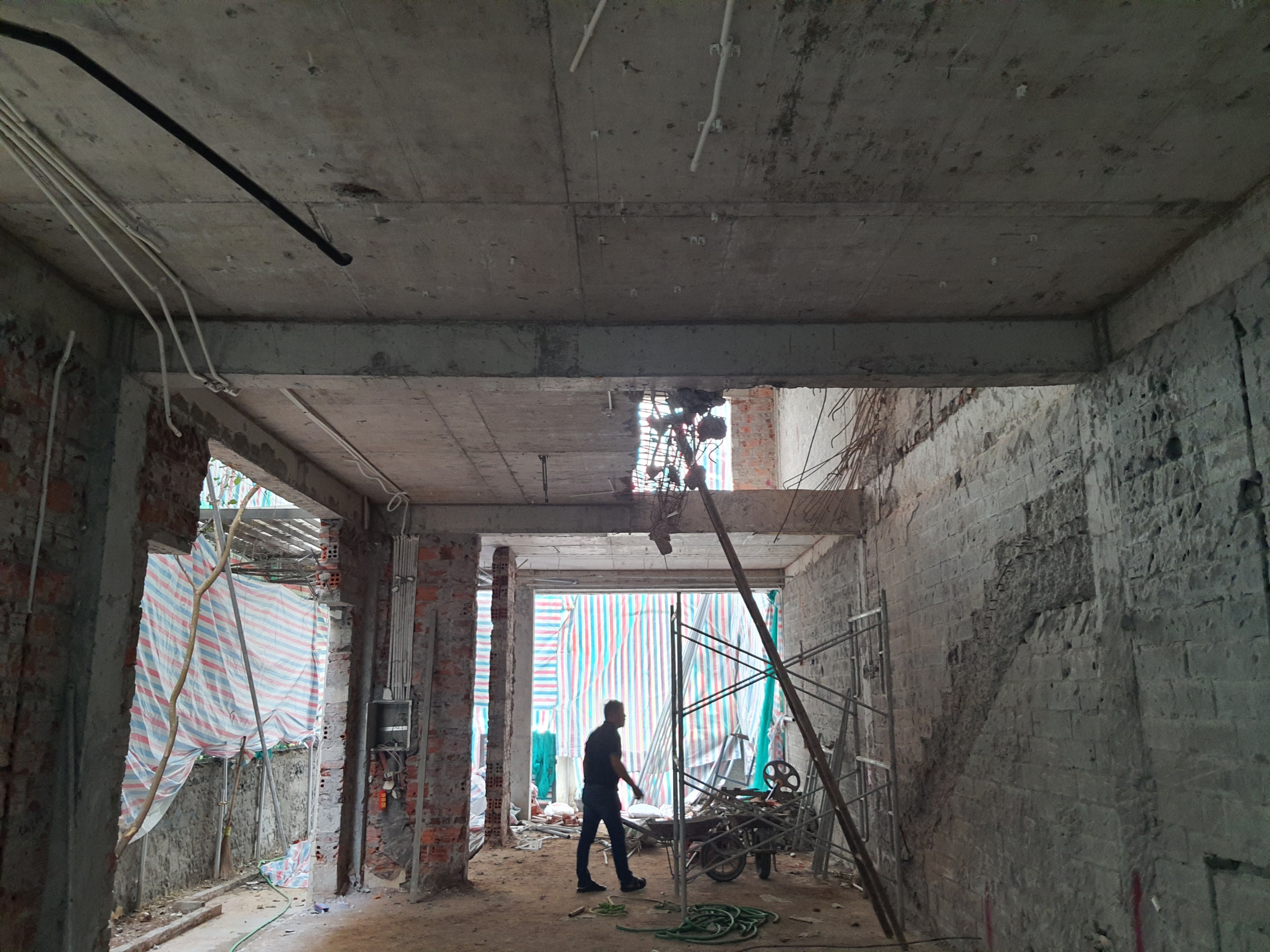

1) Kiểm tra mặt bằng, bản vẽ thiết kế trước khi thi công.
Kỹ sư nhà thầu thi công kiểm tra, nếu có sự không phù hợp giữa thiết kế
và hiện trạng thì báo ngay với đơn vị thiết kế
2) Tập kết thiết bị, vật tư thi công.

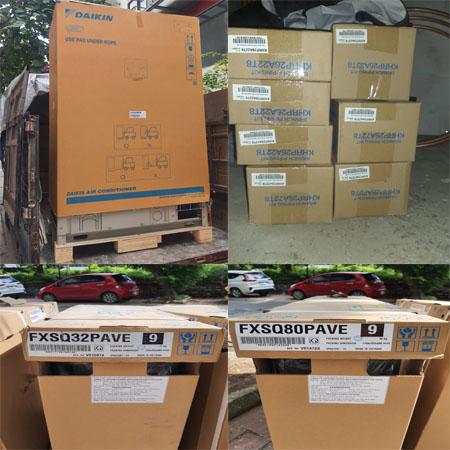

Tập kết thiết bị, vật tư thi công tại công trình
Mời giám sát của Chủ đầu tư kiểm tra đúng model chủng loại so với hợp đồng trước khi thi công
3) Lắp đặt ống gas, ống nước ngưng.
Sau khi xác định điểm treo đường ống trên bản vẽ, nhà thầu tiến hành khoan nở đạn M8 bắt quang treo đường ống

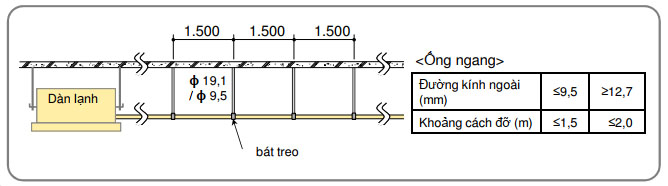

Khoảng cách giá treo ống gas, theo khuyến nghị Daikin

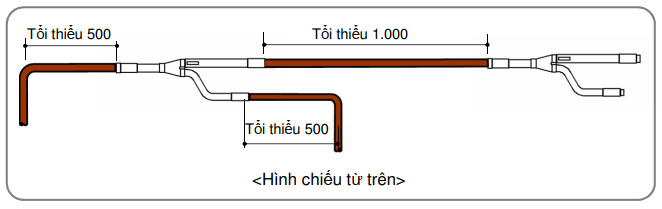

Khoảng cách bộ chia tới bộ chia, ống uốn

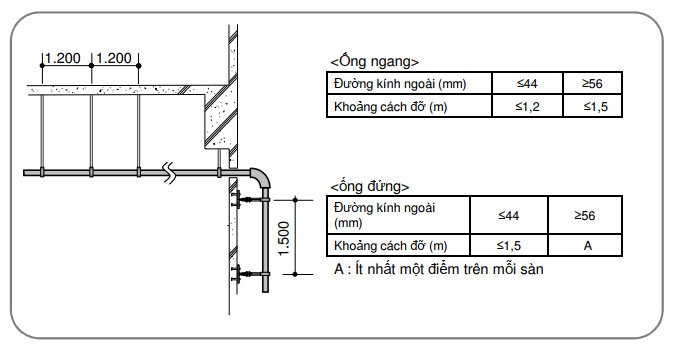

Khoảng cách giá treo ống nước ngưng, theo khuyến nghị Daikin

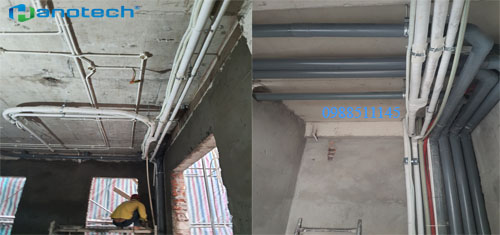

Hình ảnh nhà thầu lắp đặt đường ống gas
4) Lắp đặt dàn lạnh.
Sau khi xác định điểm treo dàn lạnh trên bản vẽ, nhà thầu tiến hành khoan nở đạn M10 bắt ty treo máy.

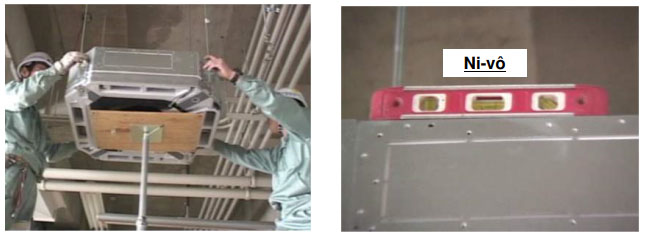

Dàn lạnh Cassette, dùng ni vô căn chỉnh đảm bảo độ thăng bằng

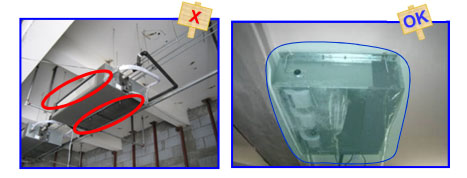

Đối với dàn lạnh âm trần ống gió chưa kết nối, có biện pháp bảo vệ che chắn tránh bụi

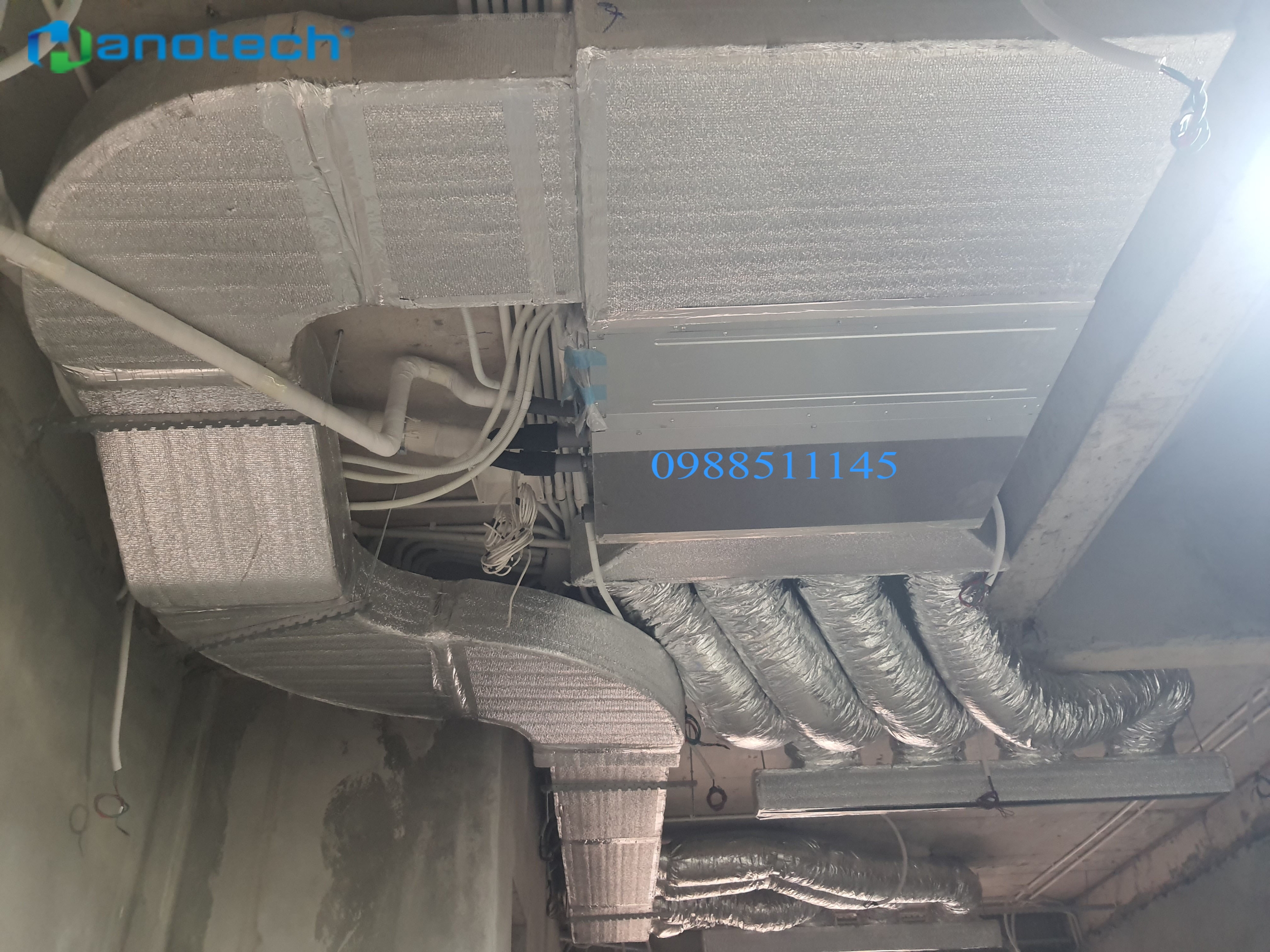

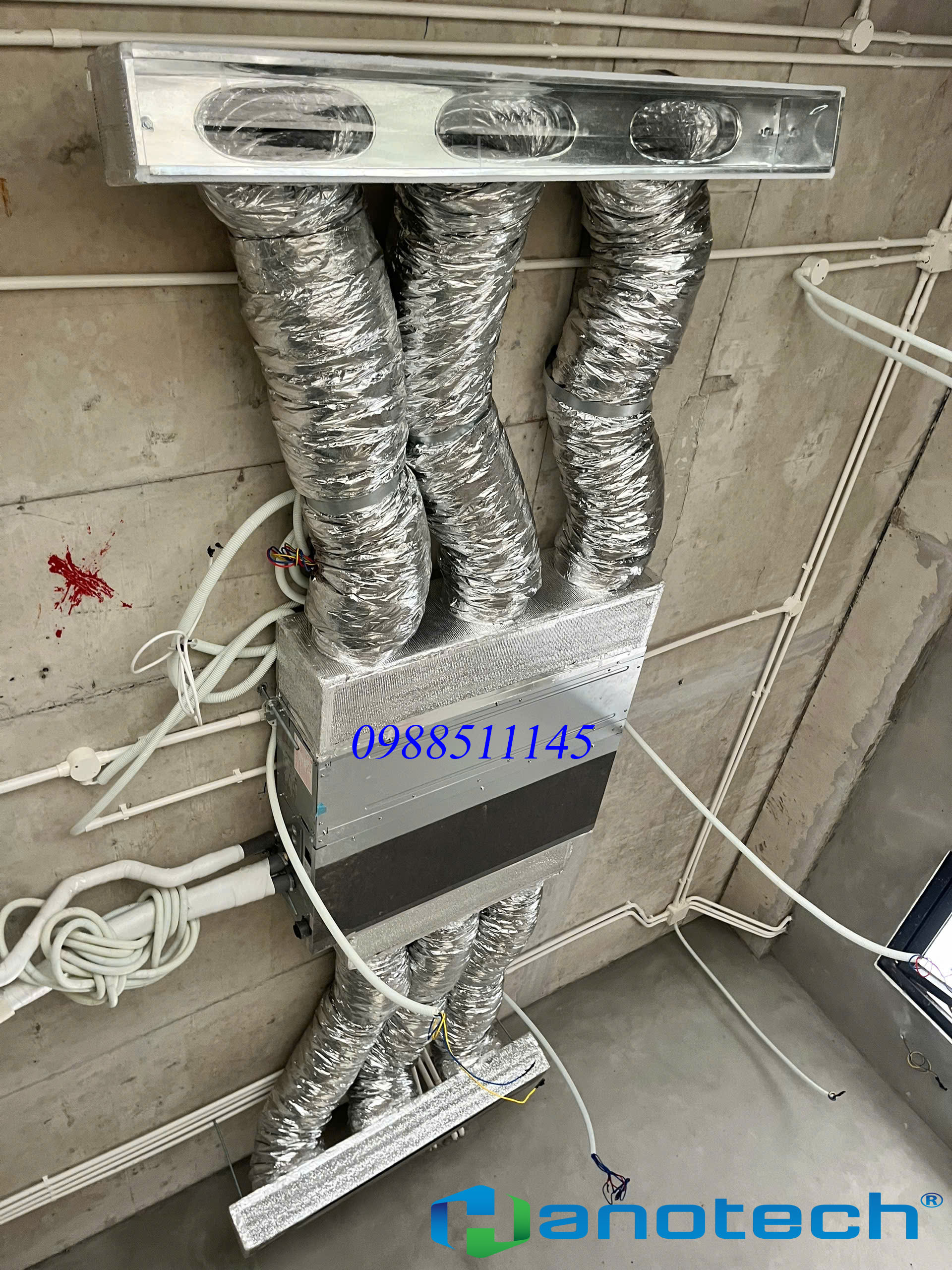

Hình ảnh dàn lạnh âm trần ống gió sau kết nối ống gió
Hình ảnh dàn lạnh âm trần ống gió sau kết nối ống gió
Mời Anh chị tham khảo dàn lạnh âm trần VRV (FXSQ50PAVE9 Dàn lạnh giấu trần nối ống gió điều hòa trung tâm Daikin VRV 19,100 Btu/h)
5) Lắp đặt đường dây cấp nguồn, dây tín hiệu

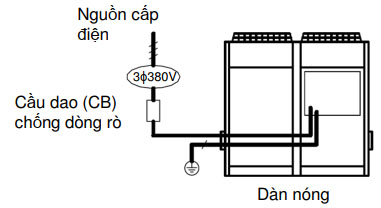

Cấp nguồn dàn nóng 3 pha, 380 V

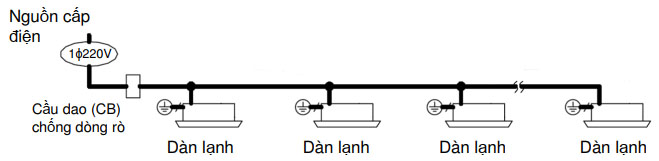

Cấp nguồn dàn lạnh 1 pha, 220 V
Dây tín hiệu khuyến nghị dùng tiết diện từ 0,75-1,25mm2

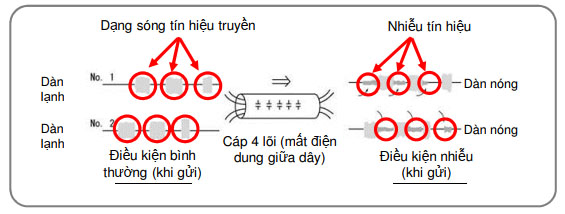

Không dùng dây nhiều lõi

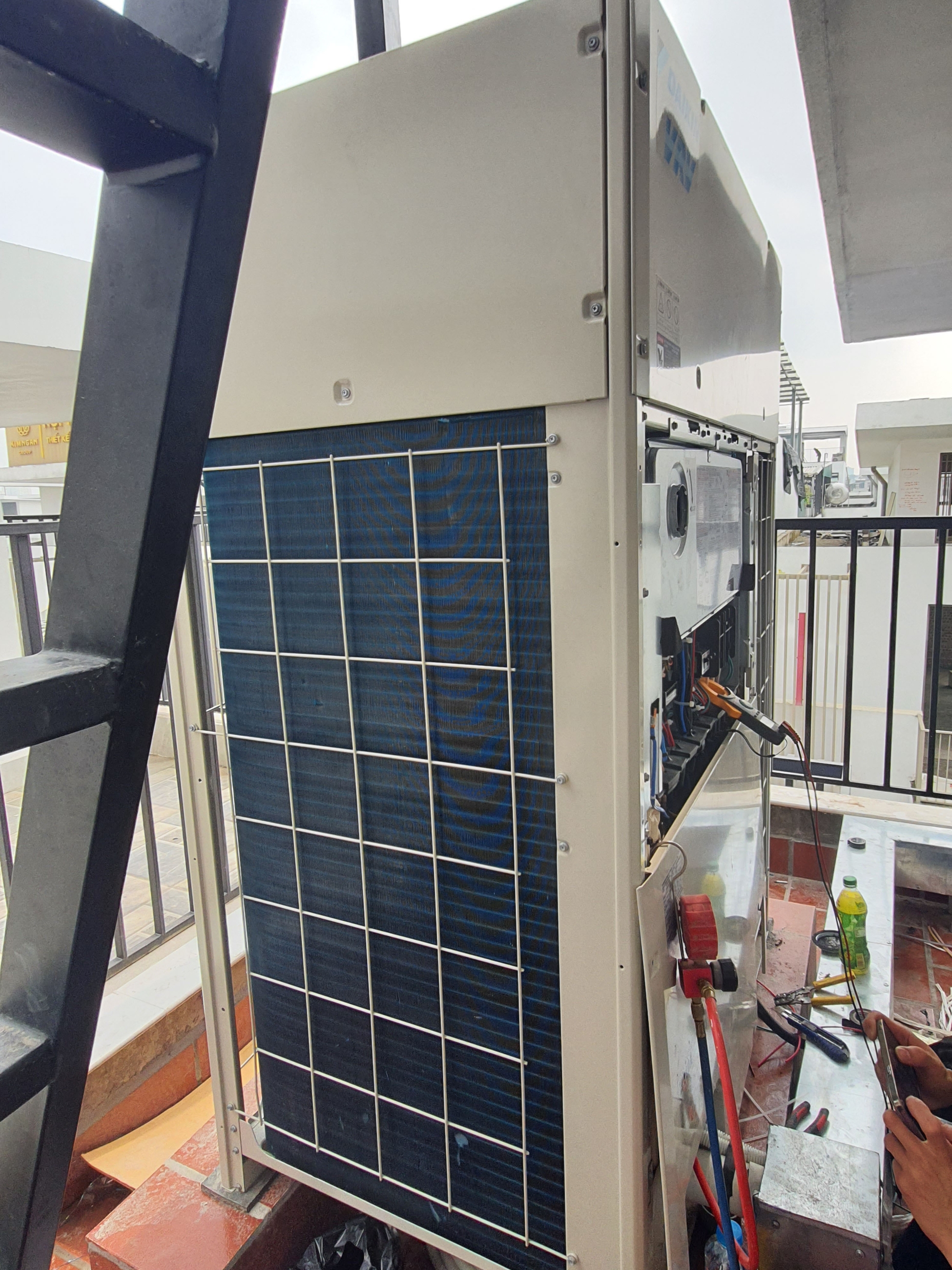

6) Lắp đặt dàn nóng.

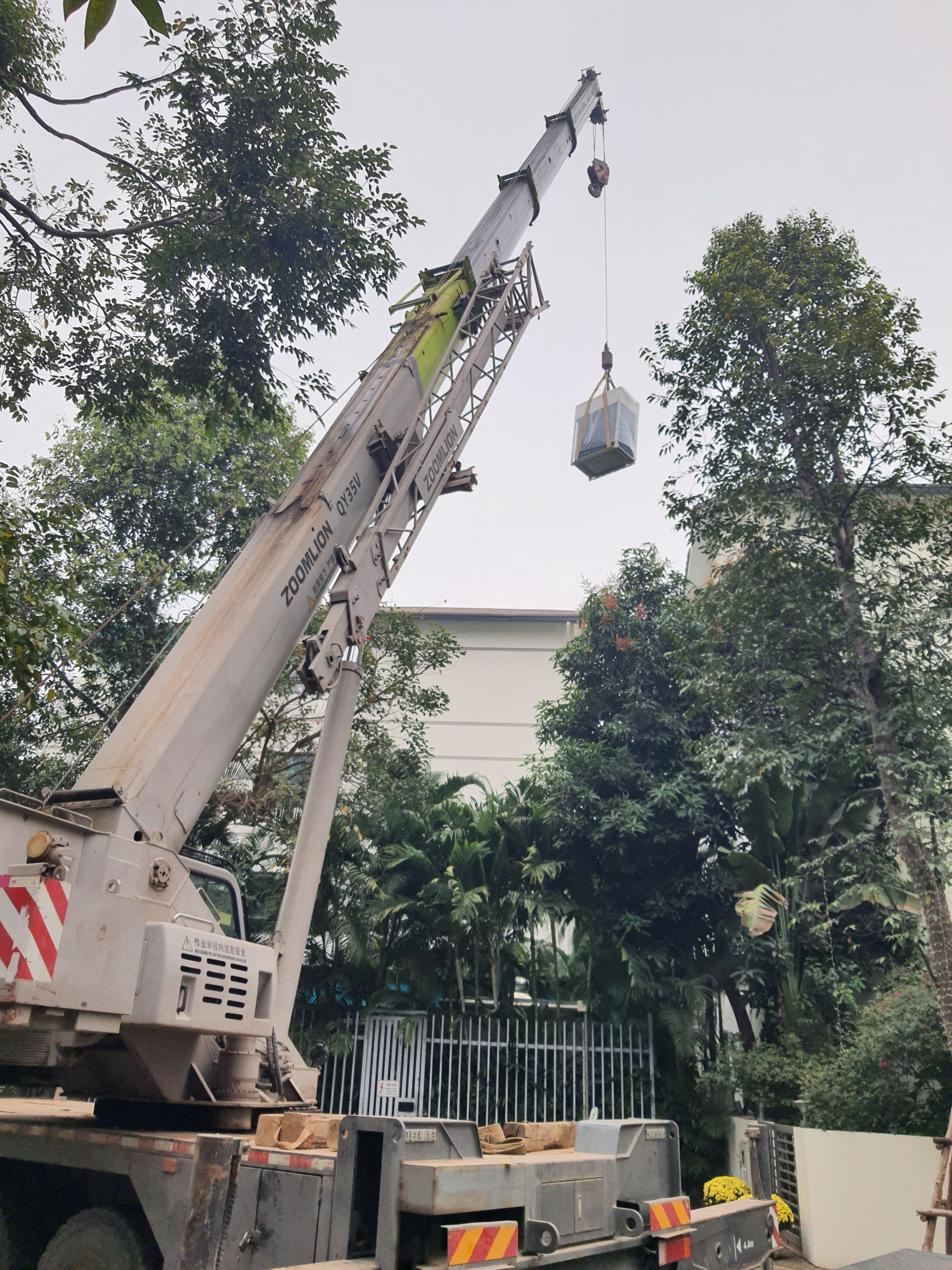

Việc cẩu dàn nóng cần khảo sát trước, căn cứ tính toán lựa chọn cẩu loại cần vươn xa bao nhiêu
Đảm bảo an toàn trong quá trình lắp đặt dàn nóng

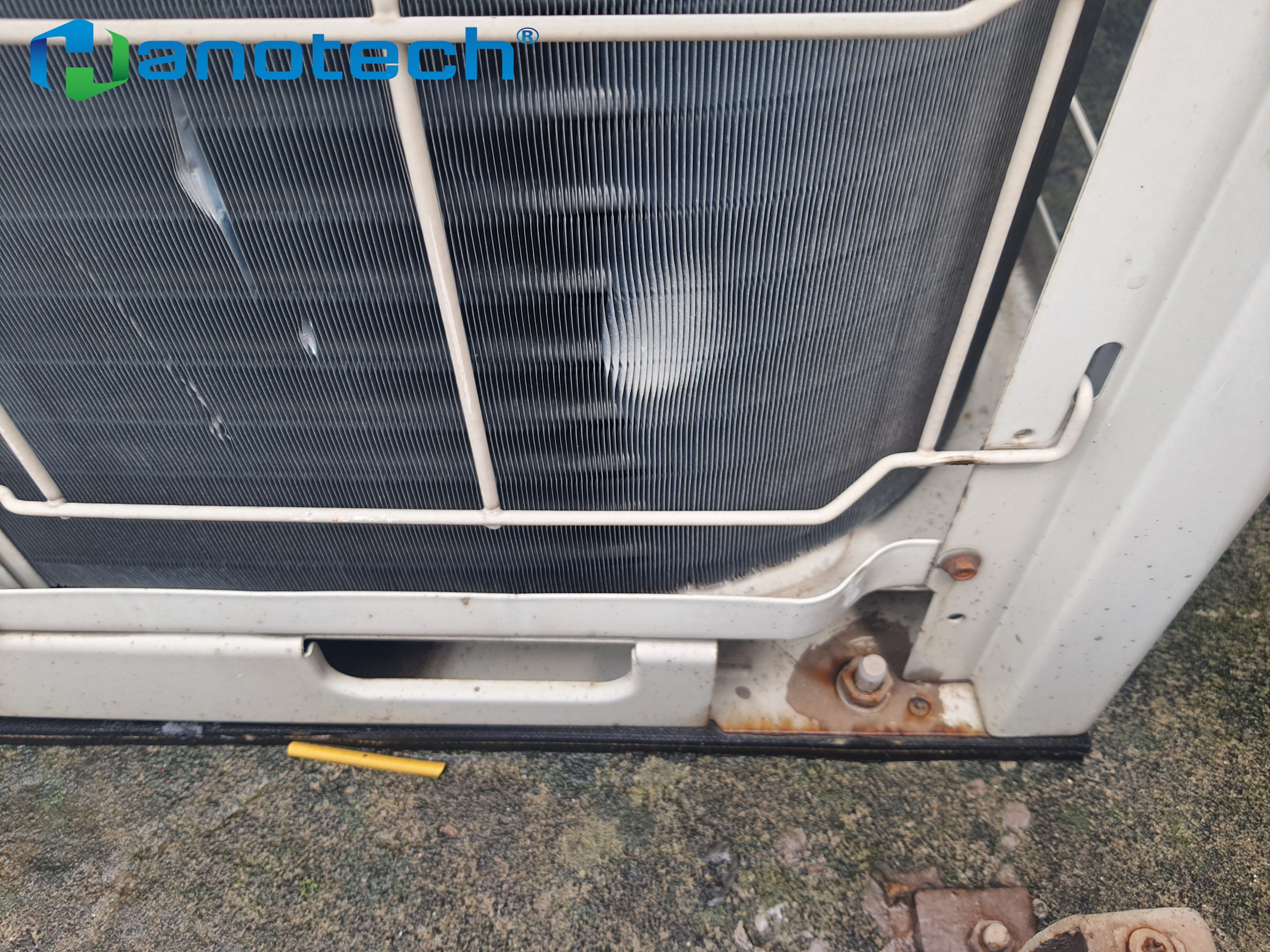

Dàn nóng cần lót bằng cao su tấm, đảm bảo độ chắc chắn, chống rung trong quá trình sử dụng
Dàn nóng sau khi cố định, tiến hành kết nối ống gas, dây tín hiệu, dây cấp nguồn
Mời Anh chị tham khảo dàn nóng trung tâm VRV (RXYQ14BYM Điều hòa trung tâm Daikin VRV H 14HP 2 chiều lạnh sưởi)
7) Tiến hành thử kín, hút chân không, nạp gas

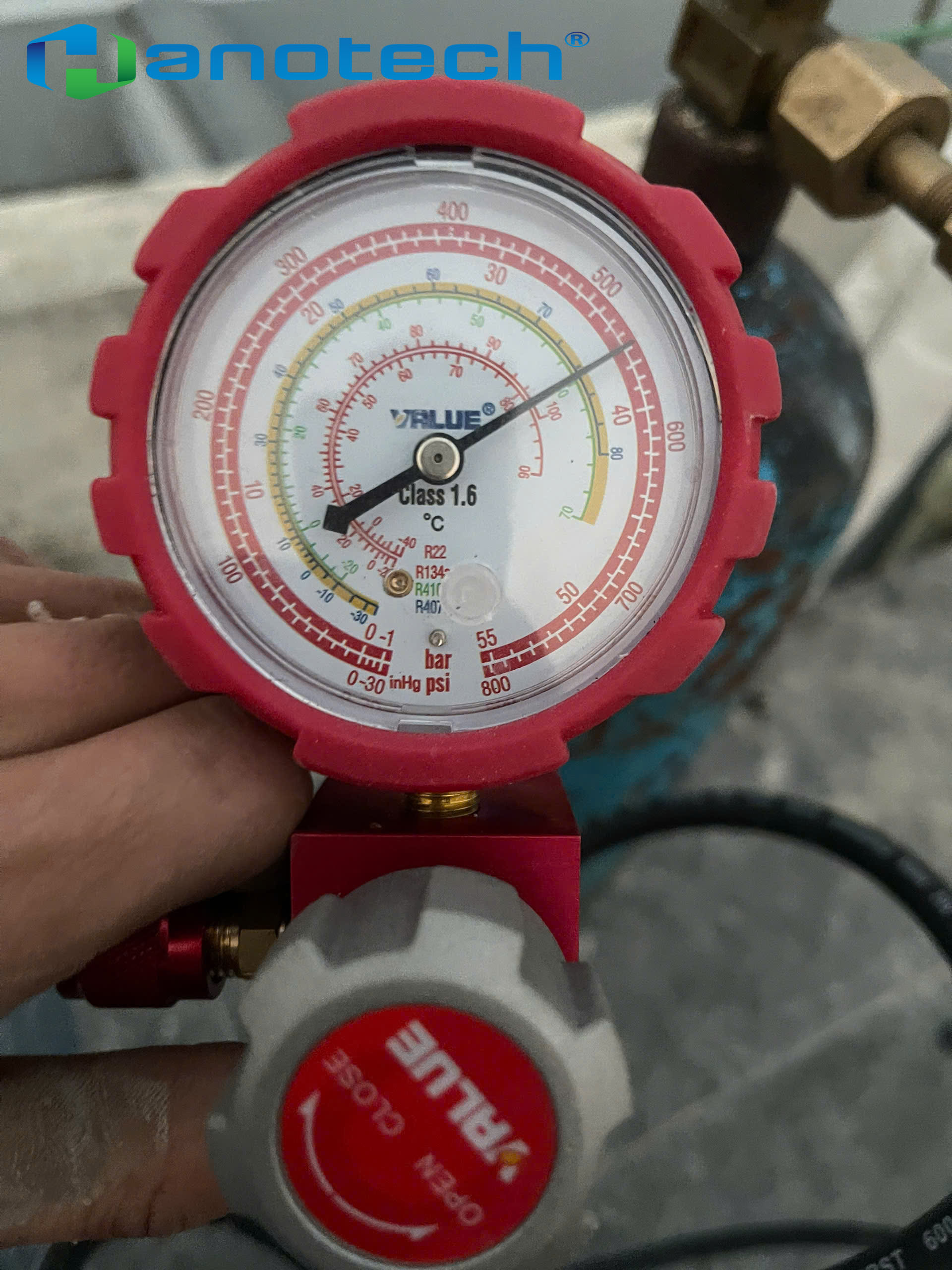

Sau khi kết nối xong đường ống gas, tiến hành nén với áp với chỉ số từ 500-550 Psi
Theo dõi trong vòng 24 tiếng, nếu ko có sự suy giảm thì đạt yêu cầu

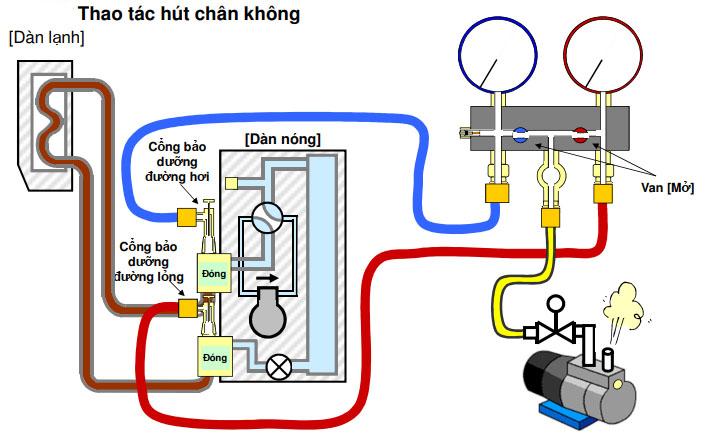

Kết nối thiết bị hút chân không

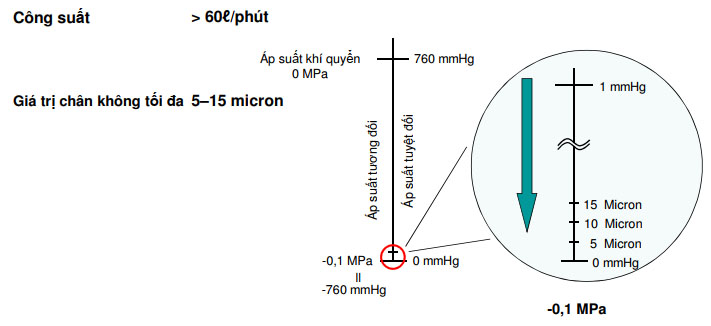

Chọn máy hút chân không có công suất >60 lít/ phút
Khi chỉ số đồng hồ báo (-0,1 Mpa) và ít nhất thời gian hút là 1 giờ thì đạt yêu cầu
8) Tiến hành chạy thử, bàn giao.
Sau khi kết nối, hút chân không, nạp gas tự động sẽ chuyển qua quá trình chạy test hệ thống. Sau khi chạy test, tiến hành chạy thử các bước như sau:
-Chạy thử đơn động không tải (cấp điện, đo thông số điện áp từng dàn lạnh).
-Chạy thử đơn động có tải (chạy thử từng dàn lạnh)
-Chạy thử liên động có tải (chạy full công suất)
Theo dõi các chỉ số như nhiệt độ phòng, tốc độ gió tại cửa gió, nhiệt độ tại quạt dàn nóng. Đạt yêu cầu tiến hành hướng dẫn và bàn giao cho Chủ đầu tư đưa vào sử dụng

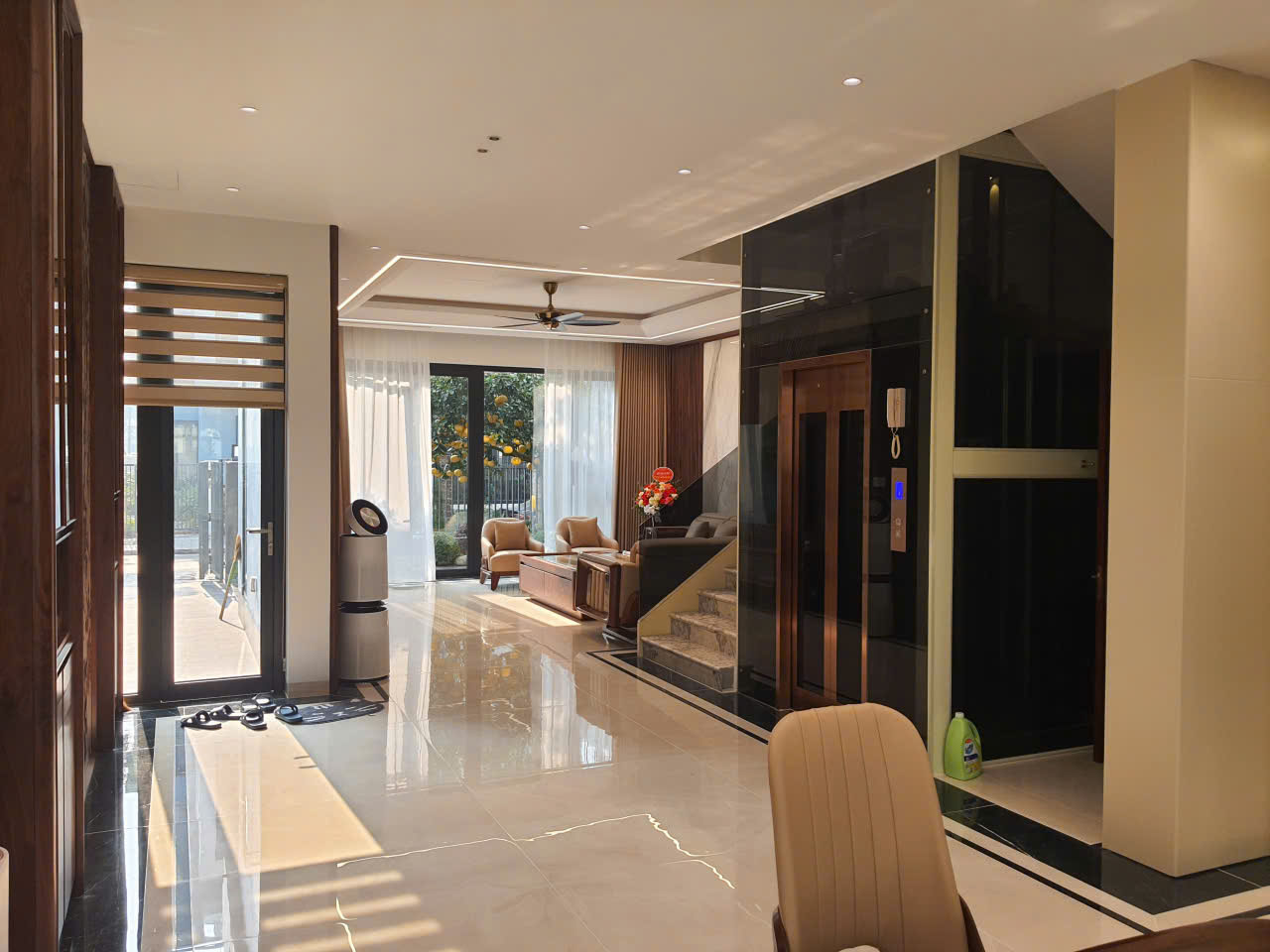

Hình ảnh phòng khách tầng 1 sau khi hoàn thành bàn giao
Tài liệu đầy đủ quy trình lắp đặt Daikin đính kèm, các bạn kỹ thuật lắp đặt có thể tham khảo
