Phương án cho nhà Biệt thự, nhà phố
Đối với dạng công trình là Biệt thự và nhà phố (nhà liền kề, nhà ống).
Thường được thiết kế xây dựng thẩm mỹ với các thiết bị sử dụng trong nhà đắt tiền và đồng bộ.
Do đó, khi thiết kế hạng mục Điều hoà thông gió, cũng cần tính toán sao cho đồng bộ với phần xây dựng ngay từ ban đầu, khớp nối với hệ thống kỹ thuật trên trần thạch cao giúp cho Chủ đầu tư đầu tư một lần tránh sử dụng các hệ thống điều hoà chưa phù hợp dẫn đến có thể phải thay thế nâng cấp trong quá trình sử dụng, gây tốn chi phí thay thế và sửa chữa nội thất.
Trên cơ sở đó nhà thầu điều hoà Hanotech đưa ra một số phương án công trình đã thi công hoặc Kỹ sư Tâm đã tham gia tư vấn thiết kế và giám sát để Quý Anh chị tham khảo, lựa chọn thêm phương án phù hợp cho không gian căn nhà của mình:
1) Kính mời Quý Anh chị tham khảo điển hình một căn Biệt thự 3 tầng, 1 tum.
Địa chỉ tại Kdt An Quý-Hà Đông-Tp Hà Nội.
Sử dụng hệ thống điều hoà trung tâm Daikin VRV H thế hệ thứ 6, một dàn nóng đặt trên mái kết nối với 6 dàn lạnh âm trần nối ống gió cho 6 phòng chức năng (gồm phòng khách, bếp, ngủ).
1.1) Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng bao gồm:
Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có). Bản vẽ phối cảnh nội thất 3D (nếu có).

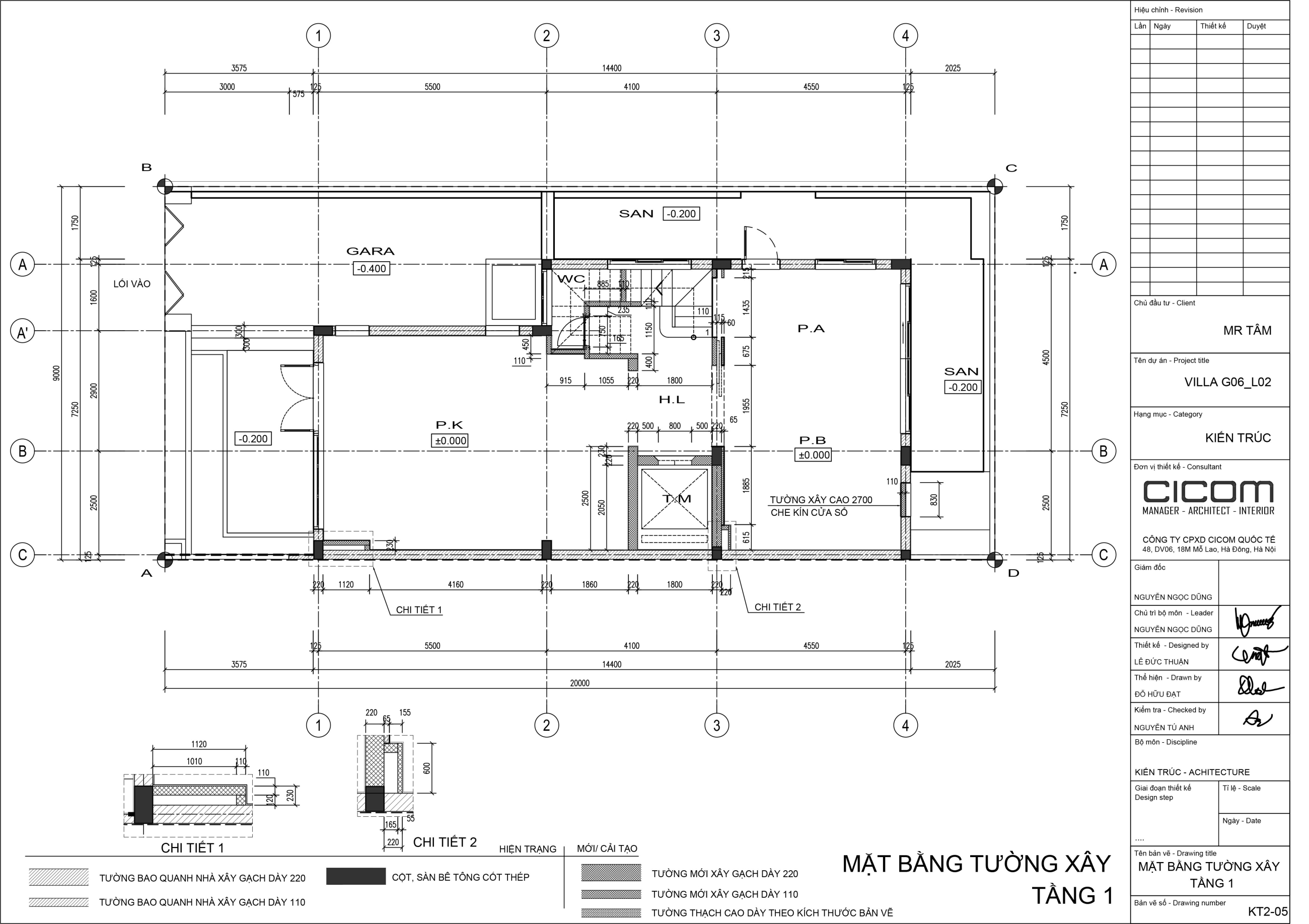

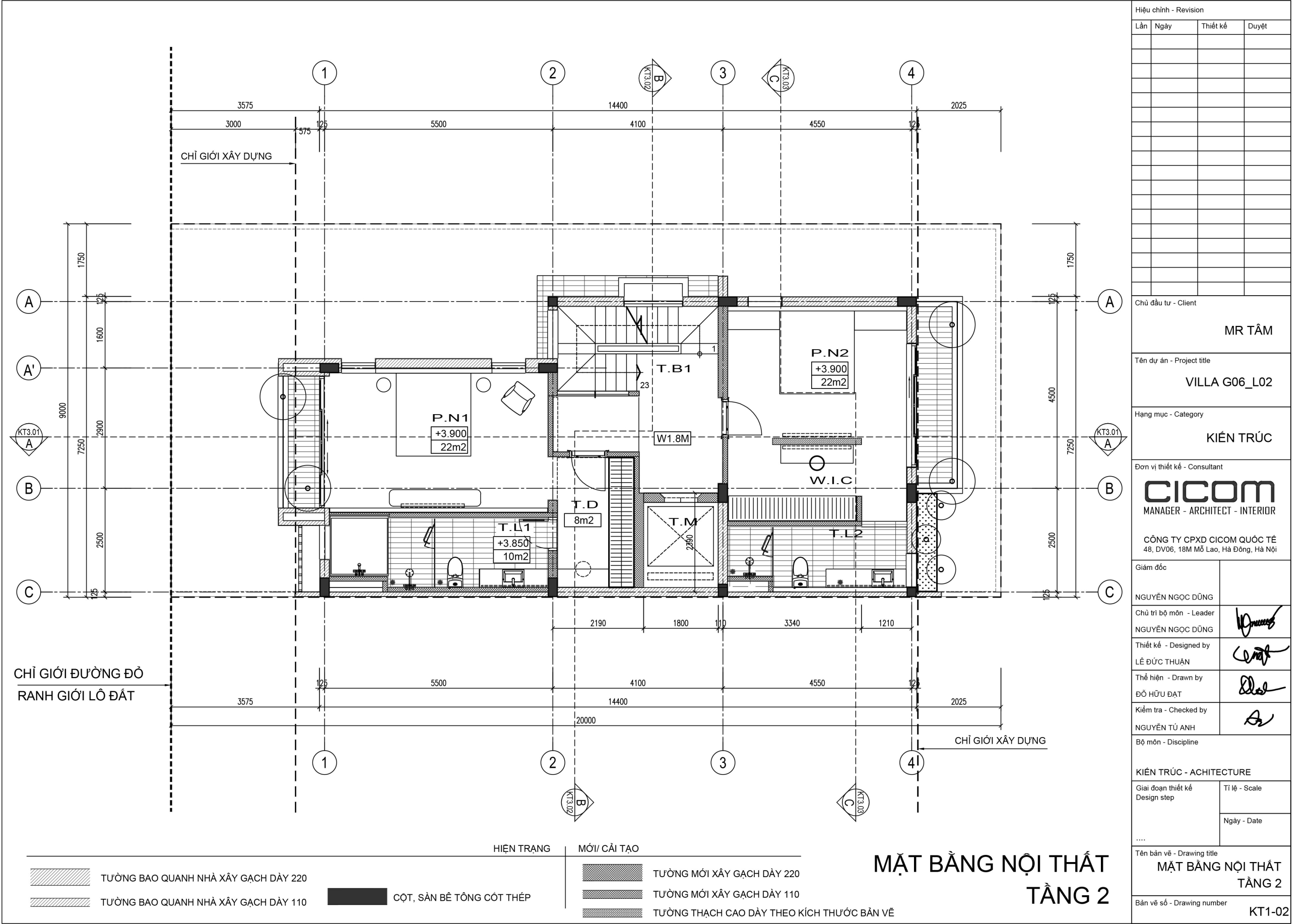

Bản vẽ nội thất công trình
Hình ảnh 3D công trình
1.2) Kỹ sư sau đó sẽ tiến hành khảo sát mặt bằng công trình:
Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó Kỹ sư sẽ đưa ra được tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.
Nhà biệt thự gồm 3 tầng, 1 tum nằm tại Phường Dương Nội, Tp Hà Nội.
-Tầng 1 gồm phòng khách và phòng bếp + ăn
-Tầng 2 gồm 2 phòng ngủ
-Tầng 3 gồm 2 phòng ngủ
-Tầng tum không sử dụng điều hoà

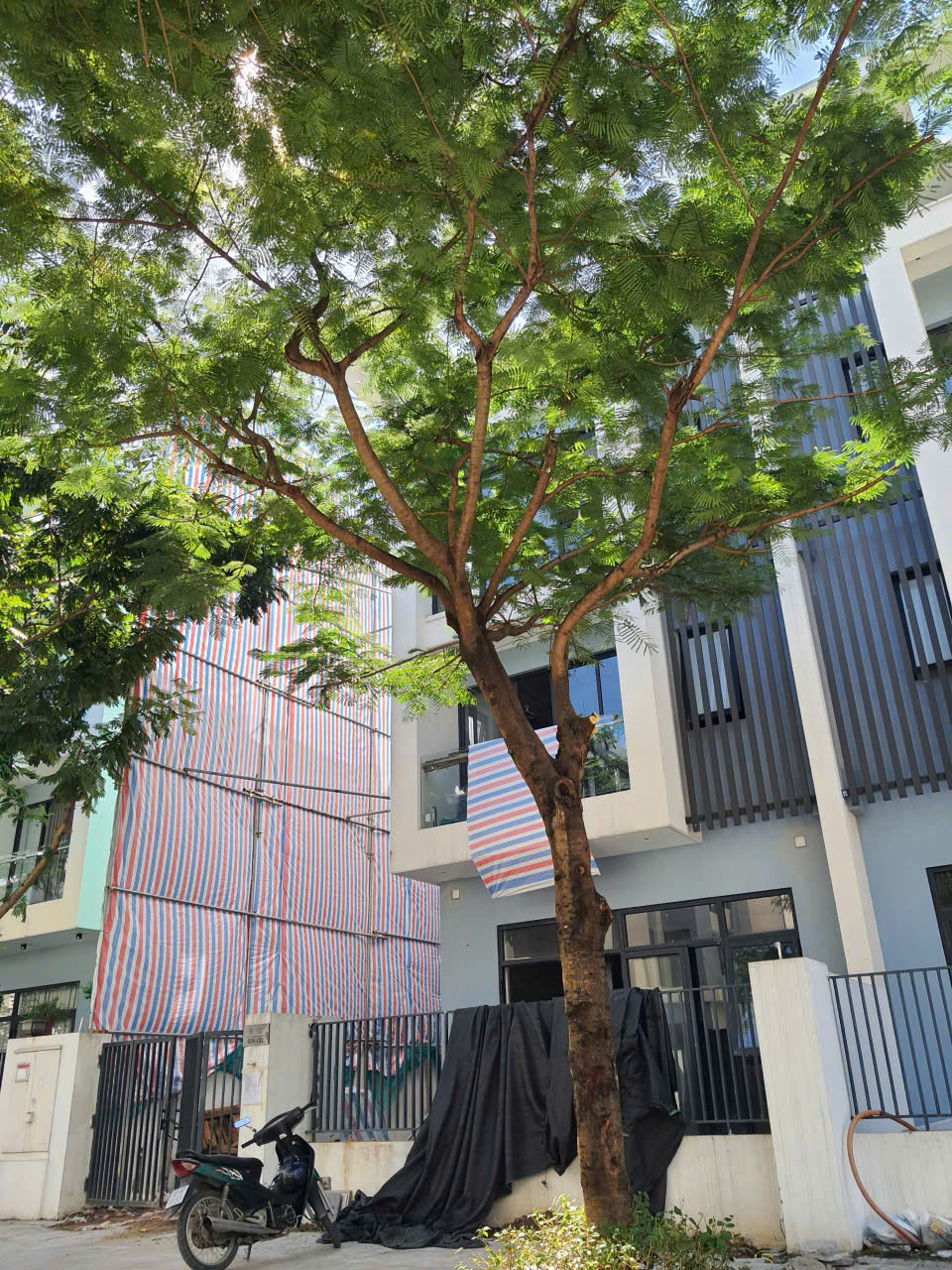

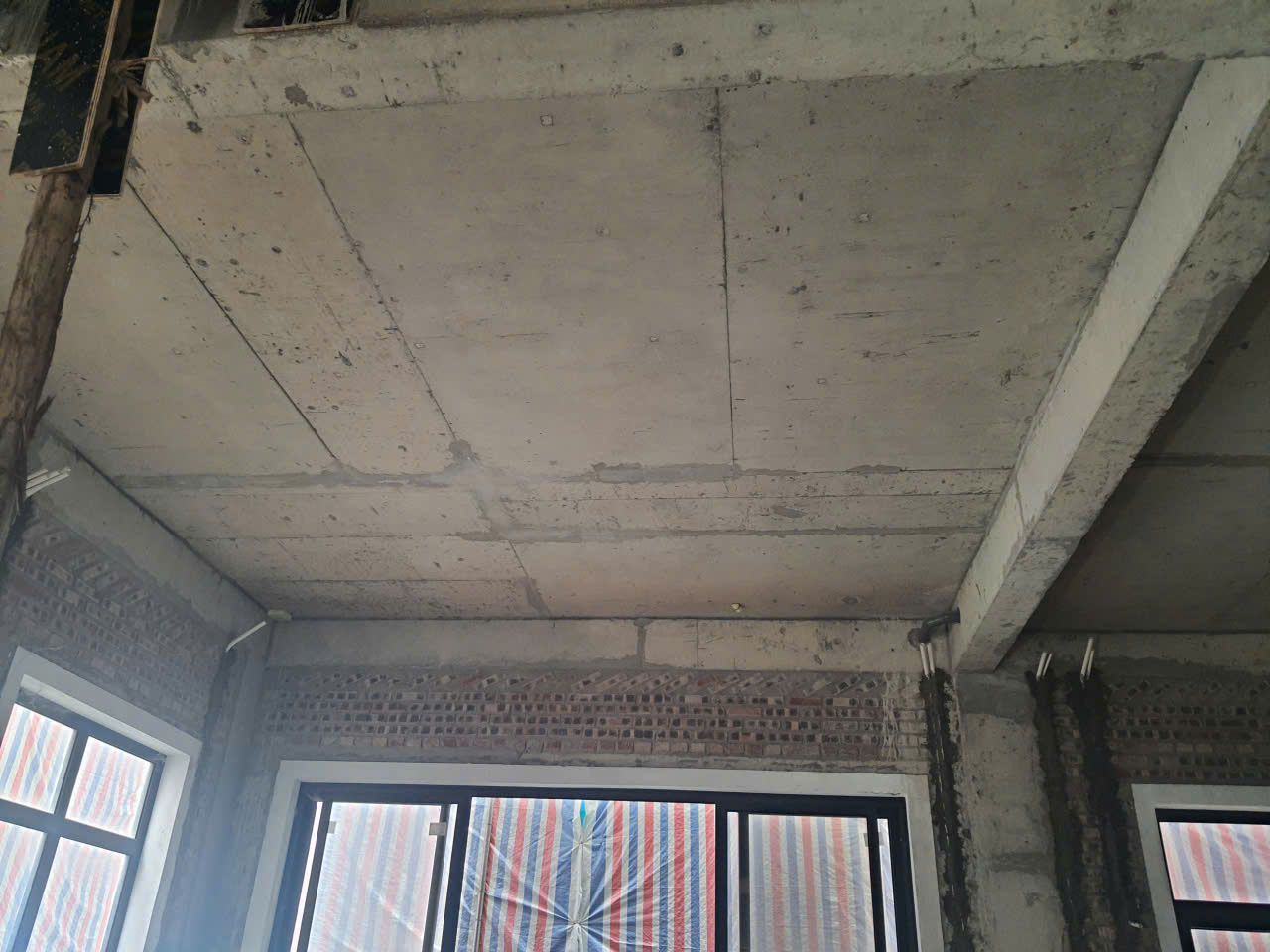

Hình ảnh hiện trạng công trình khi Kỹ sư khảo sát
1.3) Kỹ sư sau đó sẽ tiến hành thiết kế phương án điều hoà:
Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, kỹ sư đưa ra phương án như sau:
Công trình thiết kế sử dụng hệ điều hoà trung tâm VRV H thế hệ thứ 6 của hãng Daikin, gồm 1 dàn nóng trung tâm VRV H 14 Hp model RXYQ14BYM kết hợp dàn lạnh model FXSQ50PAVE9 đến FXSQ100PAVE9.
Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

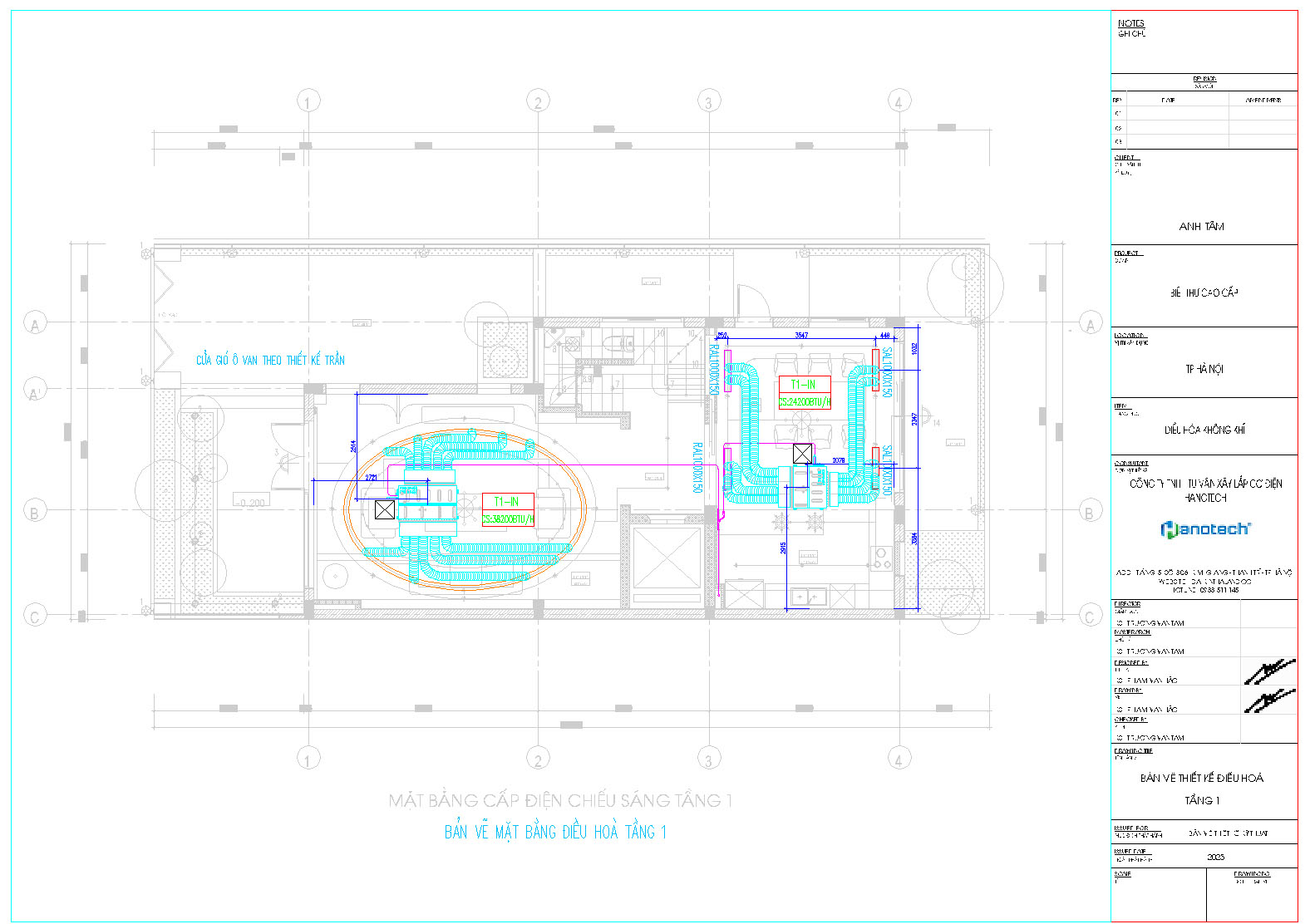

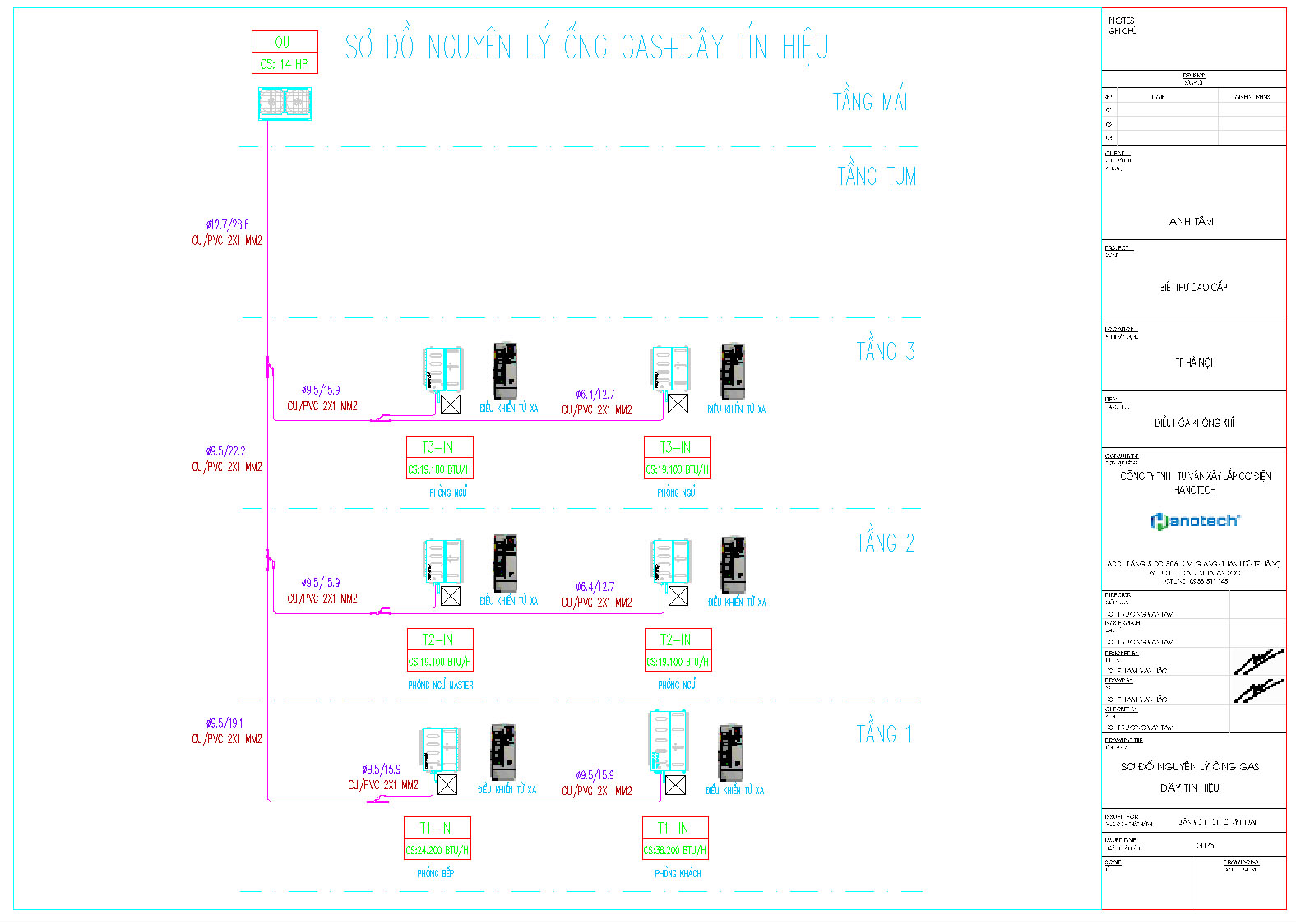

Bản vẽ thiết kế hệ thống điều hoà trung tâm VRV H Daikin
Hình ảnh thiết bị dàn nóng VRV H 14 Hp model RXYQ14BYM kết hợp dàn lạnh model FXSQ50PAVE9 đến FXSQ100PAVE9
2 )Mời Quý Anh chị tham khảo điển hình như 1 căn Nhà phố liền kề 5 tầng, 1 tum.
Mục đích vừa ở tầng 3, 4, 5, vừa kết hợp cho thuê tại tầng 1 và 2, địa chỉ tại Trung Văn-Phường Đại Mỗ-Tp Hà Nội.
2.1) Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng cho nhà thầu bao gồm:
Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có). Bản vẽ phối cảnh nội thất 3D (nếu có).

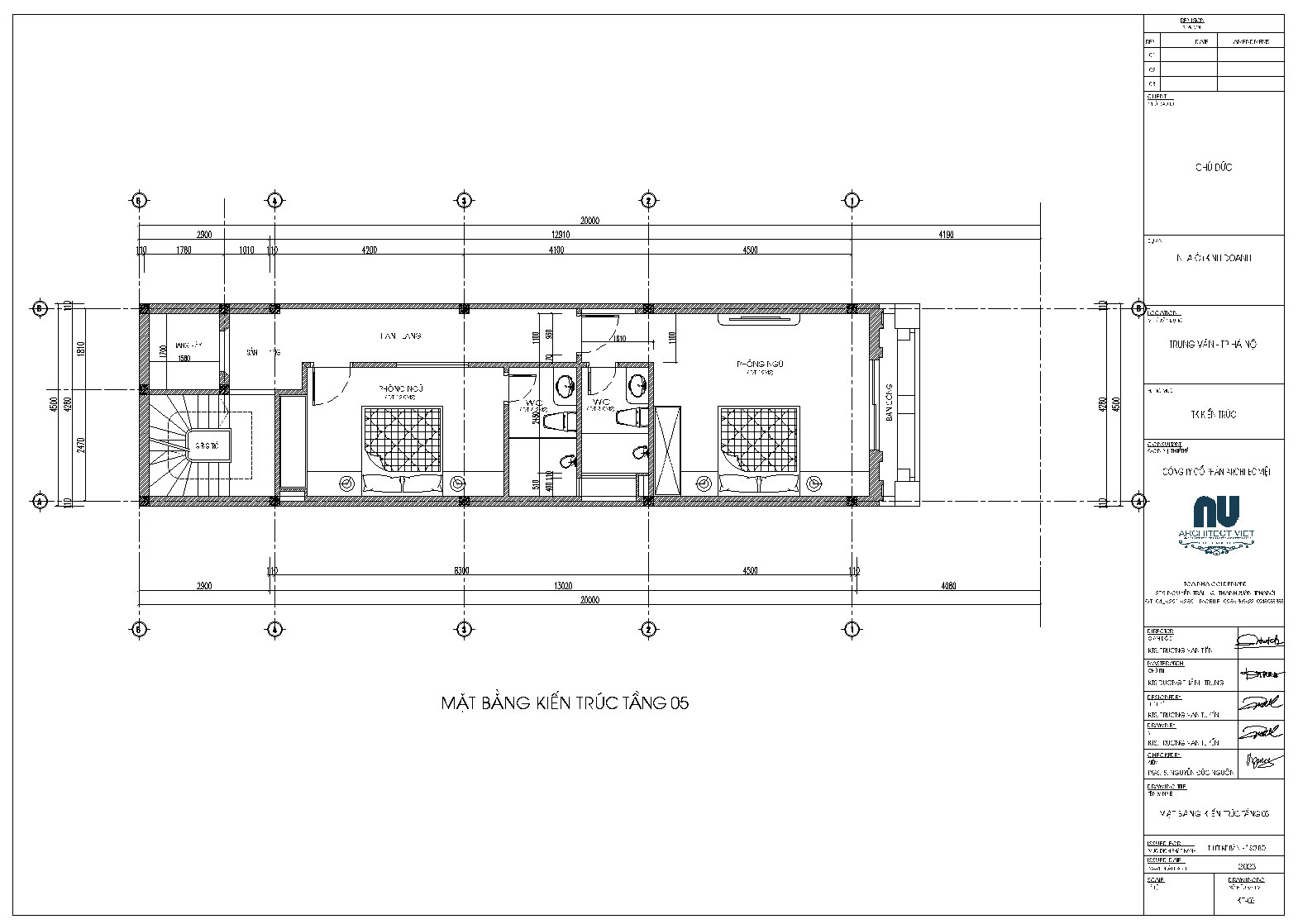

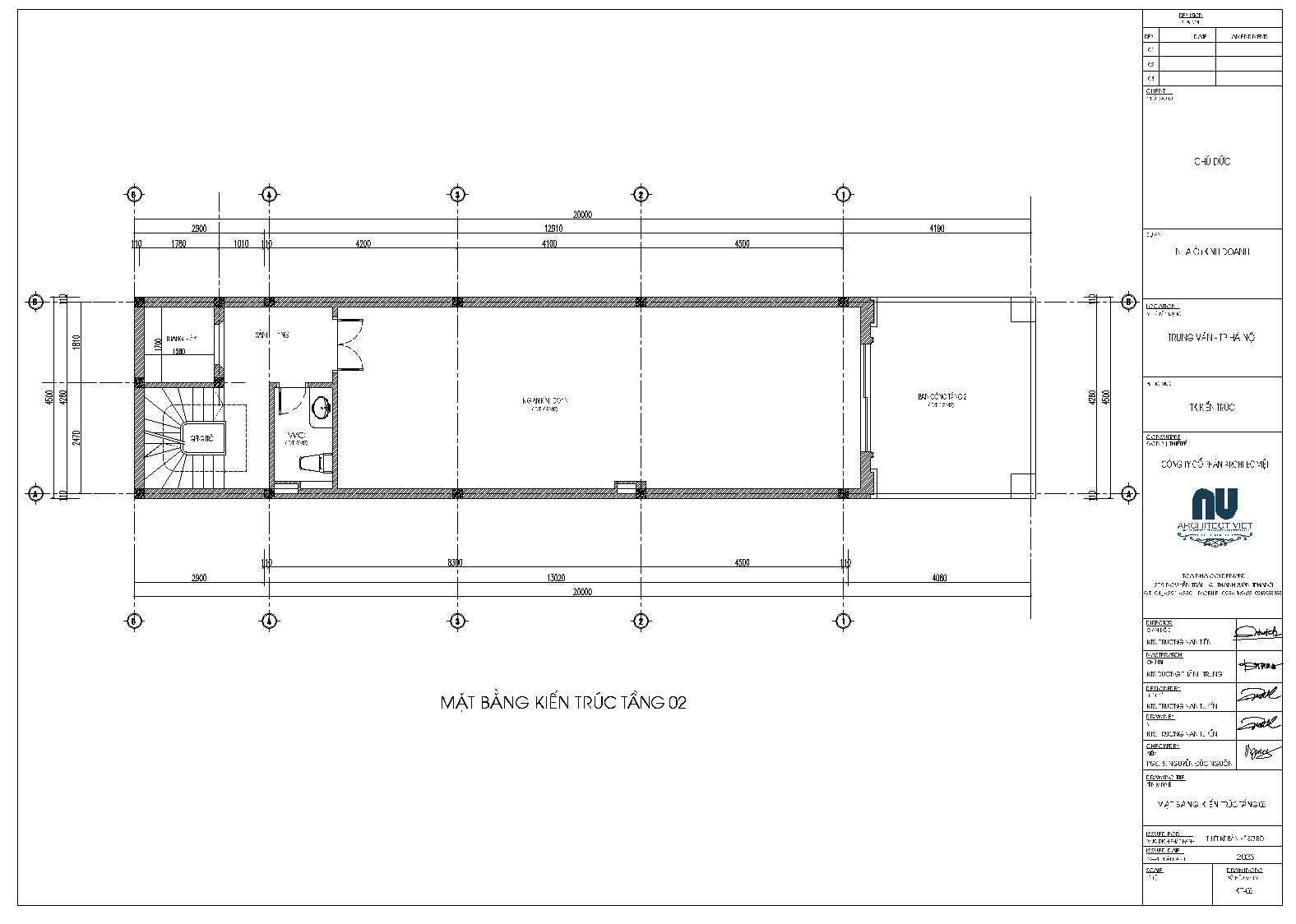

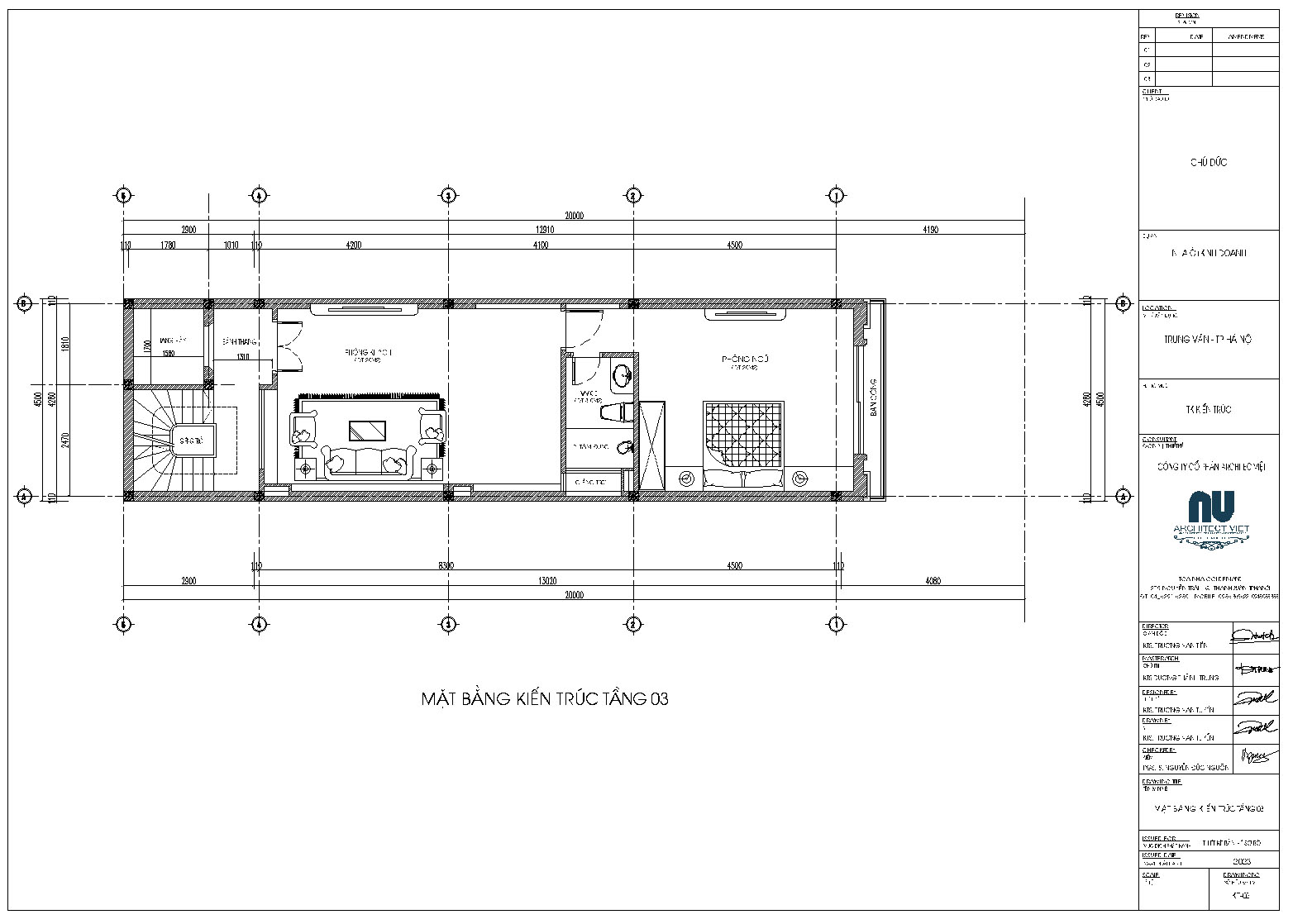

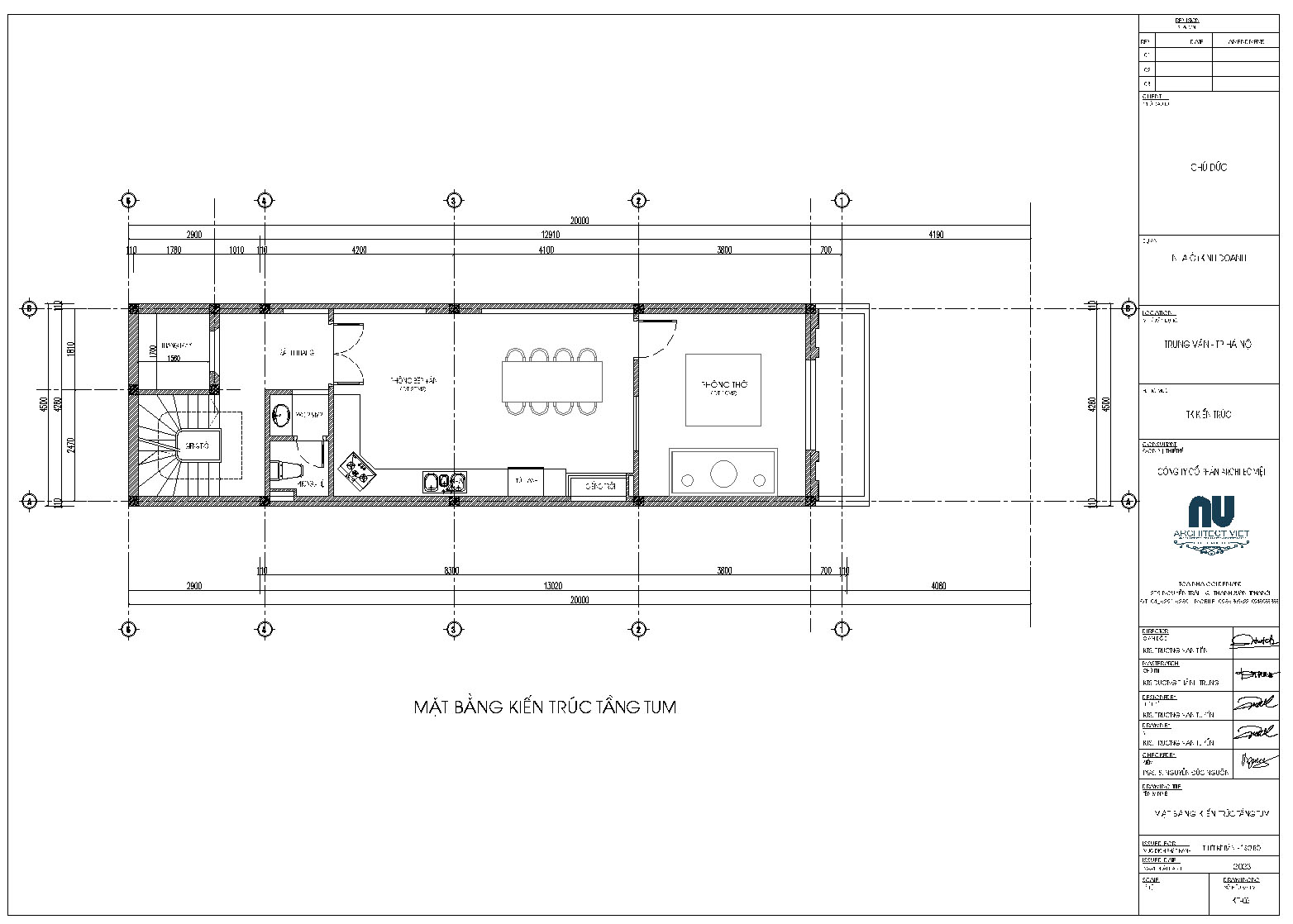

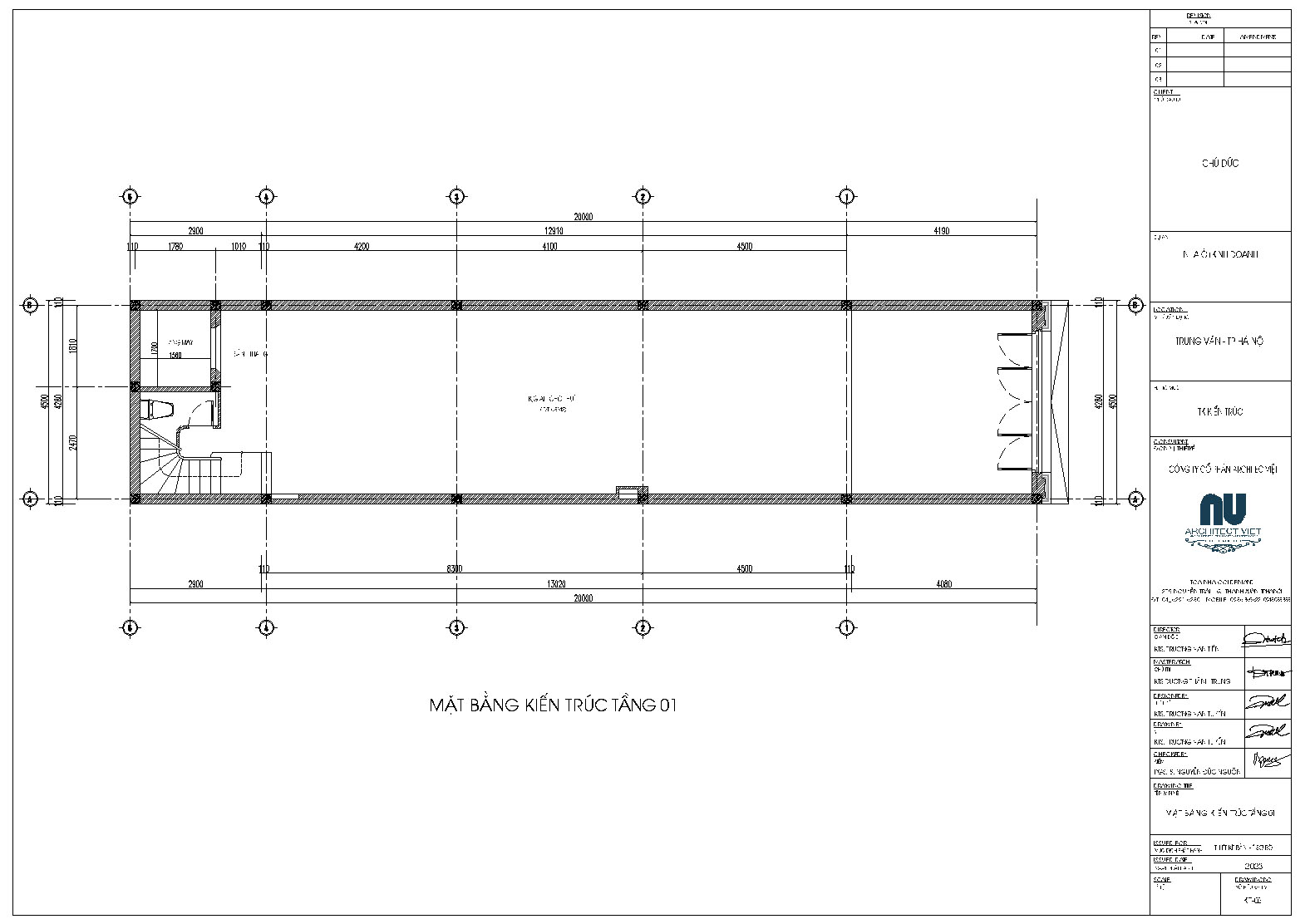

Bản vẽ kiến trúc công trình
Hình ảnh 3D công trình
2.2) Nhà thầu sau đó sẽ tiến hành khảo sát mặt bằng công trình:
Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó nhà thầu Hanotech sẽ đưa ra được tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.
Nhà phố liền kề gồm 5 tầng, 1 tum nằm tại Trung Văn-Phường Đại Mỗ-Tp Hà Nội.
-Tầng 1, 2 thông sàn làm văn phòng cho thuê
-Tầng 3 gồm 1 phòng khách và 1 phòng ngủ
-Tầng 4 gồm 2 phòng ngủ
-Tầng 5 là phòng bếp + ăn
-Tầng tum là sân phơi, sàn đặt dàn nóng điều hoà

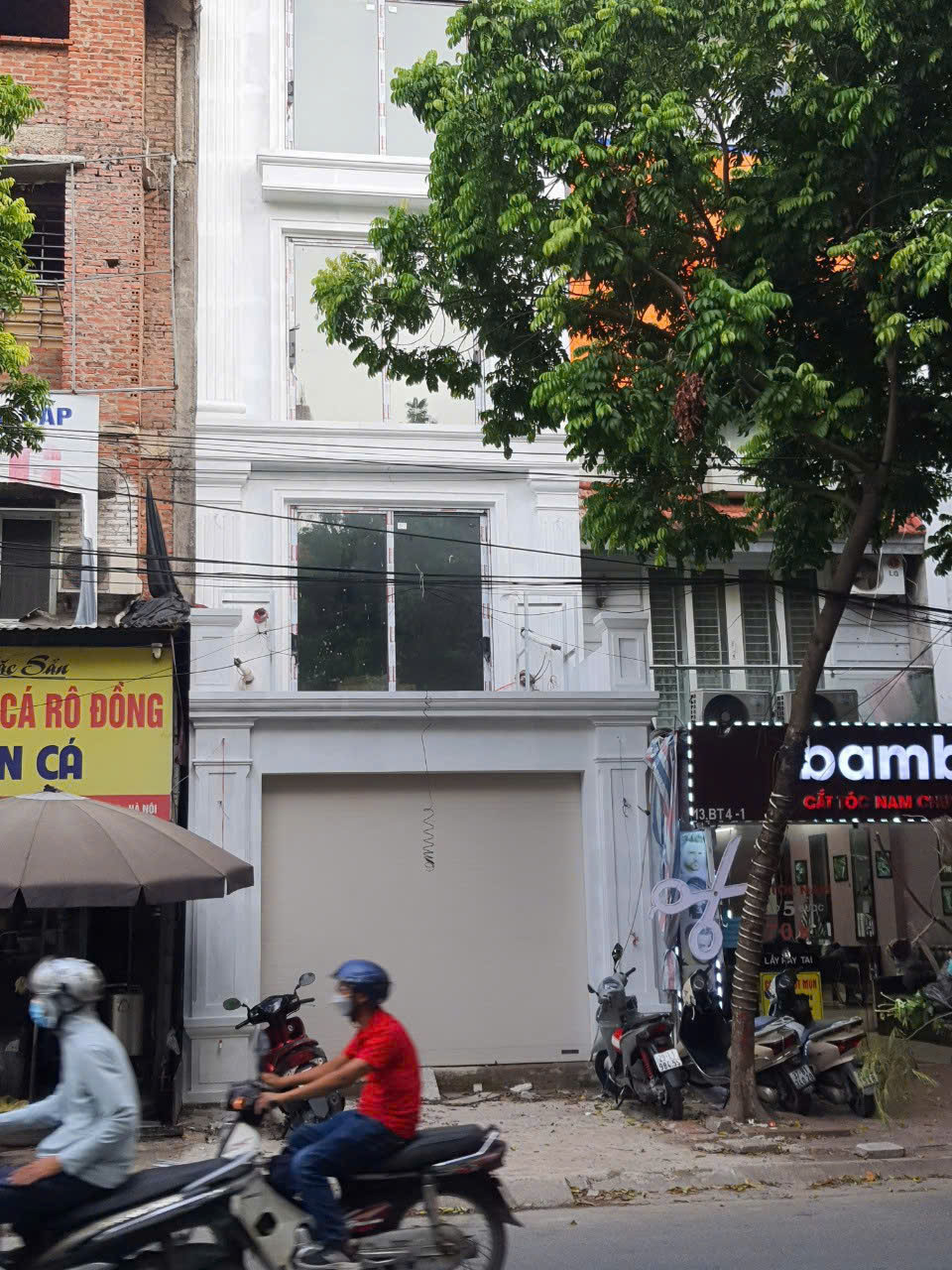

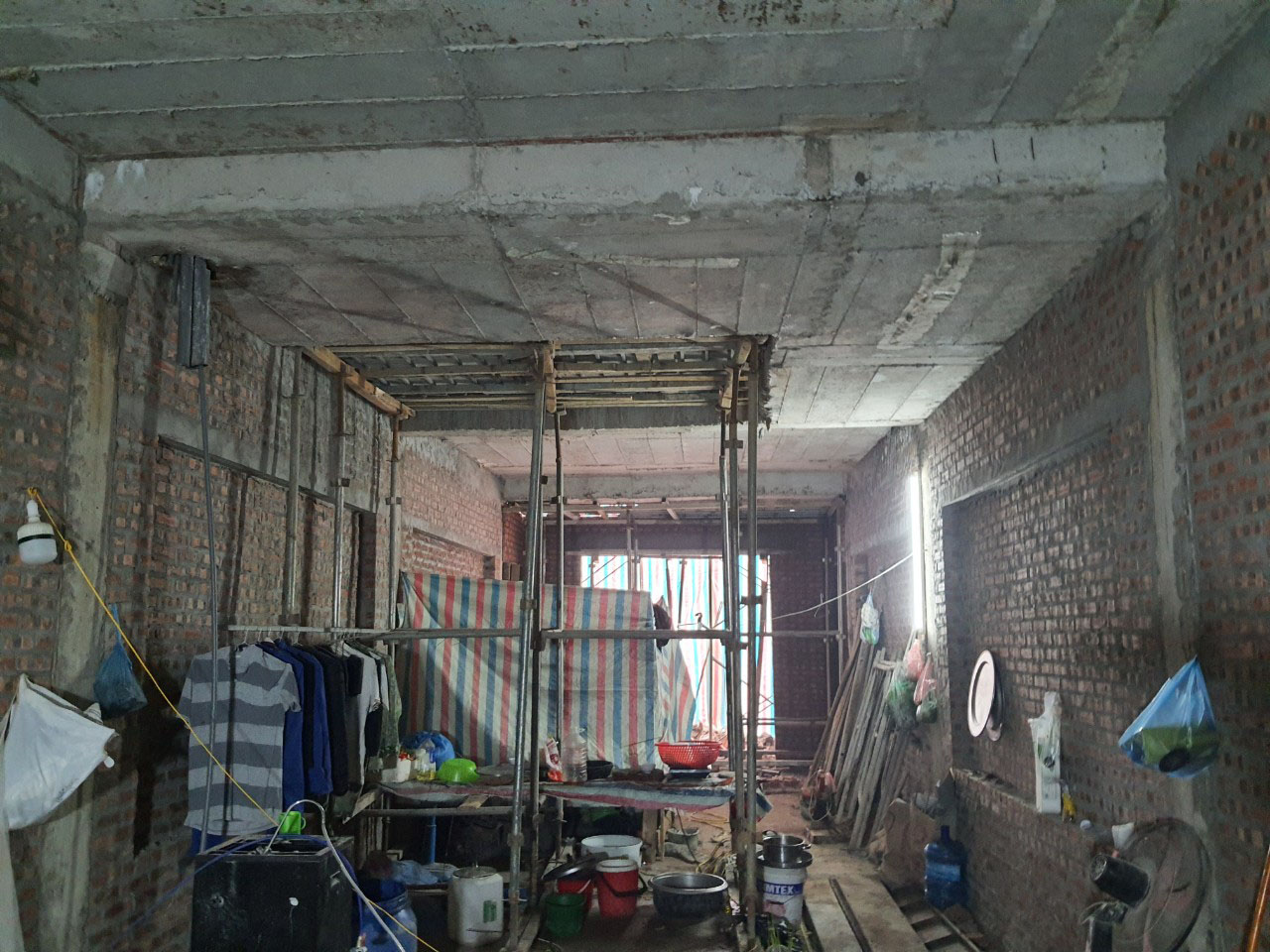

Hình ảnh nhà thầu khảo sát công trình
2.3) Nhà thầu sau đó sẽ tiến hành thiết kế phương án điều hoà:
Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, nhà thầu đưa ra phương án như sau:
- Tầng 1, 2 sử dụng điều hoà âm trần Cassette đa hướng thổi cục bộ 1 dàn nóng, 1 dàn lạnh.
- Tầng 3 và 4 công trình thiết kế sử dụng hệ điều hoà trung tâm mini VRV4S của hãng Daikin, gồm 1 dàn nóng trung tâm VRV4S 6Hp model RXYMQ6BVM kết hợp dàn lạnh model FXSQ32PAVE9 đến FXSQ63PAVE9.
- Tầng 5 sử dụng điều hoà cục bộ treo tường.
Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

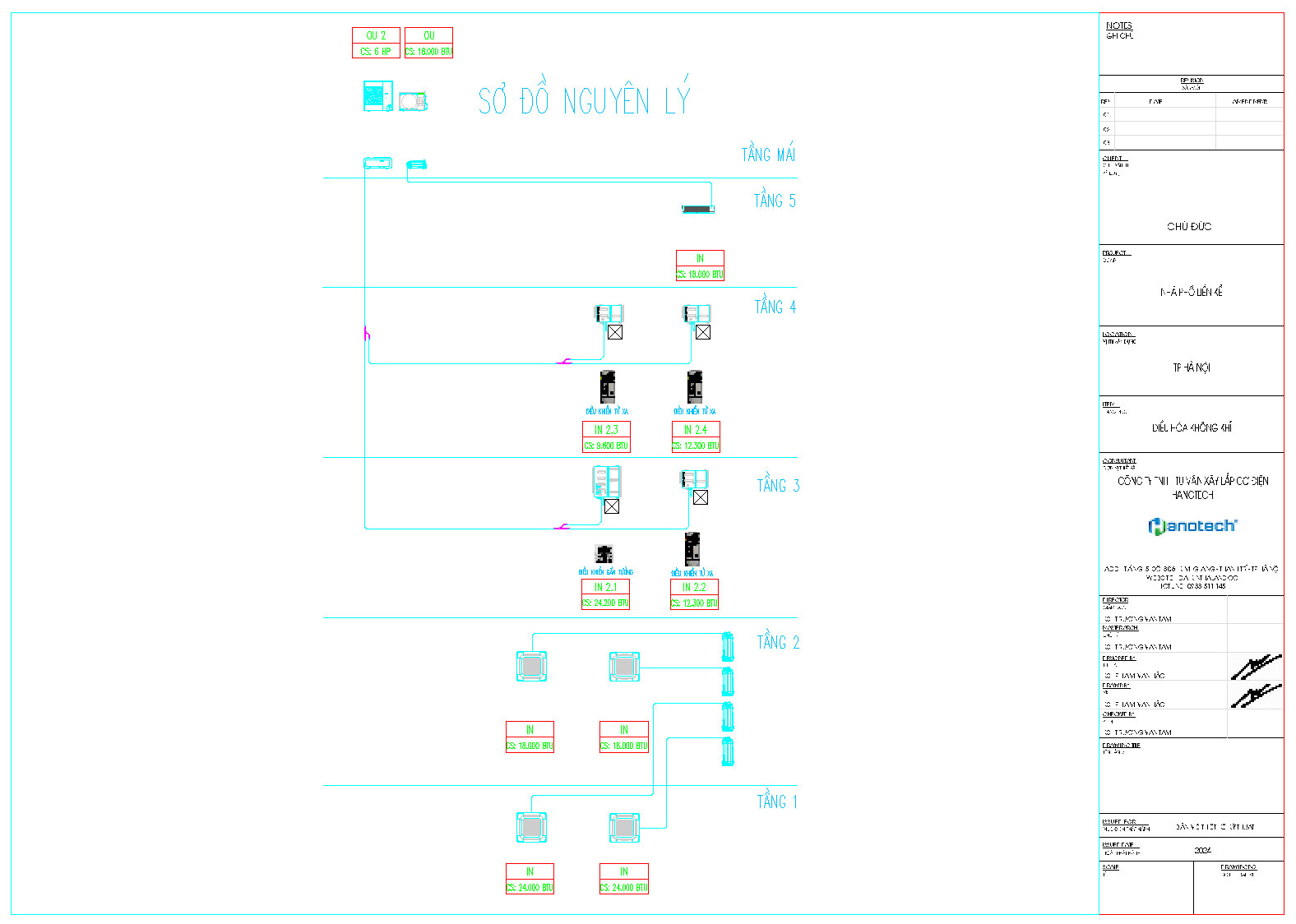

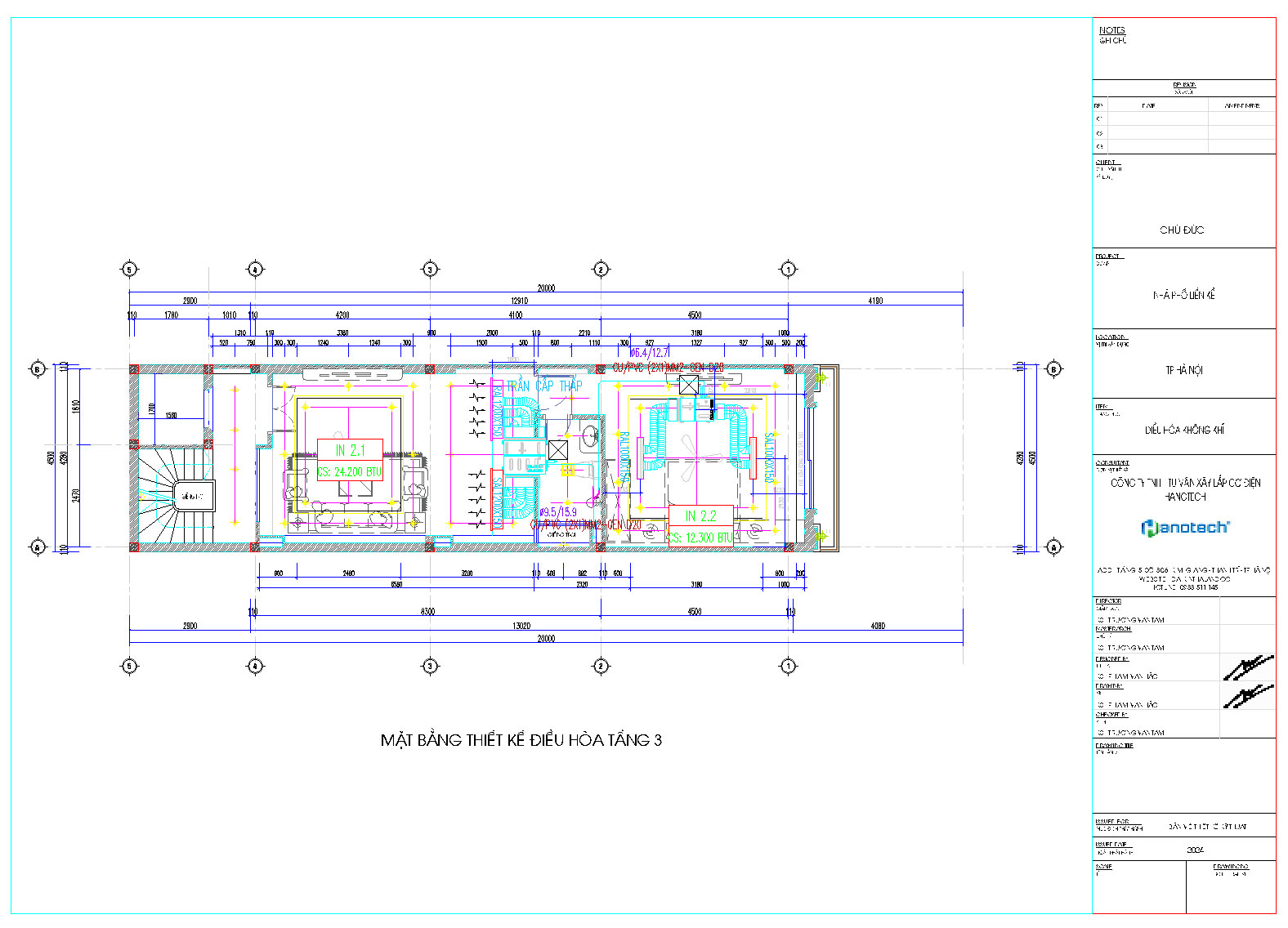

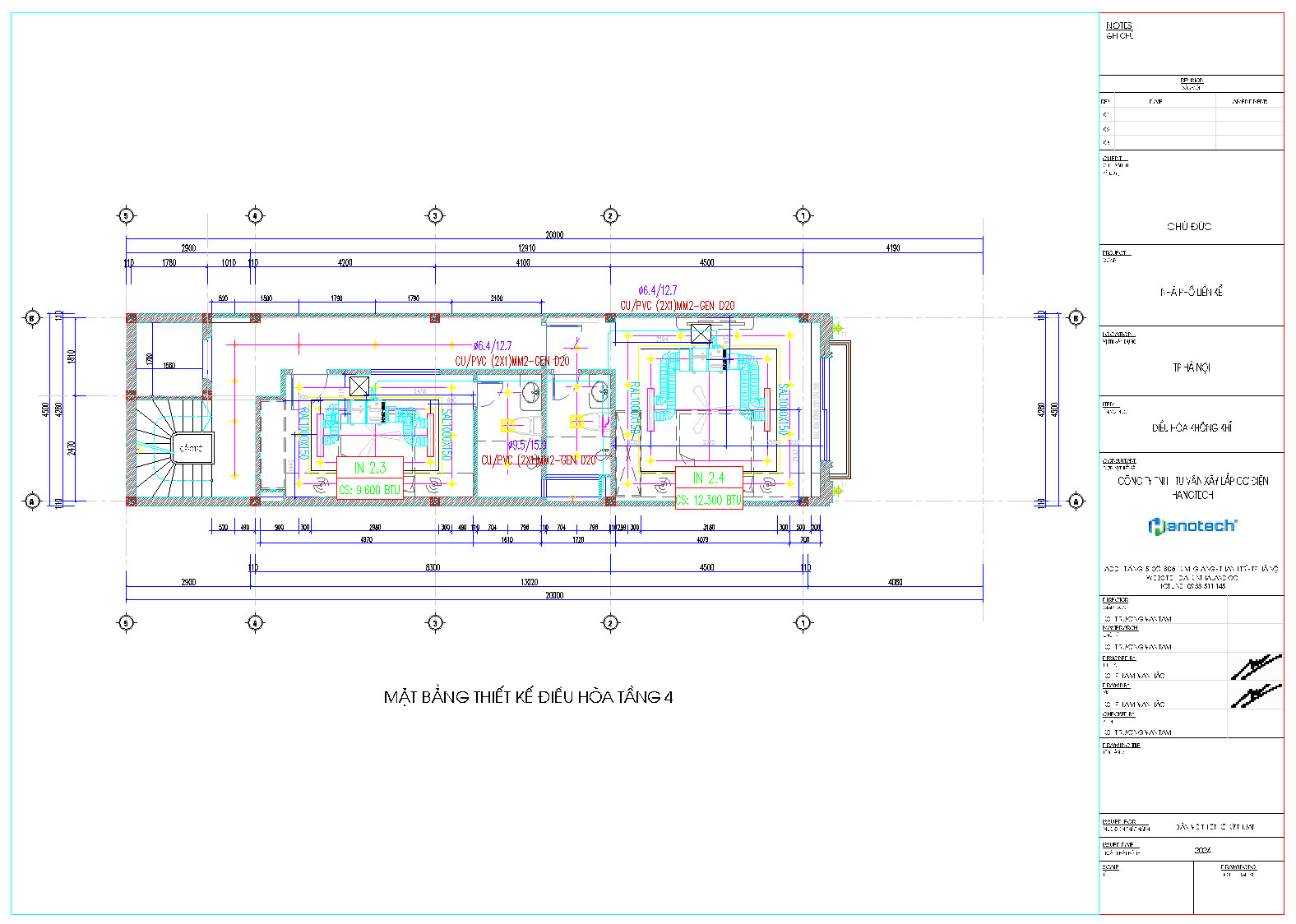

Bản vẽ thiết kế hệ thống điều hoà trung tâm VRV4s mini Daikin
Dàn nóng VRV4S daikin model: RXYMQ6BVM kết hợp dàn lạnh âm trần nối ống gió FXSQ32PAVE9 và FXSQ63PAVE9
