Phương án cho căn hộ chung cư cao cấp
Đối với dạng công trình là căn hộ Chung cư cao cấp.
Thường được thiết kế xây dựng, cải tạo thẩm mỹ hiện đại với các thiết bị sử dụng trong nhà đắt tiền và đồng bộ.
Do đó, khi thiết kế hạng mục Điều hoà thông gió, cũng cần tính toán sao cho đồng bộ với phần xây dựng nội thất ngay từ ban đầu, khớp nối với hệ thống kỹ thuật trên trần thạch cao giúp cho Chủ đầu tư đầu tư một lần tránh sử dụng các hệ thống điều hoà chưa phù hợp dẫn đến có thể phải thay thế nâng cấp trong quá trình sử dụng, gây tốn chi phí thay thế và sửa chữa nội thất.
Trên cơ sở đó nhà thầu điều hoà Hanotech đưa ra một số phương án, công trình đã thi công hoặc Kỹ sư Tâm đã tư vấn thiết kế và giám sát để Quý Anh chị tham khảo, lựa chọn thêm phương án phù hợp cho không gian căn hộ nhà của mình:
Kính mời quý Anh Chị tham khảo điển hình một căn Chung cư sử dụng Daikin Multi.

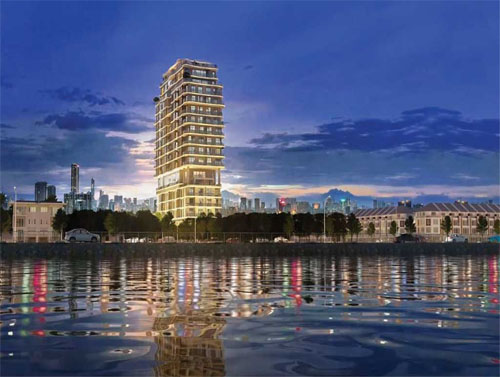

Địa chỉ tại Chung cư Five star west lake-162 Hoàng Hoa Thám-Quận Tây Hồ-Thành phố Hà Nội.
Sử dụng hệ thống điều hoà Multi 2 chiều lạnh sưởi cao cấp của hãng Daikin một dàn nóng treo ngoài ban công kết nối với 2, 3 dàn lạnh âm trần nối ống gió cho 5 phòng chức năng (gồm phòng khách, bếp, ngủ).
Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng cho nhà thầu bao gồm:

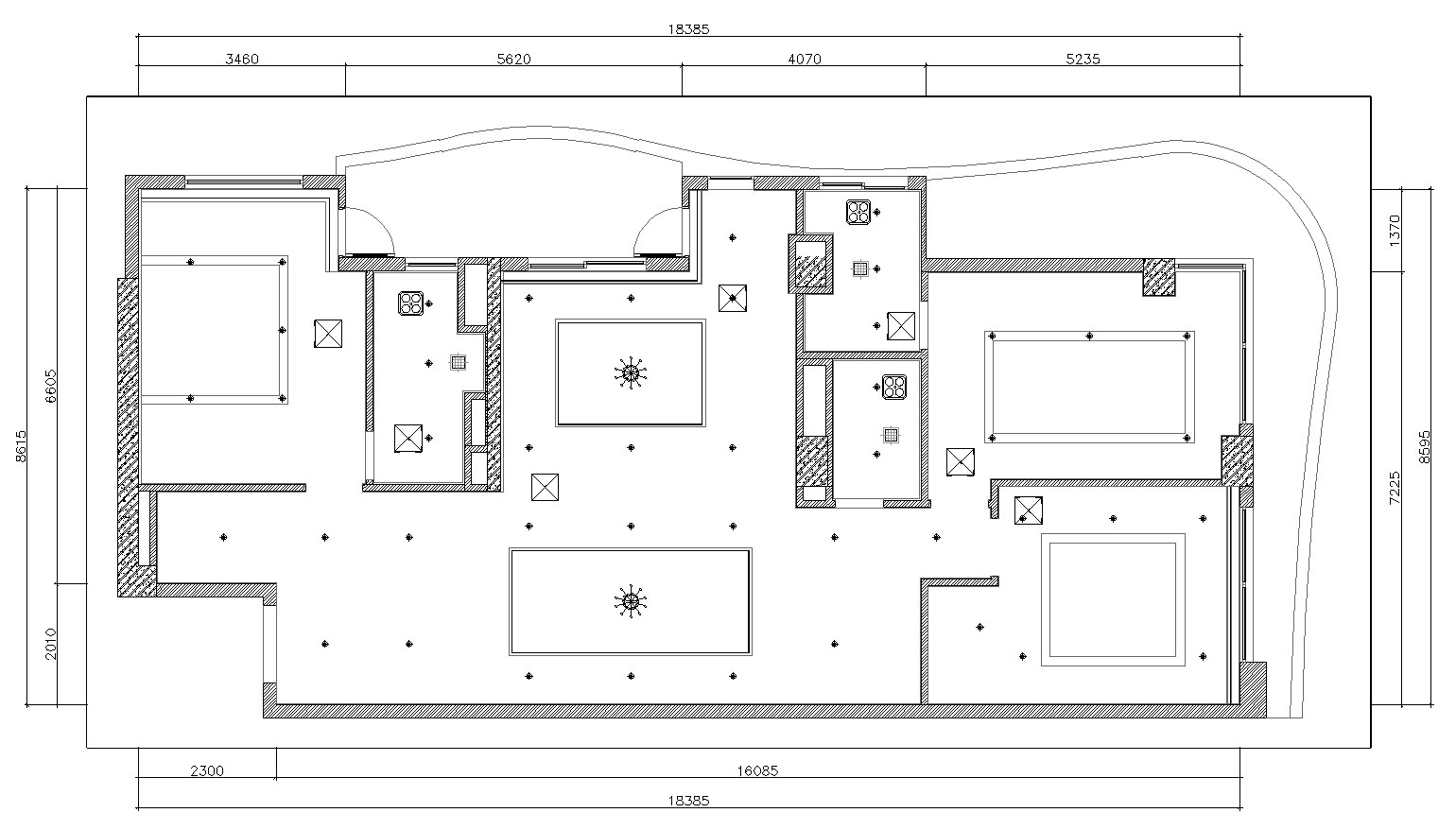

Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có).
Bản vẽ công năng công trình
Nhà thầu sau đó sẽ tiến hành khảo sát mặt bằng công trình:
Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó nhà thầu Hanotech sẽ đưa ra được tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.
Căn hộ chung cư gồm:
-Phòng khách và phòng bếp + ăn
-Ba phòng ngủ

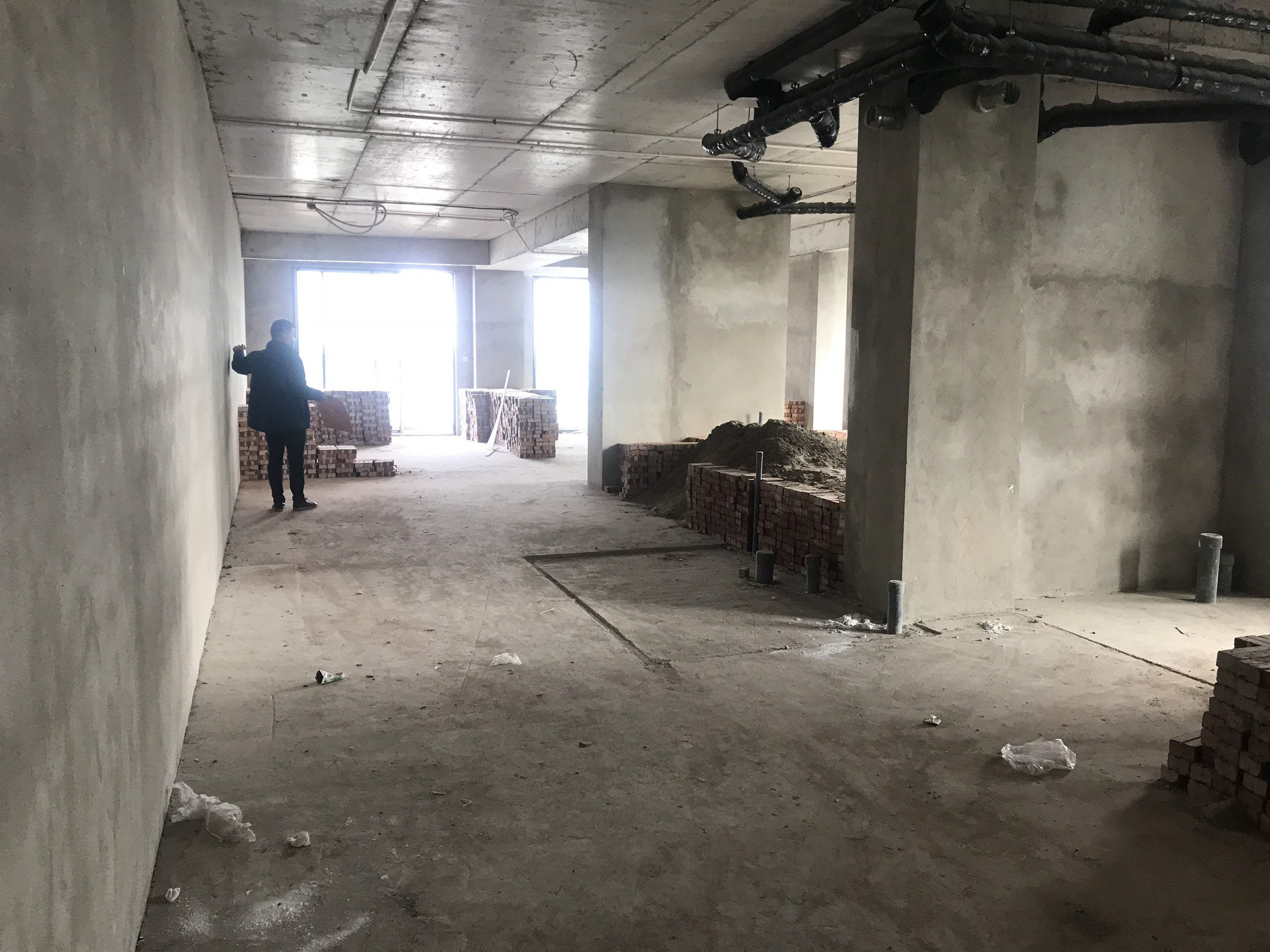

Hình ảnh hiện trạng công trình khi nhà thầu khảo sát
Nhà thầu sau đó sẽ tiến hành thiết kế phương án điều hoà:
Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, nhà thầu đưa ra phương án như sau:
Công trình thiết kế sử dụng hệ điều hoà Multi NX của hãng Daikin, gồm tổ hợp 2 dàn nóng model 5MXM100RVMV kết hợp dàn lạnh model CDXM35RVMV đến FMA71RVMV9.
Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

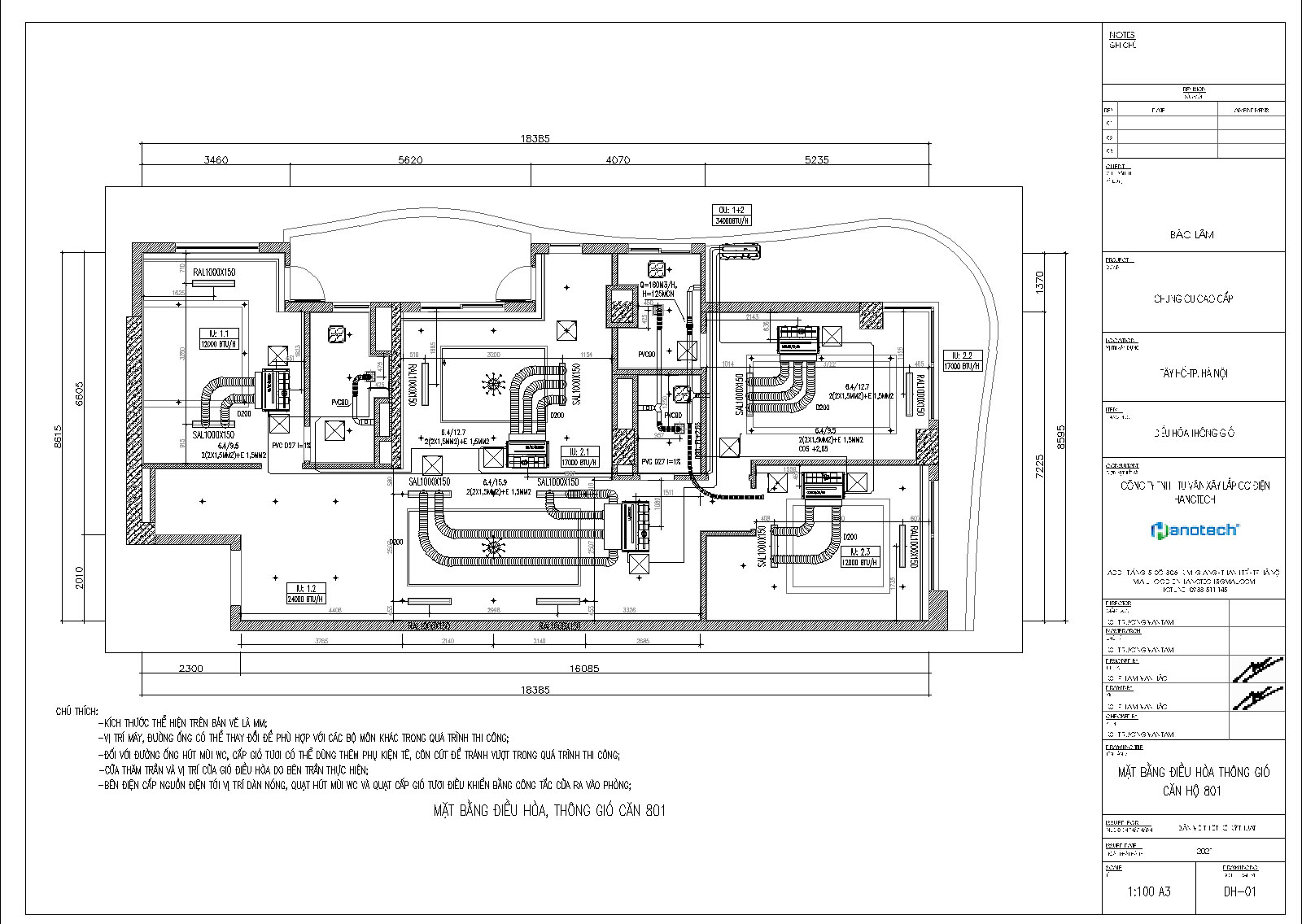

Bản vẽ thiết kế hệ thống điều hoà Multi Daikin

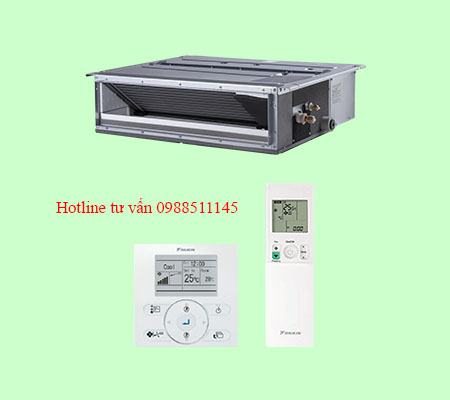

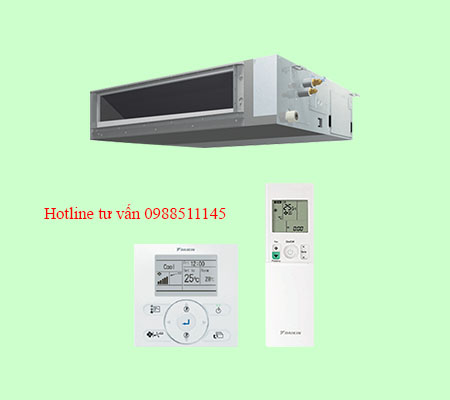

Hình ảnh thiết bị Multi Daikin model: 5MXM100RVMV và dàn lạnh model CDXM35RVMV đến FMA71RVMV9
Kính mời quý Anh Chị tham khảo điển hình một căn Chung cư sử dụng Daikin VRV4S.
Địa chỉ tại Chung cư Sky Oasis - Văn Giang- Tỉnh Hưng Yên.
Sử dụng hệ thống điều hoà Trung tâm mini VRV4S, 2 chiều lạnh sưởi cao cấp của hãng Daikin một dàn nóng treo ngoài ban công kết nối với 4 dàn lạnh âm trần nối ống gió cho 4 phòng chức năng (gồm phòng khách, bếp, ngủ).
Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng bao gồm:
Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có). Bản vẽ phối cảnh nội thất 3D (nếu có).

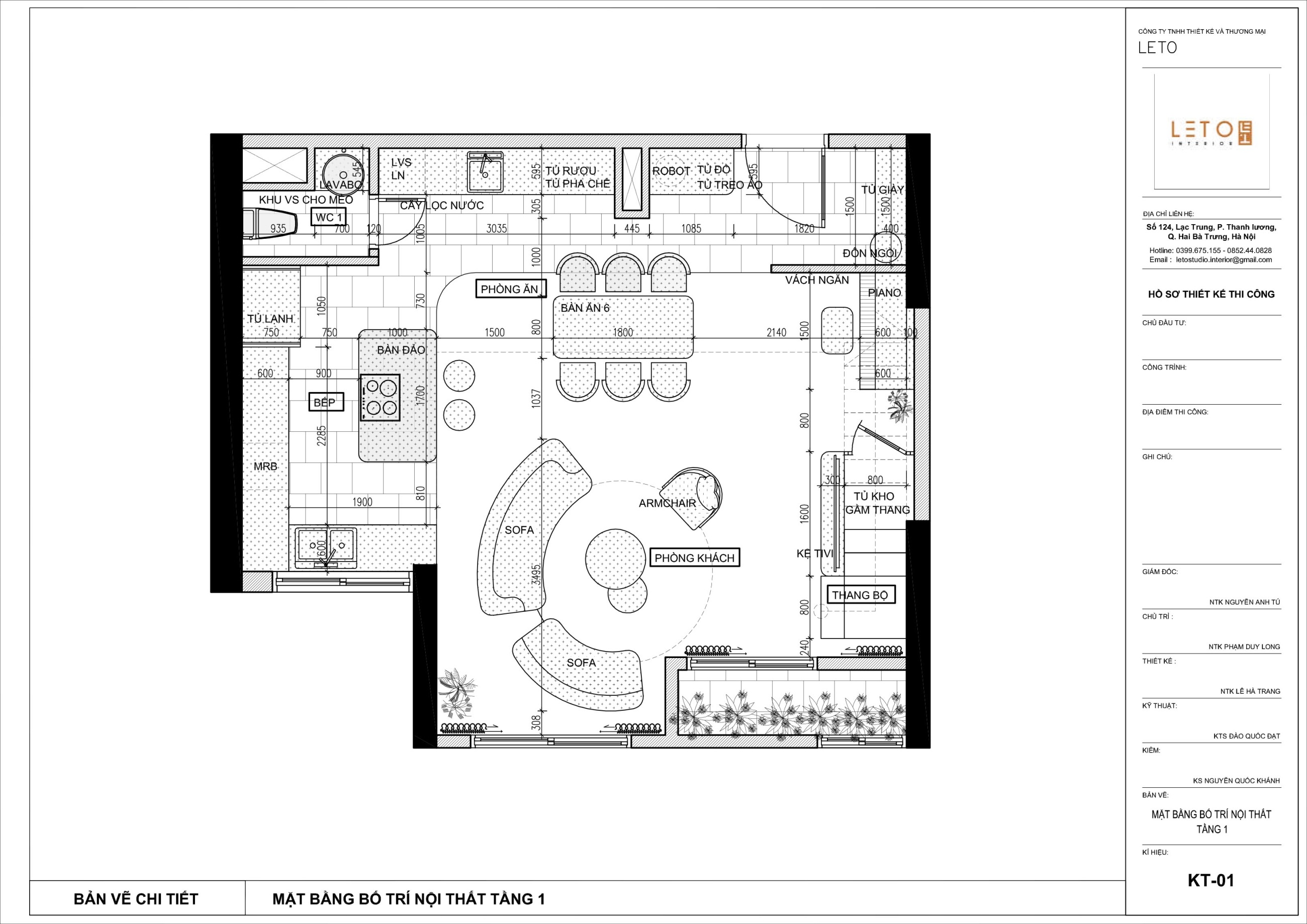

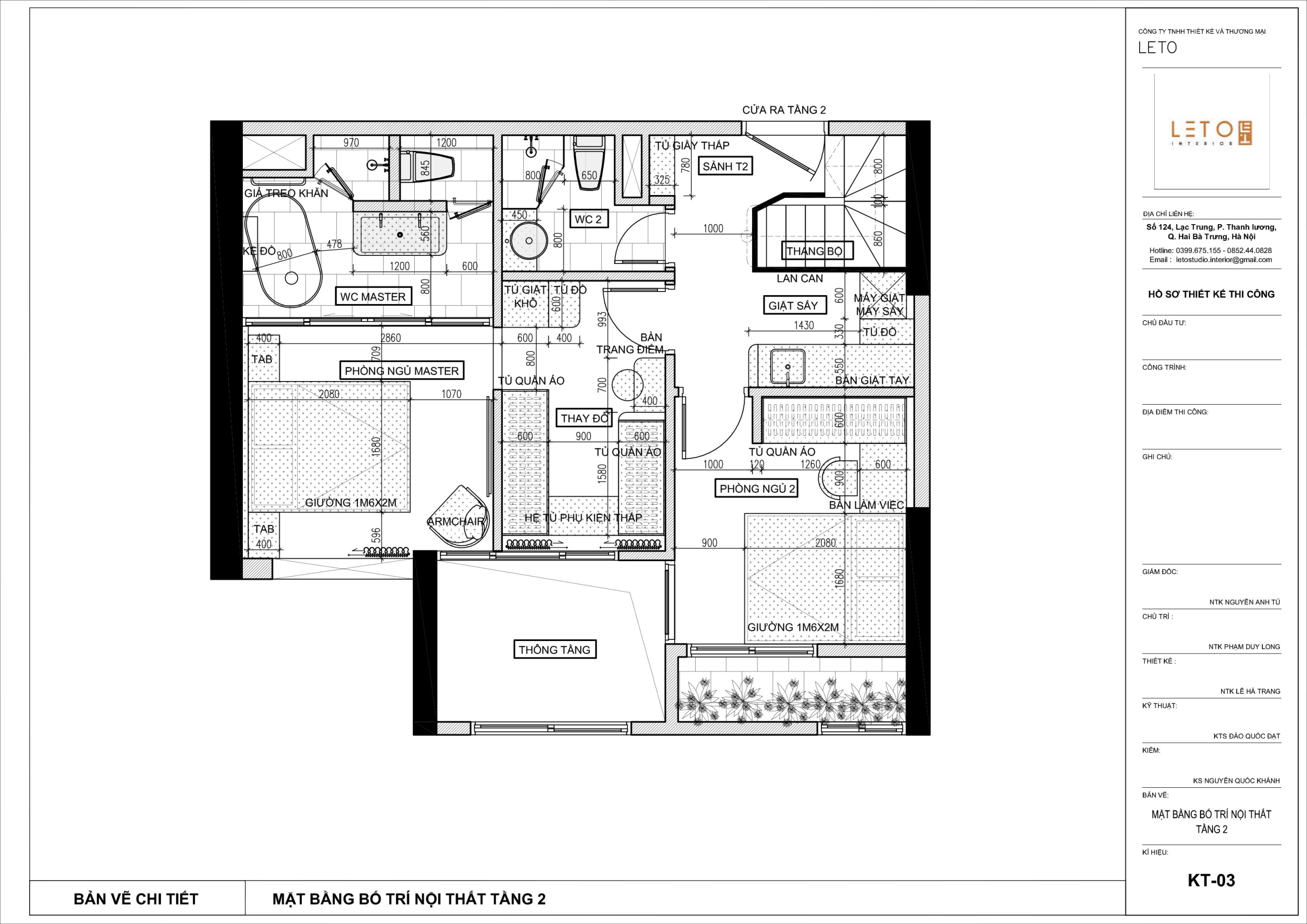

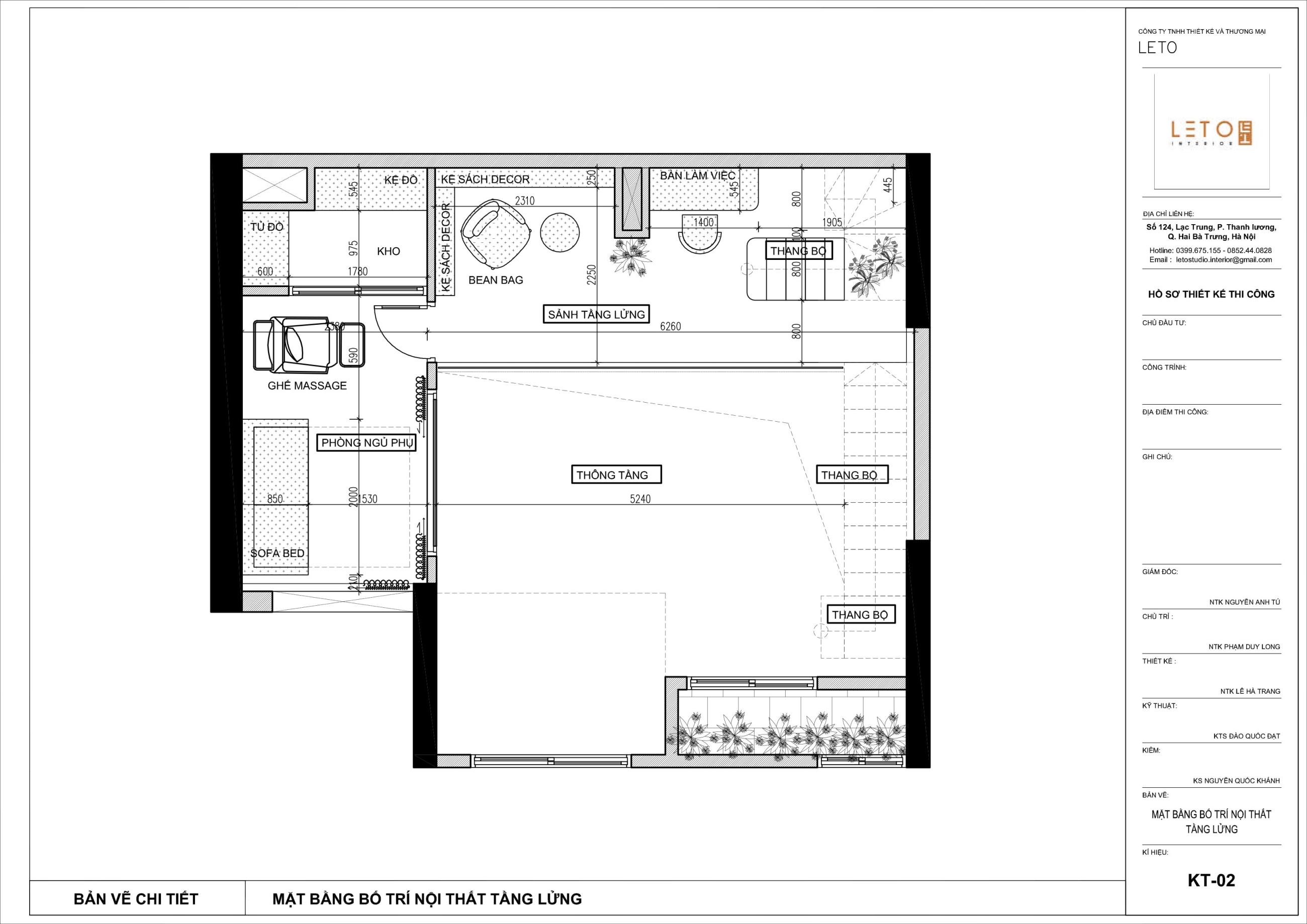

Bản vẽ nội thất công trình
Hình ảnh 3D công trình
Kỹ sư sau đó sẽ tiến hành khảo sát mặt bằng công trình:
Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó Kỹ sư sẽ tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.
Bố trí công năng gồm:
-Tầng 1: Không gian khách+ bếp
-Tầng Lửng: Phòng ngủ phụ+ đọc sách
-Tầng 2: 2 phòng ngủ

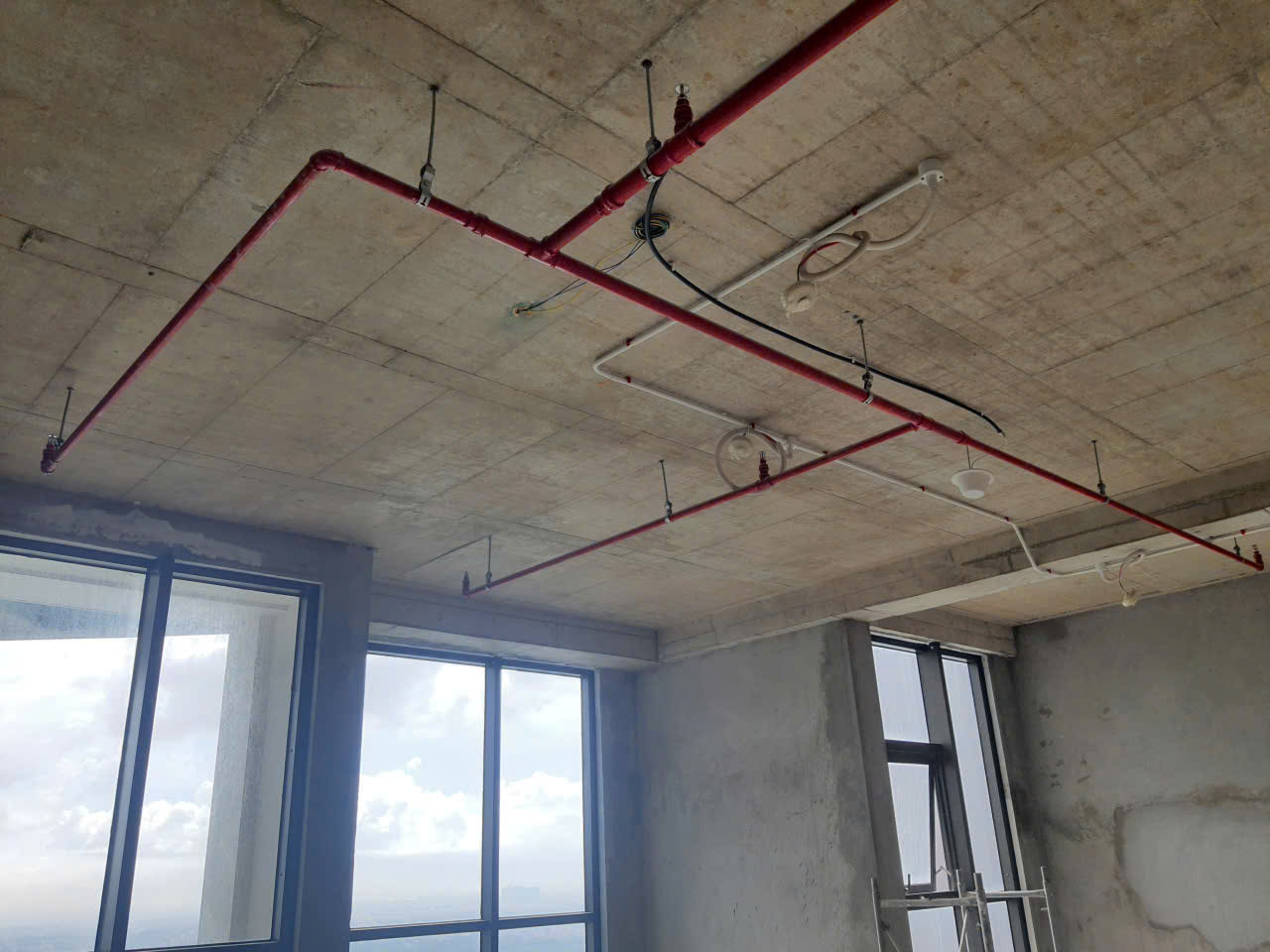

Hình ảnh hiện trạng công trình
Kỹ sư sau đó sẽ tiến hành thiết kế phương án điều hoà:
Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, nhà thầu đưa ra phương án như sau:
Sử dụng hệ thống điều hoà Trung tâm mini VRV4S, 2 chiều lạnh sưởi cao cấp của hãng Daikin một dàn nóng treo ngoài ban công kết nối với 4 dàn lạnh âm trần nối ống gió cho 4 phòng chức năng (gồm phòng khách, bếp, ngủ).
Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

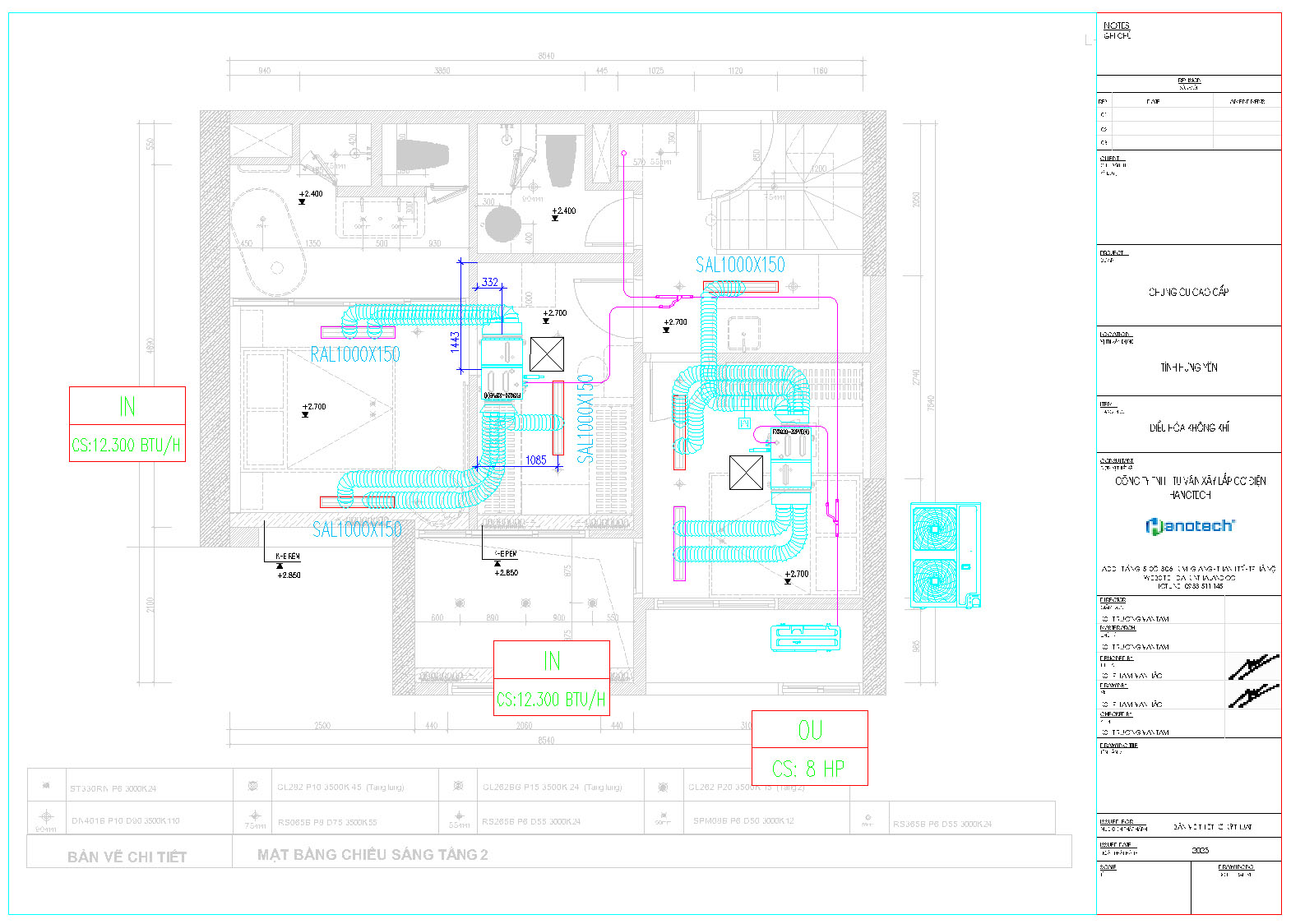

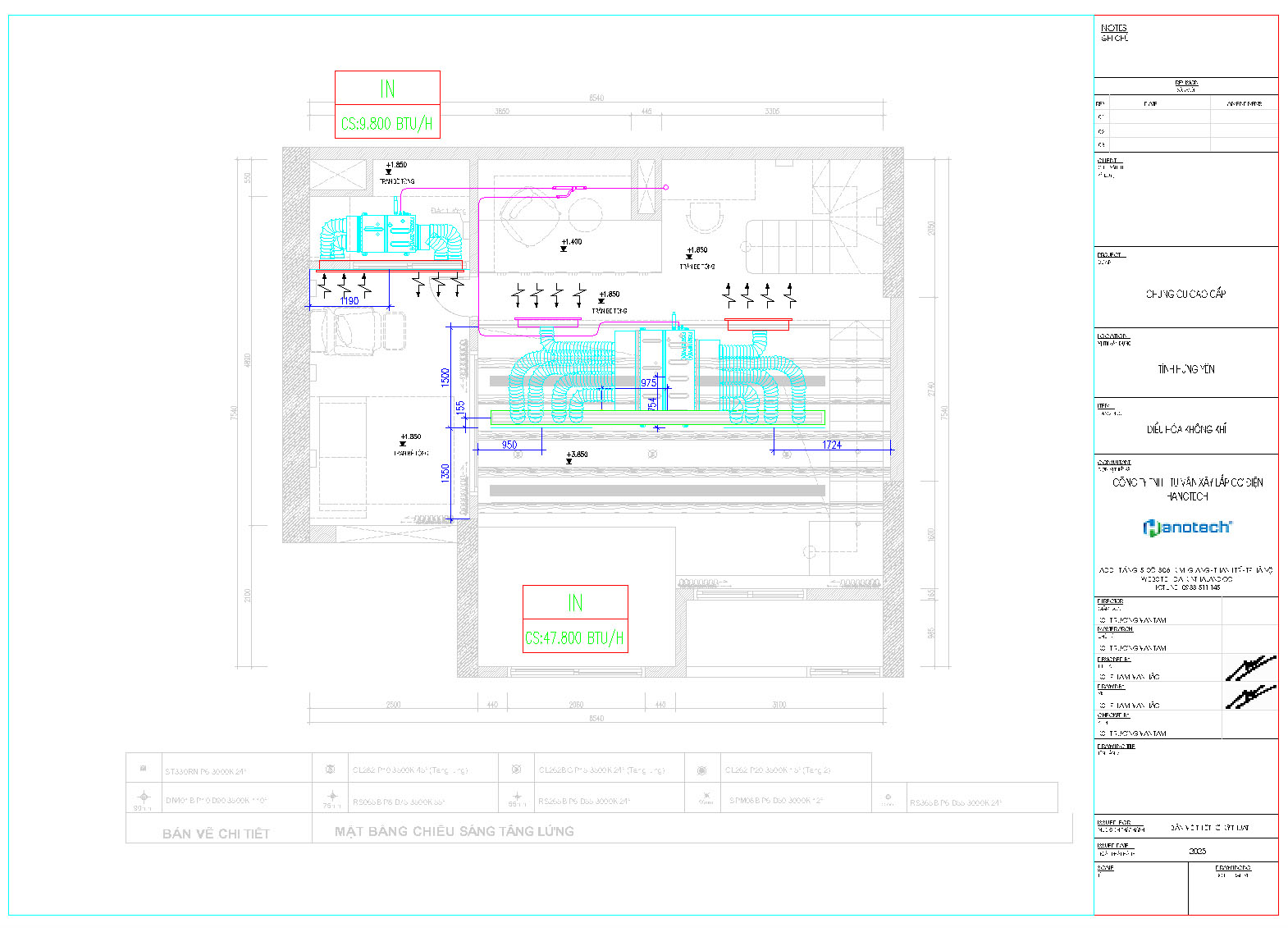

Bản vẽ thiết kế hệ thống điều hoà trung tâm VRV4s mini Daikin
Dàn nóng VRV4S daikin model: RXYMQ8AY1 kết hợp dàn lạnh âm trần nối ống gió FXSQ25PAVE9 và FXSQ125PAVE9
Mọi thông tin Quý Anh Chị vui lòng liên hệ Hotline 0988511145 để được tư vấn, giải đáp miễn phí.
Trân trọng cảm ơn!
