Phương án cho toà nhà văn phòng

Đối với dạng công trình là Toà nhà văn phòng cho thuê.

Thường được thiết kế xây dựng, cải tạo thẩm mỹ hiện đại, đồng bộ từ hạng mục Phòng cháy chữa cháy, Nội thất với chi phí lớn. Mục đích cho thuê với thời gian dài không cần nâng cấp thêm trong  từ 5 đến 10 năm tới.

Do đó, khi thiết kế hạng mục Điều hoà thông gió, cũng cần tính toán sao cho đồng bộ với phần xây dựng nội thất ngay từ ban đầu, khớp nối với hệ thống kỹ thuật toà nhà, hệ thống điện giúp cho Chủ đầu tư đầu tư một lần tránh sử dụng các hệ thống điều hoà chưa phù hợp dẫn đến có thể phải thay thế nâng cấp trong quá trình sử dụng, gây tốn chi phí thay thế của Chủ đầu tư và ảnh hưởng đến đơn vị thuê văn phòng.

Trên cơ sở đó nhà thầu điều hoà Hanotech đưa ra một số phương án, công trình mà Kỹ sư Tâm đã tư vấn thiết kế để Quý Anh chị tham khảo, lựa chọn thêm phương án phù hợp cho không gian căn hộ nhà của mình:

1) Kính mời quý Anh Chị tham khảo điển hình toà nhà văn phòng kết hợp nhà ở.

Địa chỉ tại Đường Chu Huy Mân-Phường Phúc Đồng-Thành phố Hà Nội.

Sử dụng hệ thống điều hoà Cục bộ âm trần dạng Cassette đa hướng thổi, cục bộ treo tường, Multi âm trần nối ống gió của hãng Daikin.

1.1) Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng bao gồm:

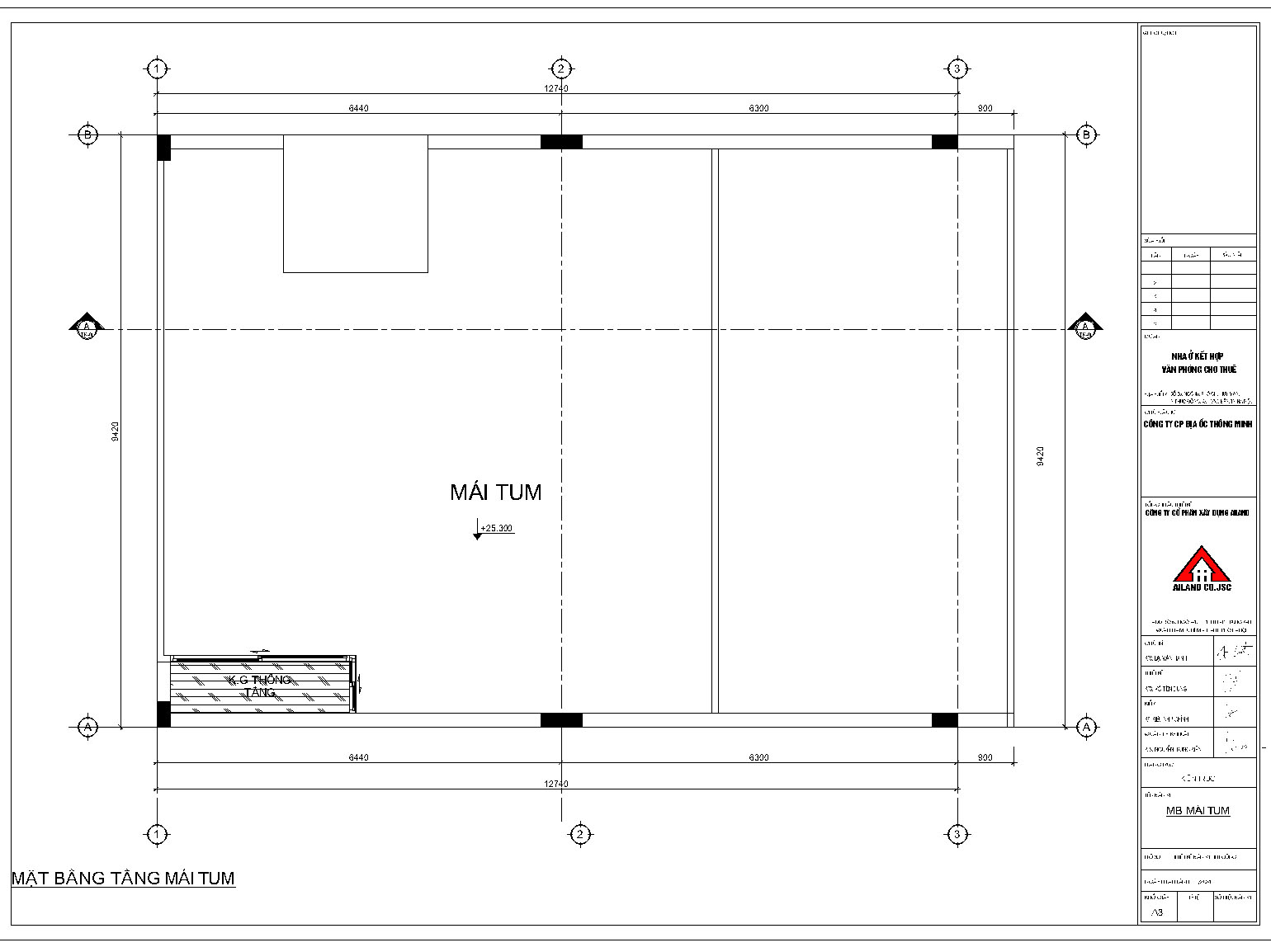

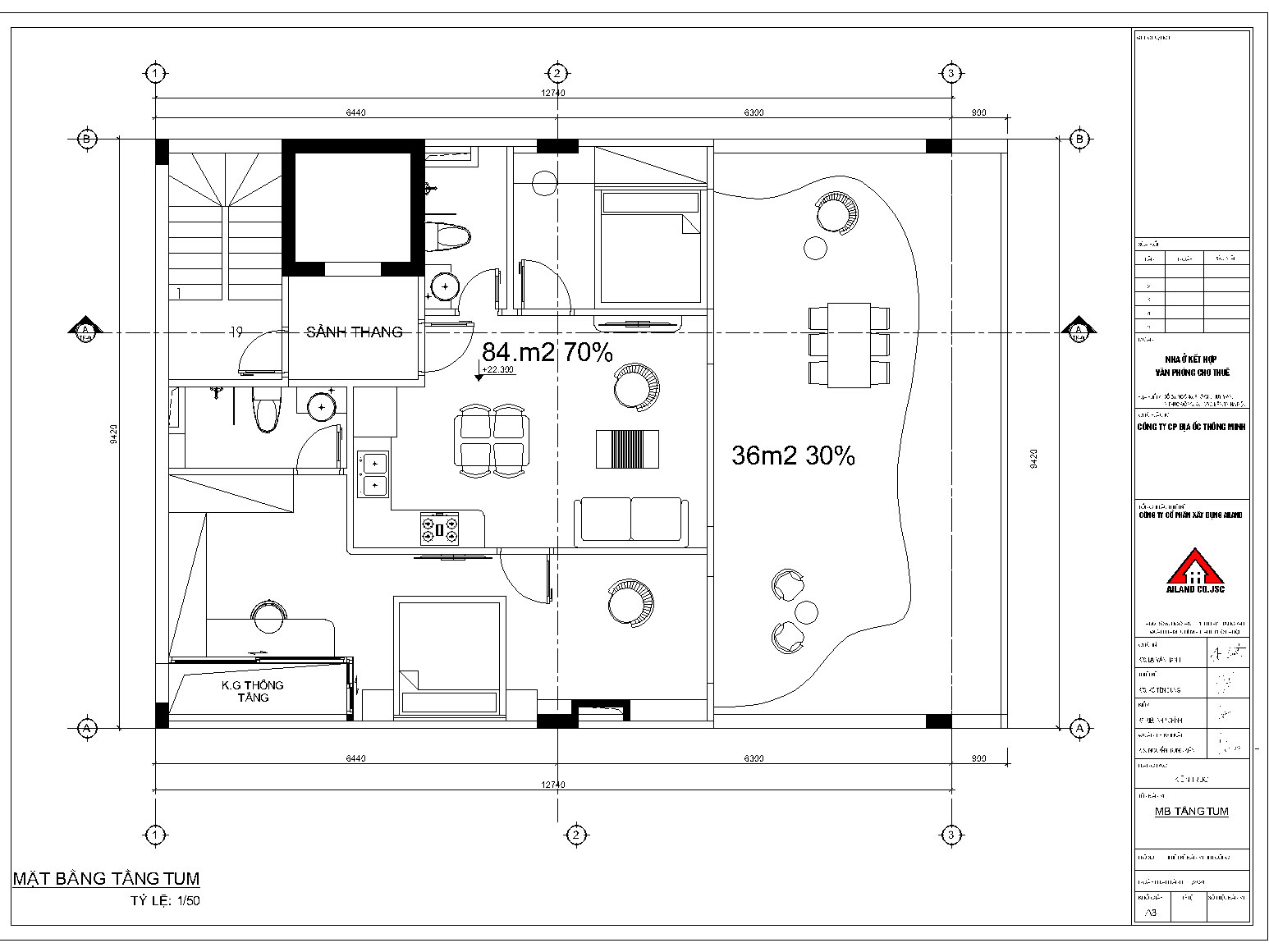

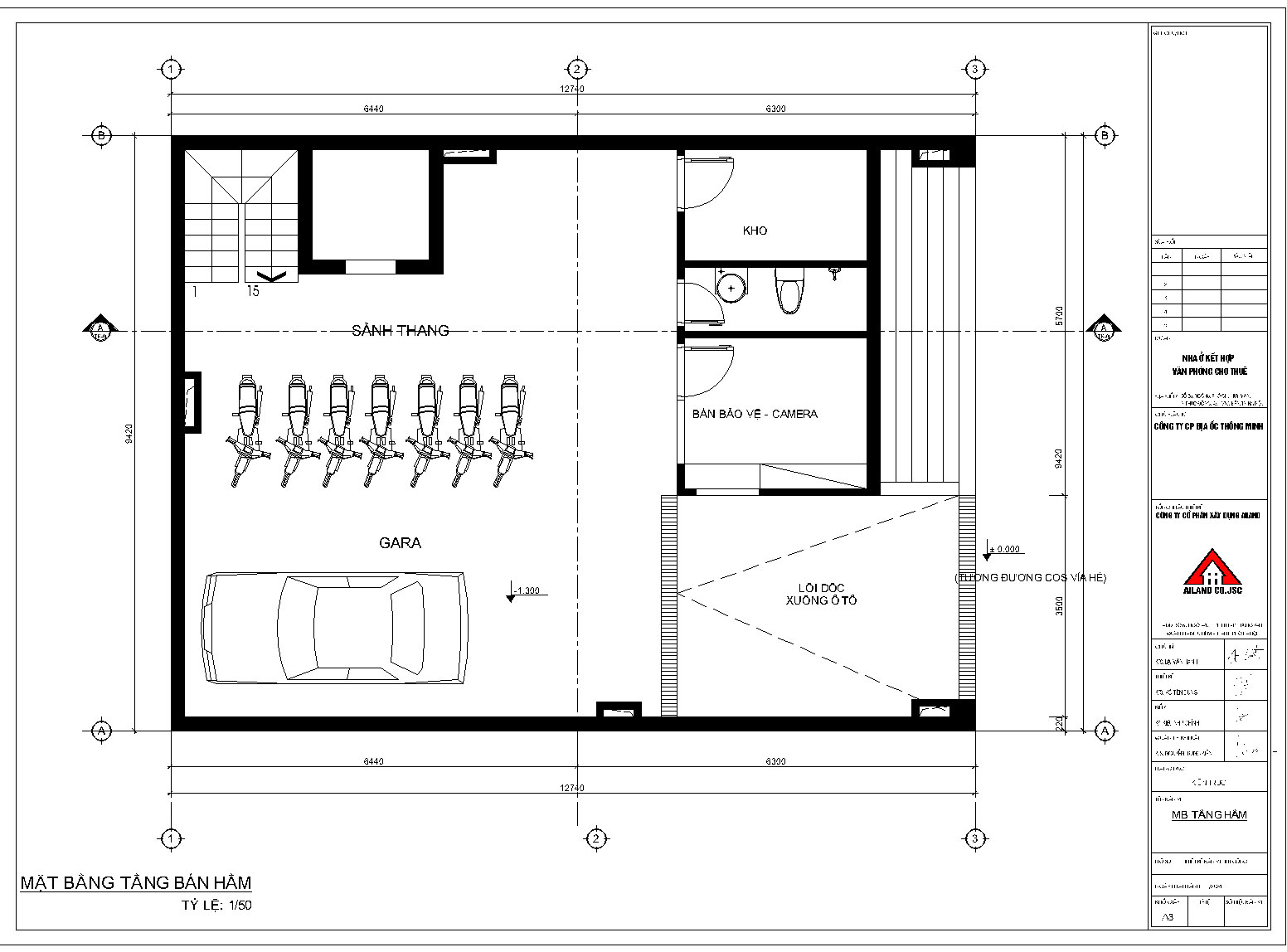

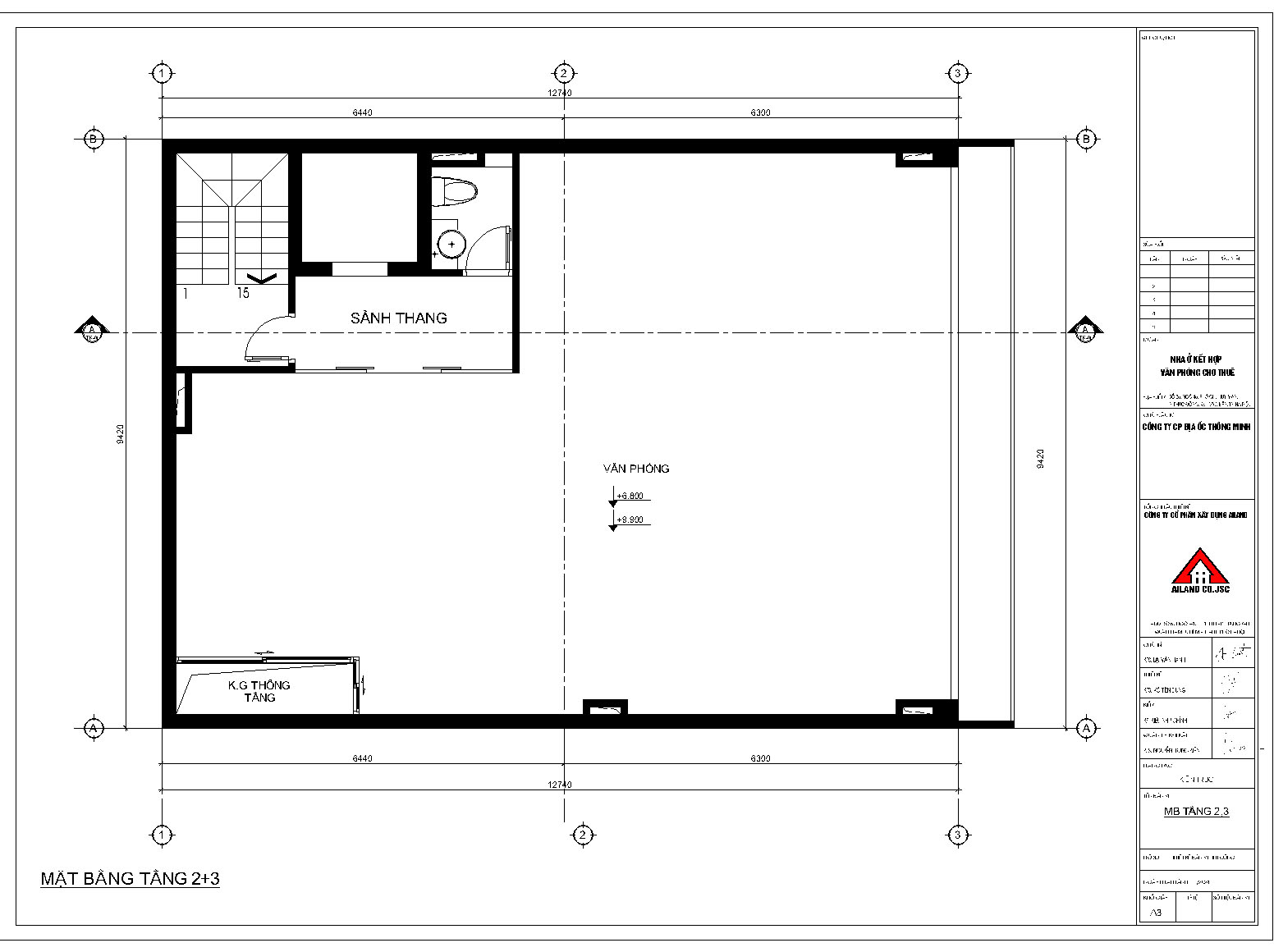

Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có).

Bản vẽ công năng công trình

1.2) Kỹ sư sau đó sẽ tiến hành khảo sát mặt bằng công trình:

Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó Kỹ sư sẽ đưa ra được tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.

Toà nhà văn phòng gồm:

-Tầng hầm: nơi để xe + phòng trực bảo vệ

-Tầng 1 đến tầng 6: văn phòng thông sàn cho thuê

-Tầng tum: phòng khách, bếp và 2 phòng ngủ

1.3) Kỹ sư sau đó sẽ tiến hành thiết kế phương án điều hoà:

Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, Kỹ sư đưa ra phương án như sau:

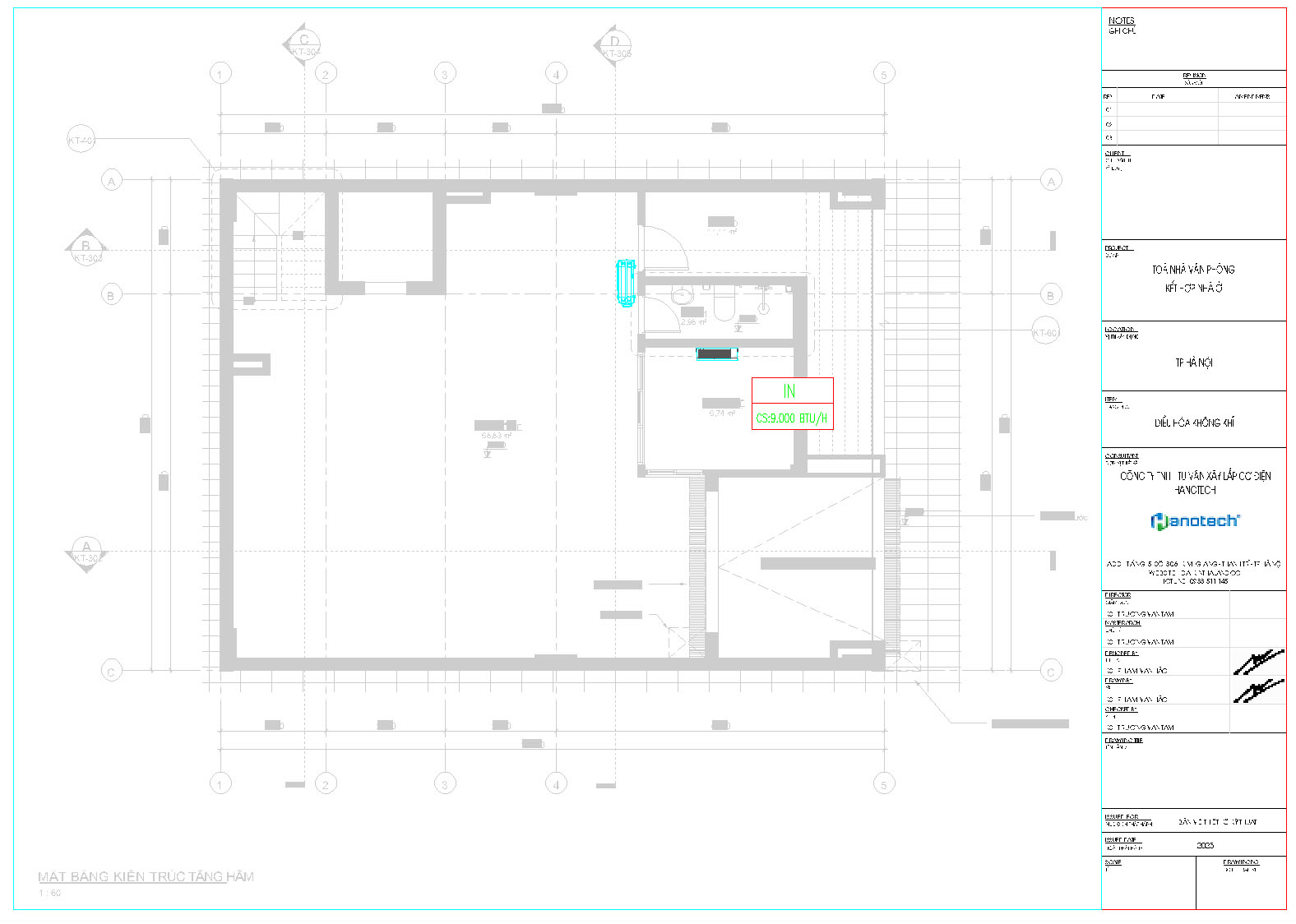

-Tầng hầm: phòng trực bảo vệ dùng điều hoà Cục bộ treo tường công suất 9.000 Btu/h

-Tầng 1 và tầng lửng: văn phòng thông sàn cho thuê sử dụng điều hoà cục bộ âm trần Cassette công suất từ 18.000 Btu/h đến 34.000 Btu/h. Dàn nóng đặt trên tầng mái.

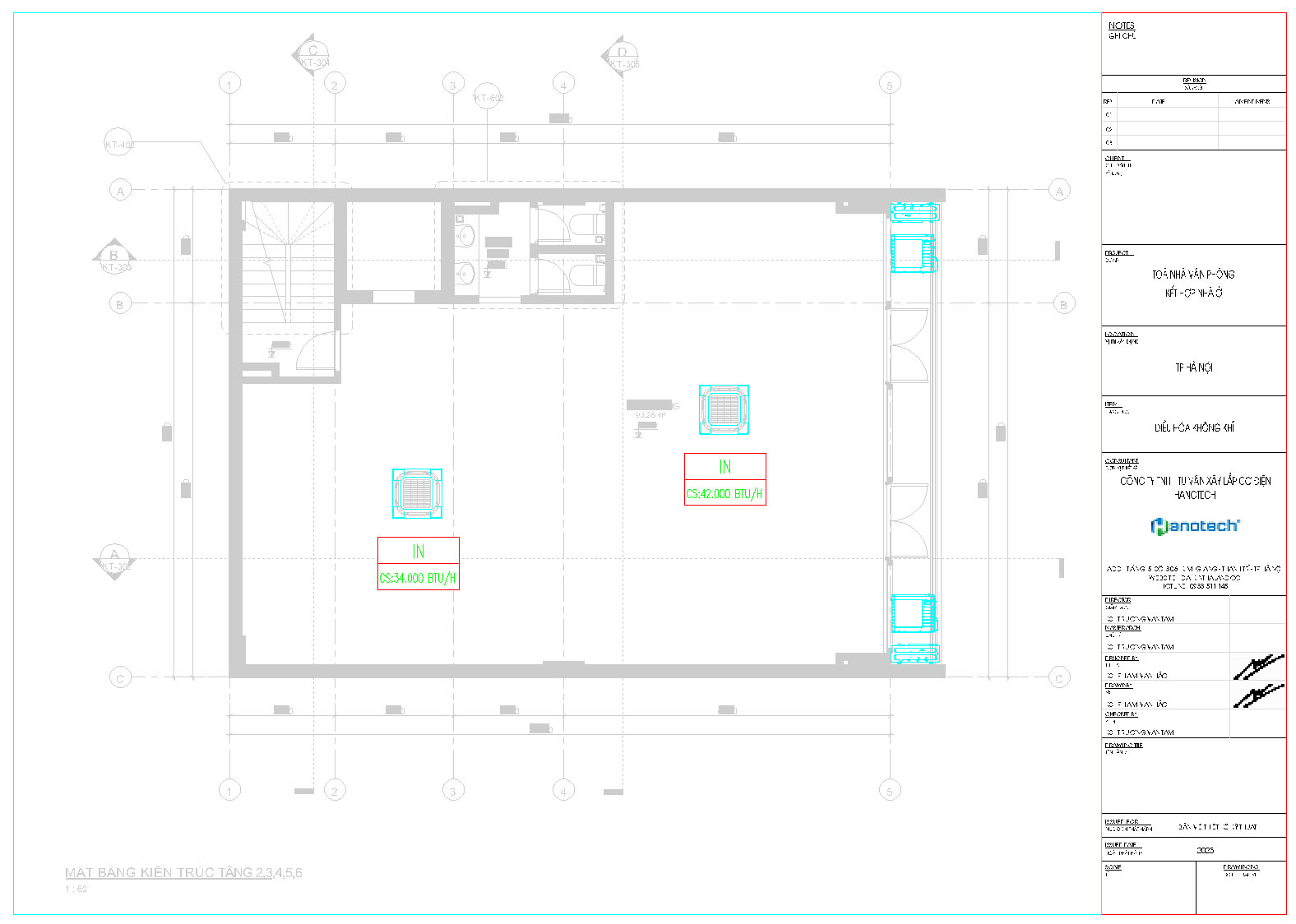

-Tầng 2 và tầng 6: văn phòng thông sàn cho thuê sử dụng điều hoà cục bộ âm trần Cassette công suất từ 34.000 Btu/h và 42.000 Btu/h. Dàn nóng đặt ngoài ban công các tầng.

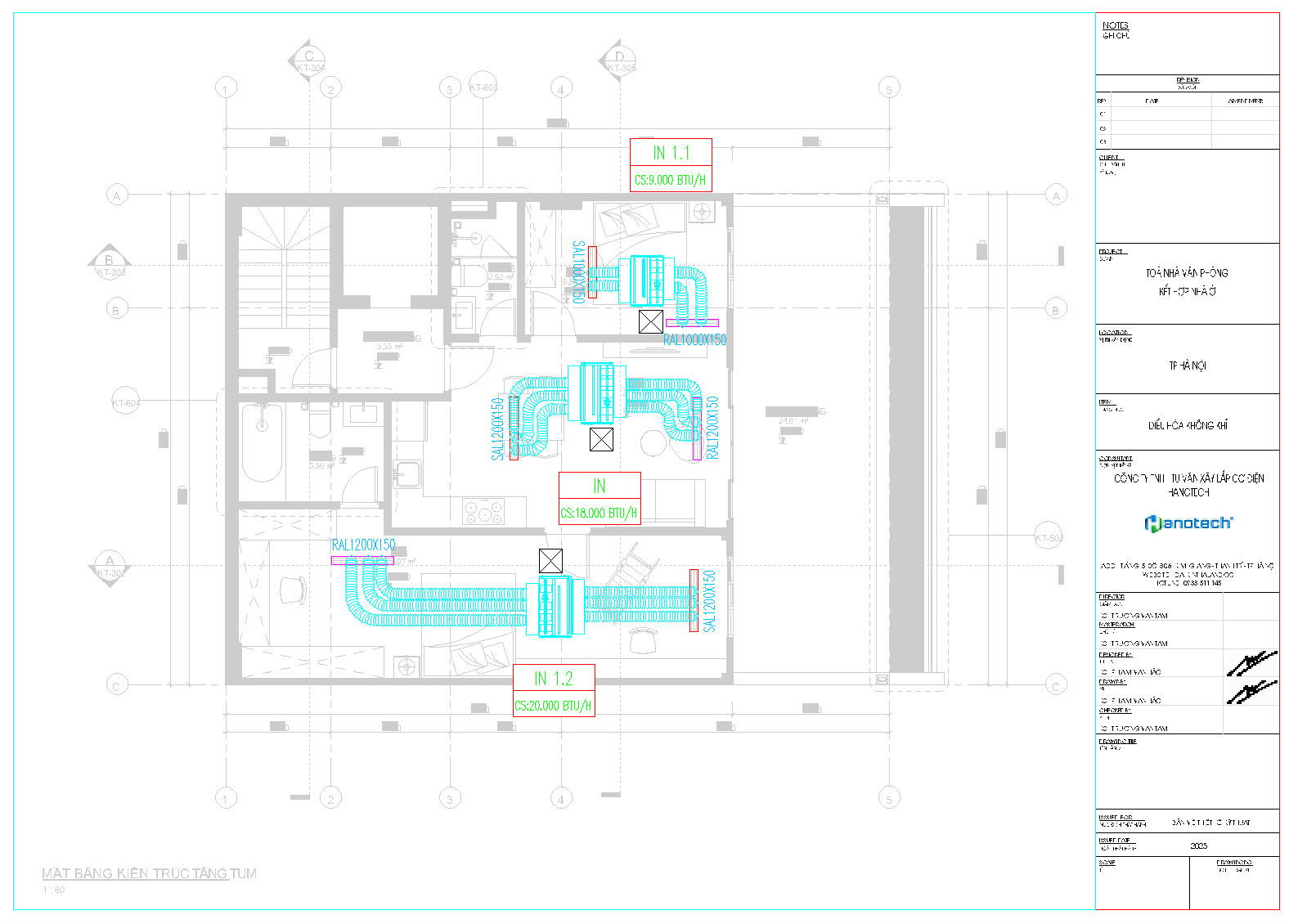

-Tầng tum: 2 phòng ngủ sử dụng dàn lạnh âm trần nối ống gió Multi công suất 9.000 Btu/h và 18.000 Btu/h chung một dàn nóng đặt trên mái. Phòng khách, bếp sử dụng điều hoà cục bộ âm trần nối ống gió công suất 18.000 Btu/h dàn nóng đặt trên mái.

Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

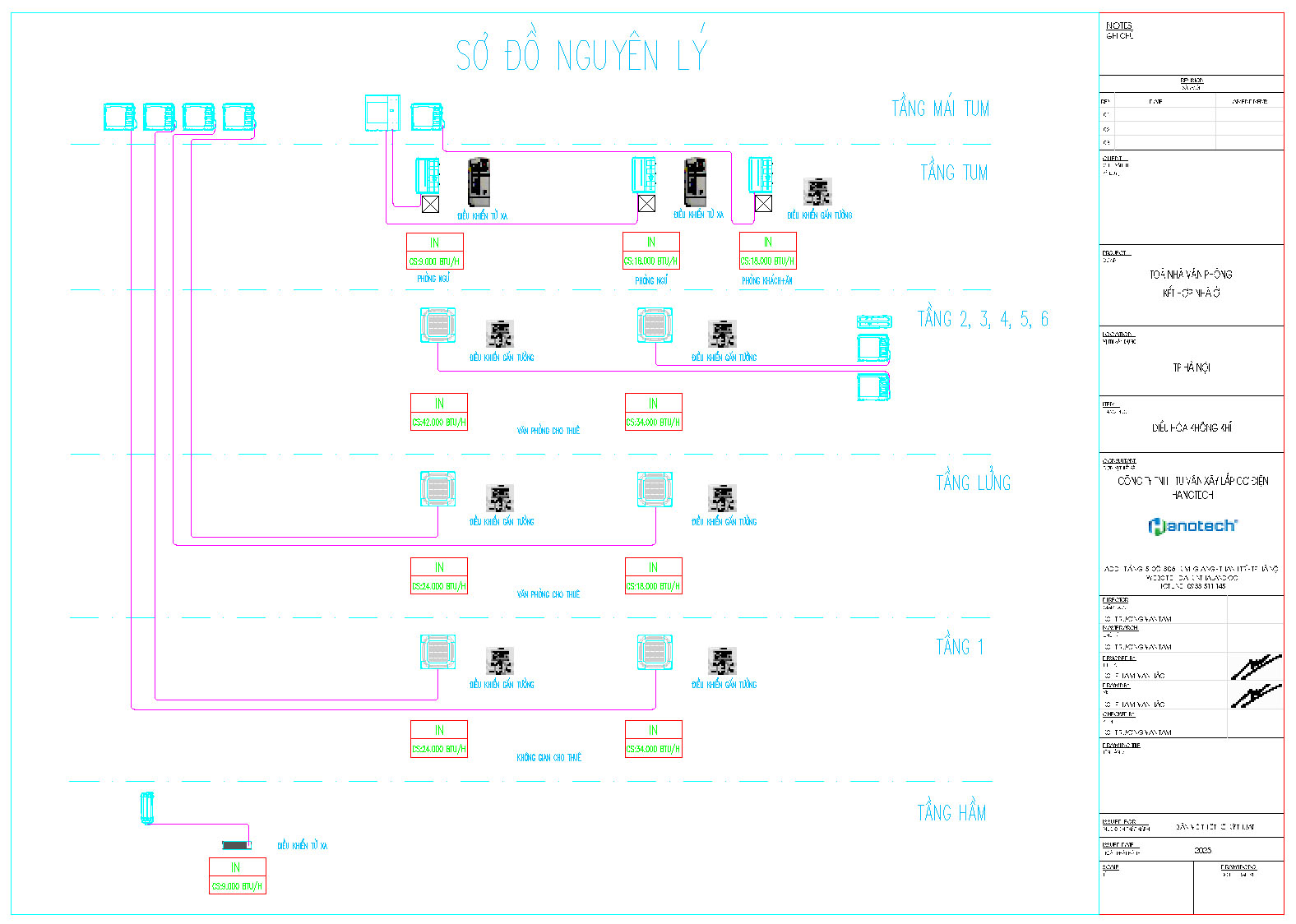

Bản vẽ thiết kế hệ thống điều hoà Daikin

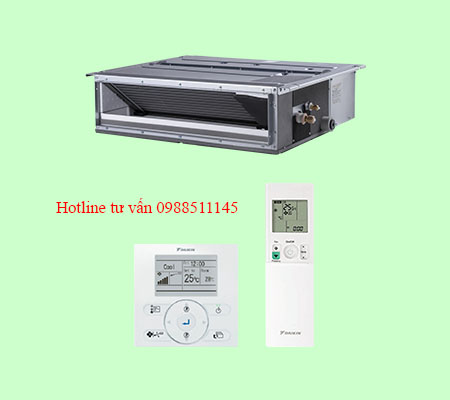

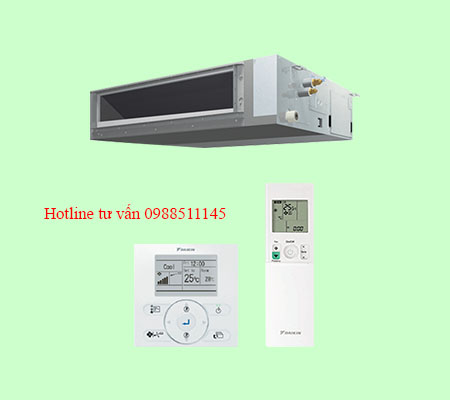

Hình ảnh thiết bị Multi Daikin model: 4MXM80RVMV và dàn lạnh model CDXM25RVMV đến FMA50RVMV9

2) Kính mời quý Anh Chị tham khảo điển hình toà nhà văn phòng diện tích lớn.

Địa chỉ tại Phường Thanh Liệt-Thành phố Hà Nội.

Sử dụng hệ thống điều hoà trung tâm VRV H, dàn lạnh âm trần nối ống gió của hãng Daikin.

2.1) Chủ đầu tư cung cấp bản vẽ thiết kế phần xây dựng bao gồm:

Bản vẽ mặt bằng kiến trúc, bản vẽ mặt bằng nội thất, bản vẽ mặt bằng trần đèn (nếu có).

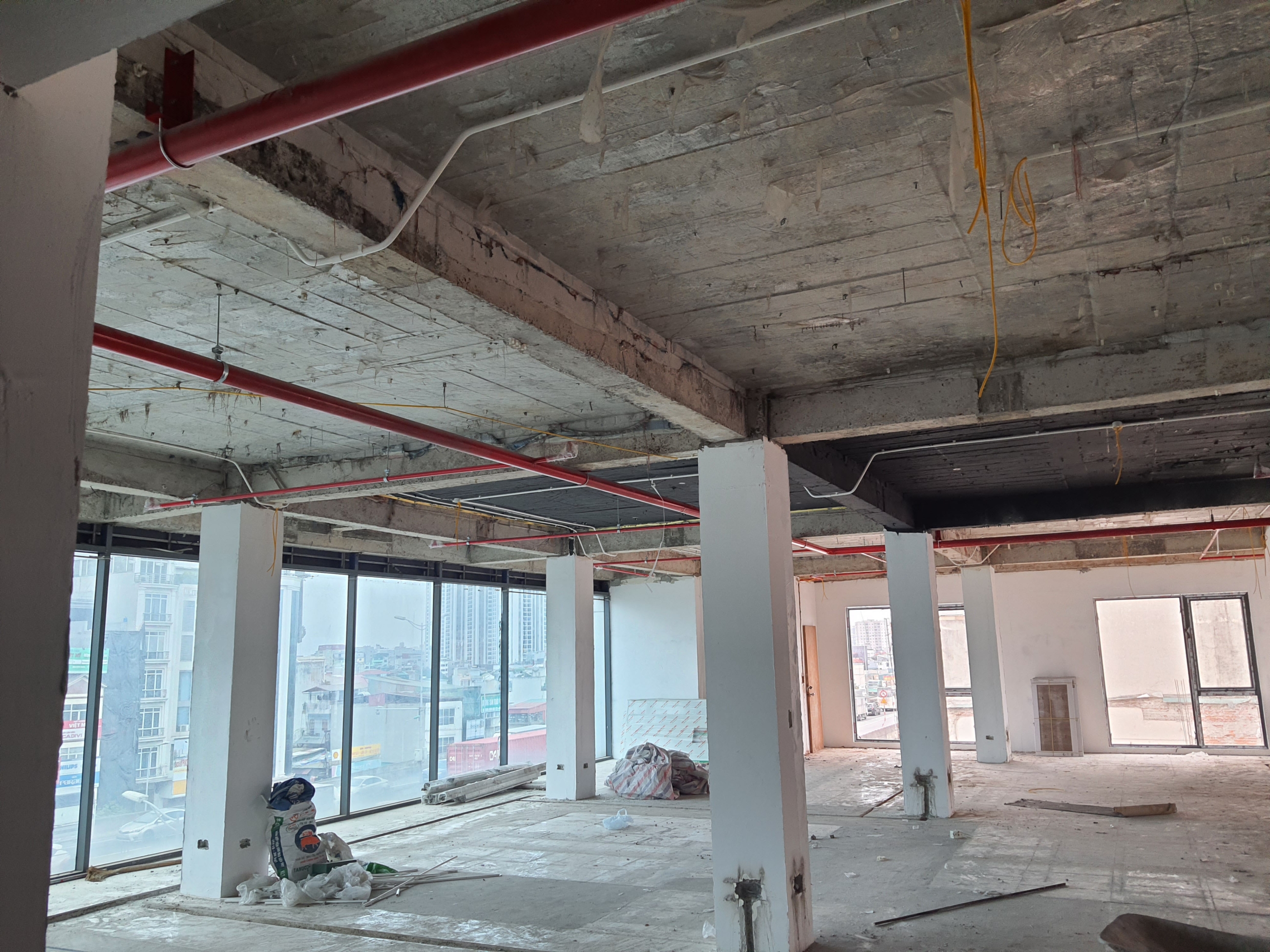

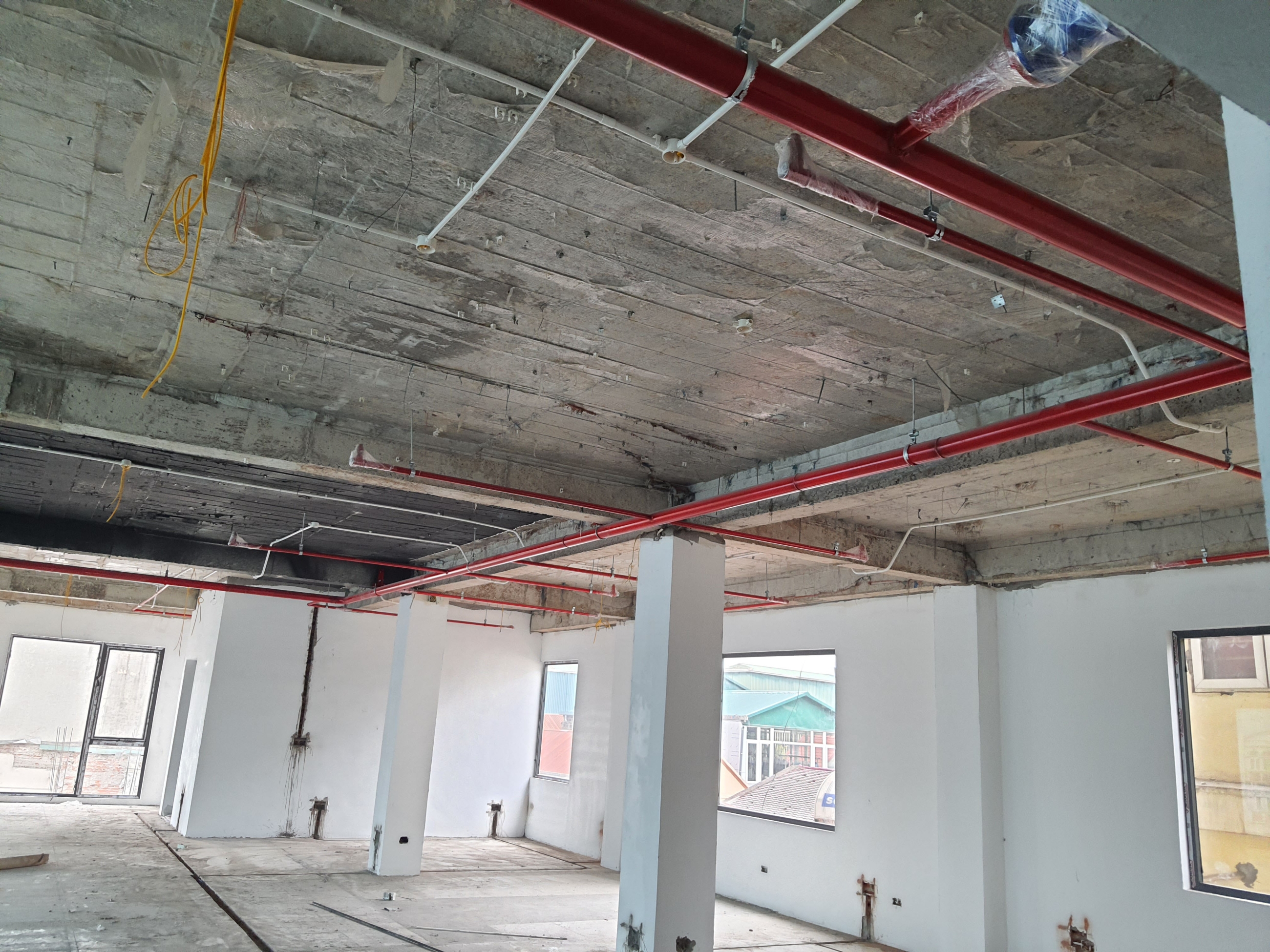

2.2) Kỹ sư sau đó sẽ tiến hành khảo sát mặt bằng công trình:

Quá trình khảo sát, đo đạc kiểm tra hiện trạng công trình và lắng nghe nhu cầu, mong muốn của Chủ đầu tư là rất quan trọng, trên cơ sở đó Kỹ sư sẽ đưa ra được tư vấn và phương án thiết kế tối ưu nhất cho Chủ đầu tư.

Toà nhà văn phòng gồm:

-Tầng hầm: nơi để xe + phòng trực bảo vệ

-Tầng 1 đến tầng 8: văn phòng thông sàn cho thuê

-Tầng kỹ thuật: thông sàn

-Tầng mái: đặt thiết bị

2.3) Kỹ sư sau đó sẽ tiến hành thiết kế phương án điều hoà:

Sau khi tiến hành khảo sát tại công trình, lắng nghe nhu cầu cũng như mong muốn của Chủ đầu tư về hệ thống điều hoà, Kỹ sư đưa ra phương án như sau:

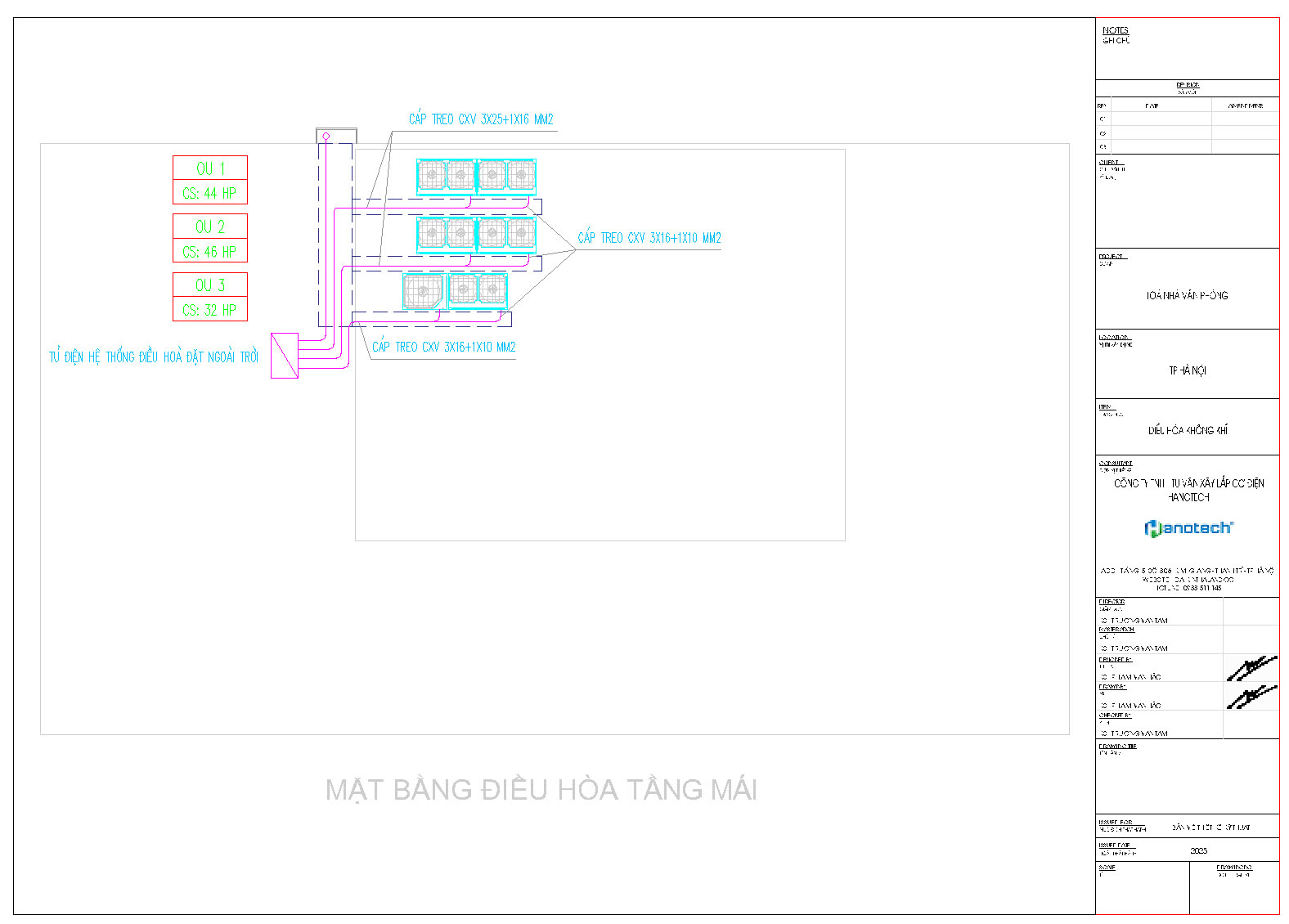

-Tầng 1, 2, 3: văn phòng thông sàn cho thuê sử dụng điều hoà trung tâm VRVH dàn lạnh âm trần nối ống gió FXMQ, dàn nóng RXYQ44BYM đặt trên mái.

-Tầng 4, 5, 6: văn phòng thông sàn cho thuê sử dụng điều hoà trung tâm VRVH dàn lạnh âm trần nối ống gió FXMQ, dàn nóng RXYQ46BYM đặt trên mái.

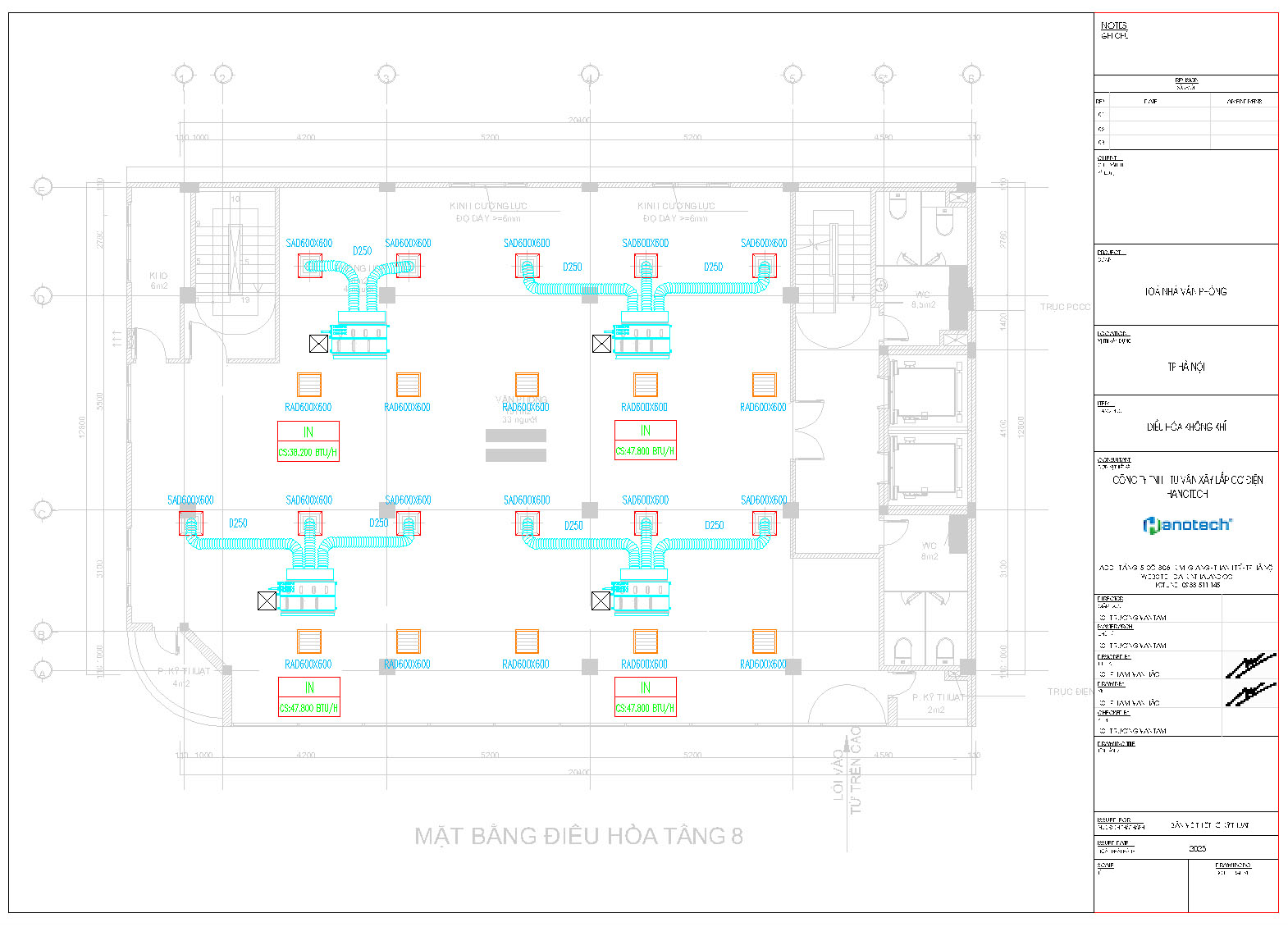

-Tầng 7, 8: văn phòng thông sàn cho thuê sử dụng điều hoà trung tâm VRVH dàn lạnh âm trần nối ống gió FXMQ, dàn nóng RXYQ32BYM đặt trên mái.

Mời quý Anh chị xem bản vẽ thiết kế đính kèm dưới đây.

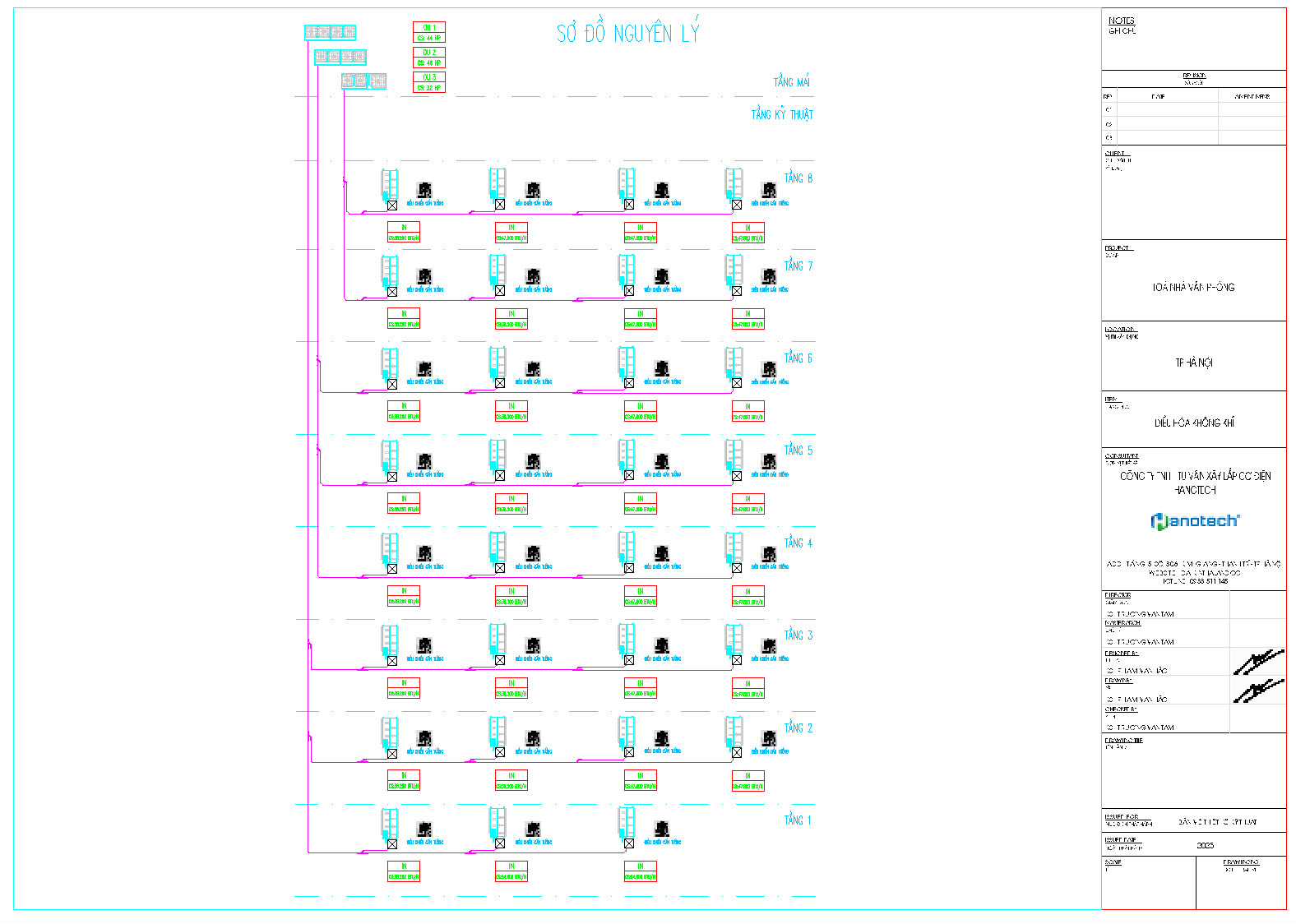

Bản vẽ thiết kế hệ thống điều hoà trung tâm VRVH Daikin

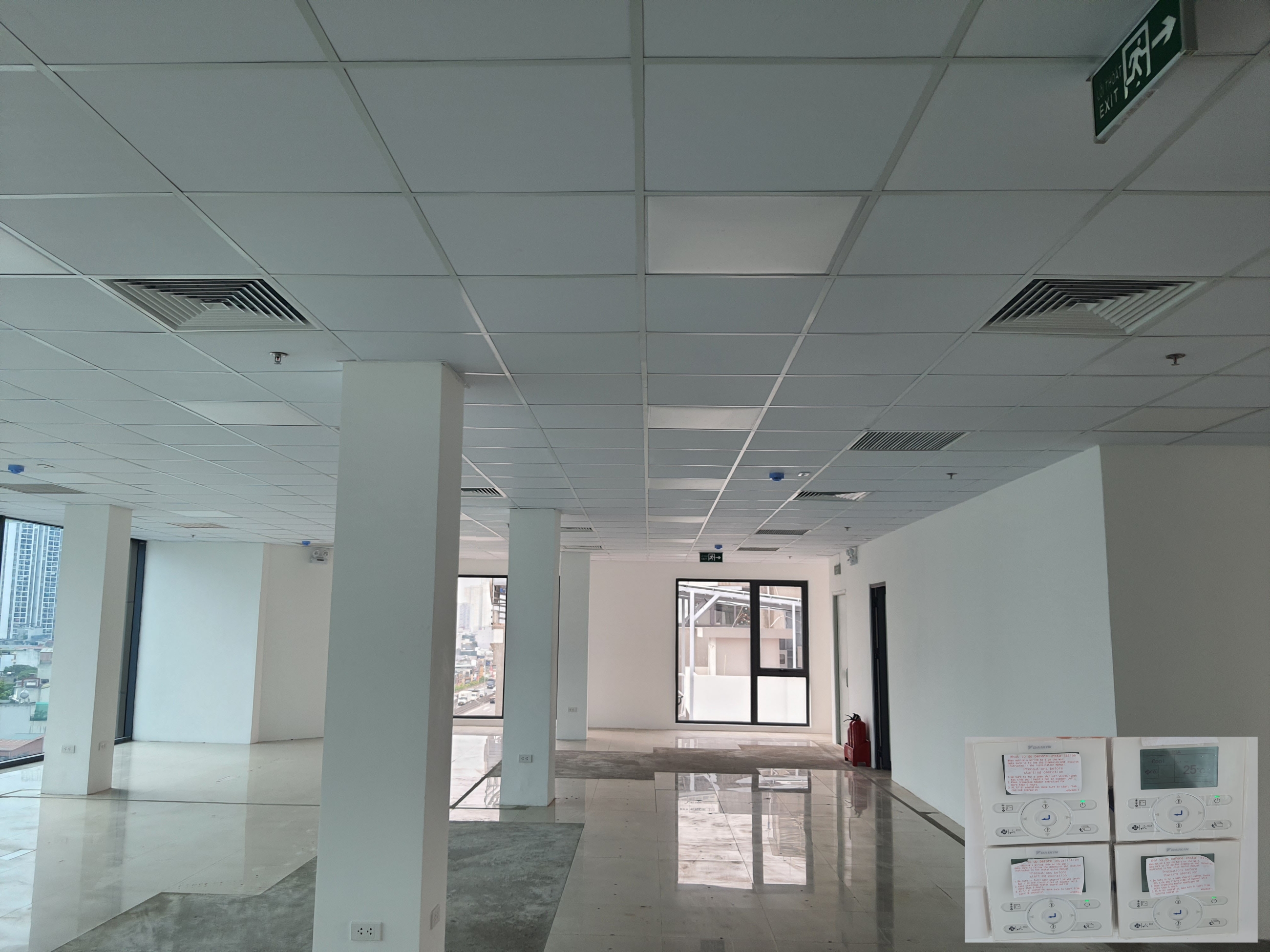

Hình ảnh sau khi lắp đặt thiết bị

Hình ảnh thiết bị VRVH Daikin model: RXYQ32BYM, 44BYM, 46BYM và dàn lạnh model FXMQ63PAVE đến FXMQ125PAVE
