Hướng dẫn sử dụng điều khiển, điều hoà trung tâm VRV Daikin
Hệ thống điều hòa trung tâm Daikin VRV là giải pháp tối ưu cho mọi công trình thương mại, mang đến khả năng làm mát-sưởi ấm thông minh với công nghệ điều khiển môi chất lạnh biến thiên tiên tiến. Nhờ kiểm soát độc lập từng khu vực, VRV giúp các chủ hộ gia đình và doanh nghiệp tiết kiệm đáng kể chi phí vận hành, nâng cao hiệu suất năng lượng và tối ưu trải nghiệm tiện nghi cho từng phòng, từng tầng. Đây là giải pháp điều hòa linh hoạt, hiện đại và bền bỉ dành cho những công trình đòi hỏi tiêu chuẩn cao về chất lượng không khí và quản lý năng lượng.
Hệ thống điều hoà trung tâm VRV gồm có 2 loại chính là:
A) Điều hoà trung tâm VRV4S mini.
B) Điều hoà trung tâm VRV H.
I) Điều hoà trung tâm VRV là gì, bao gồm những bộ phận chính nào?
- Điều hoà trung tâm VRV Daikin (Variable Refrigerant Volume) là hệ thống điều hoà không khí sử dụng một dàn nóng hoặc một cụm gồm hai hoặc 3 dàn nóng kết nối với nhiều dàn lạnh (lên tới 64 dàn lạnh, từ dàn lạnh kiểu treo tường, âm trần, áp trần, điều hoà tủ…) trong cùng một toà nhà.
- Điều hoà trung tâm VRV Daikin gồm có 4 bộ phận chính kết nối, tạo thành một mạch khép kín như sau:
1) Dàn nóng điều hoà trung tâm Daikin VRV.
2) Dàn lạnh điều hoà trung tâm Daikin VRV.
3) Bộ chia gas kết nối đường ống đồng giữa dàn nóng và dàn lạnh.

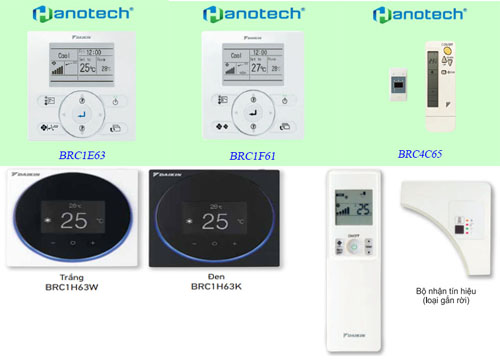

4) Bộ điều khiển bao gồm:
-Loại gắn tường có dây model: BRC1H62W, BRC1H62K, BRC1E63, BRC1F61.
-Loại từ xa không dây model: BRC4C66, BRC4C65, BRC-M Seri.
Ngoài ra Daikin có giải pháp hệ thống Intelligent Touch Manager, kết nối hệ thống điều hoà trung tâm Daikin VRV đến hệ thống quản lý tòa nhà thông qua BACnet® hoặc Lonworks giúp việc liên thông vận hành các toà nhà lớn dễ dàng và hiệu quả hơn.
II) Cách sử dụng điều khiển điều hoà VRV Daikin:

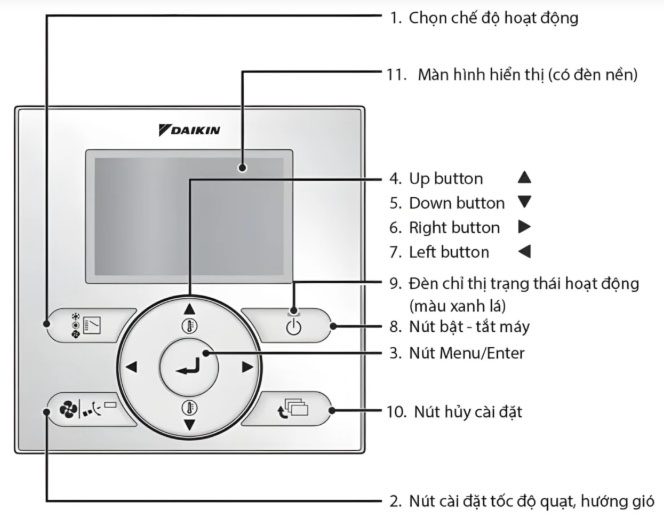

1) Loại gắn tường có dây model BRC1E63.
Là loại thông dụng, tương thích với các dàn lạnh VRV như:
-Âm trần nối ống gió (FXSQ25PAVE9 Dàn lạnh giấu trần nối ống gió điều hòa trung tâm Daikin VRV 9,600 Btu/h), (FXMQ25PAVE Dàn lạnh giấu trần nối ống gió điều hòa trung tâm Daikin VRV 9,600 Btu/h)
-Âm trần Cassette (FXFQ25AVM Dàn lạnh âm trần điều hòa trung tâm Daikin FXFQ25AVM 9,600 Btu/h)
-Treo tường VRV (FXAQ20AVM Dàn Lạnh Treo Tường Điều Hòa Trung Tâm Daikin VRV 7,500 Btu/h)
Tương thích với dàn lạnh điều hoà âm trần nối ống gió cục bộ (FBA50BVMA9/RZF50DVM+BRC1E63/BRC4C66-Máy điều hoà giấu trần nối ống gió- Inverter-1 chiều lạnh -Gas R32- 17100 btu/h-Điện 220V), (FBA50BVMA9 / RZA50DV2V + BRC1E63/BRC4C65-Máy điều hoà giấu trần nối ống gió- Inverter-2 chiều lạnh sưởi-Gas R32- 17100/20500 btu/h-Điện 220V)

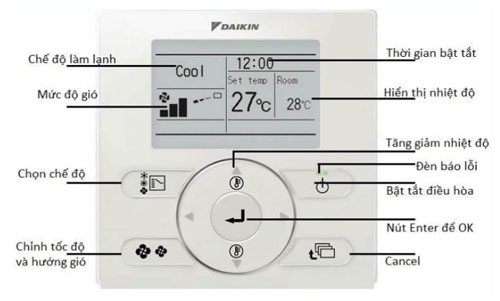

Hướng dẫn sử dụng chi tiết:
| Số nút | Biểu tượng | Chức năng |
| (1) | Chế độ Mode (biểu tượng bông tuyết, mặt trời, cánh quạt) | Điều chỉnh làm lạnh/sưởi ấm/hút ẩm. Các chế độ chạy còn phụ thuộc vào model FCU. |
| (2) | Biểu tượng 2 cánh quạt | Điều chỉnh tốc độ gió, hướng gió. Còn phụ thuộc vào model FCU. |
| (3) | Mũi tên sang trái ↵ (Enter) | Để vào Menu chính, hay sử dụng giống như nút Enter để mở cài đặt đã chọn. |
| (4), (5) | Mũi tên ▲ (lên) và ▼ (xuống) | Tăng giảm nhiệt độ, thay đổi các lựa chọn trong menu. |
| (6), (7) |
Mũi tên ◀️ (sang trái) và ▶️ (sang phải) |
◀️: Quay lại lại menu danh sách trước đó. ▶️: Chọn menu, hiển thị trang tiếp theo của menu. |
| (8) | Vòng tròn có gạch ở đỉnh | ON/OFF dùng để tắt/bật máy. |
| (9) | Biểu tượng đèn xanh trên đồng hồ | Đèn sáng tức là bình thường, đèn nháy là báo lỗi. |
| (10) | Nút 3 hình vuông chồng lên nhau kèm mũi tên hướng lên trên (Cancel) | Cancle (hủy) để trở về màn hình trước đó. |
| (11) | Màn hình | Hiển thị thông tin |
2) Loại gắn tường có dây model BRC1F61.
Cách sử dụng tương tự như BRC1E63 nhưng áp dụng riêng cho model dàn lạnh VRV
(FXEQ20AV36 Dàn lạnh cassette âm trần điều hòa trung tâm Daikin VRV 7,500 Btu/h)

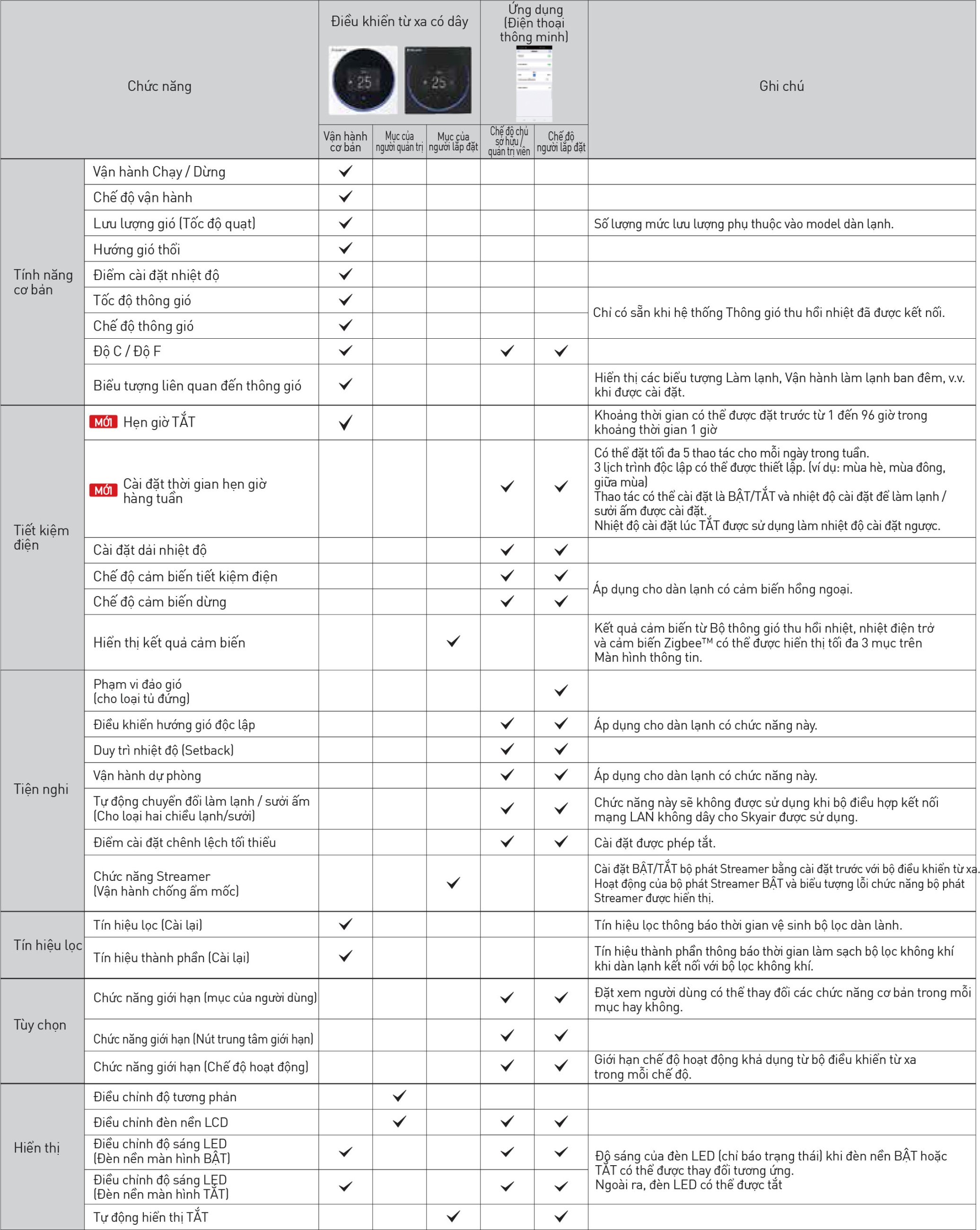

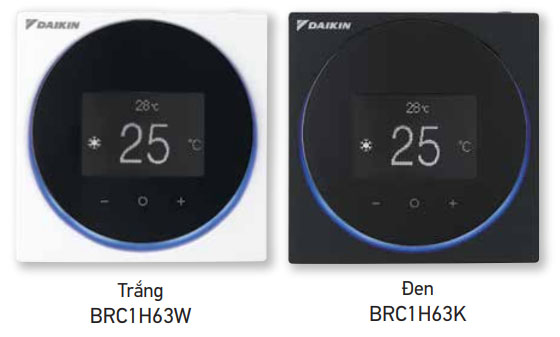

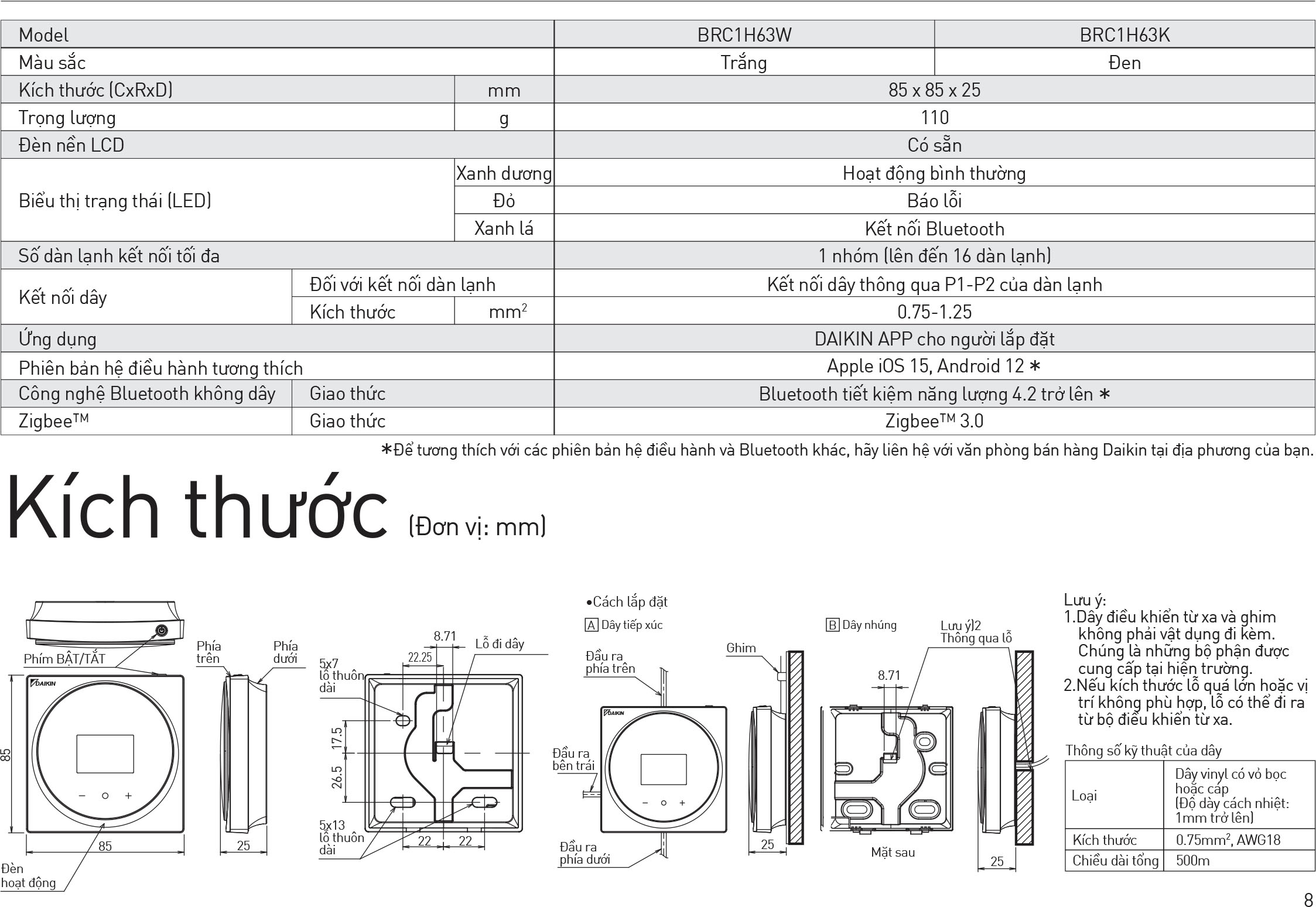

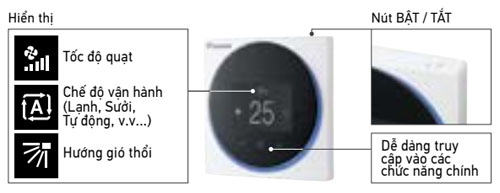

3) Loại gắn tường có dây model BRC1H62W, BRC1H62K mặt nạ thời trang.

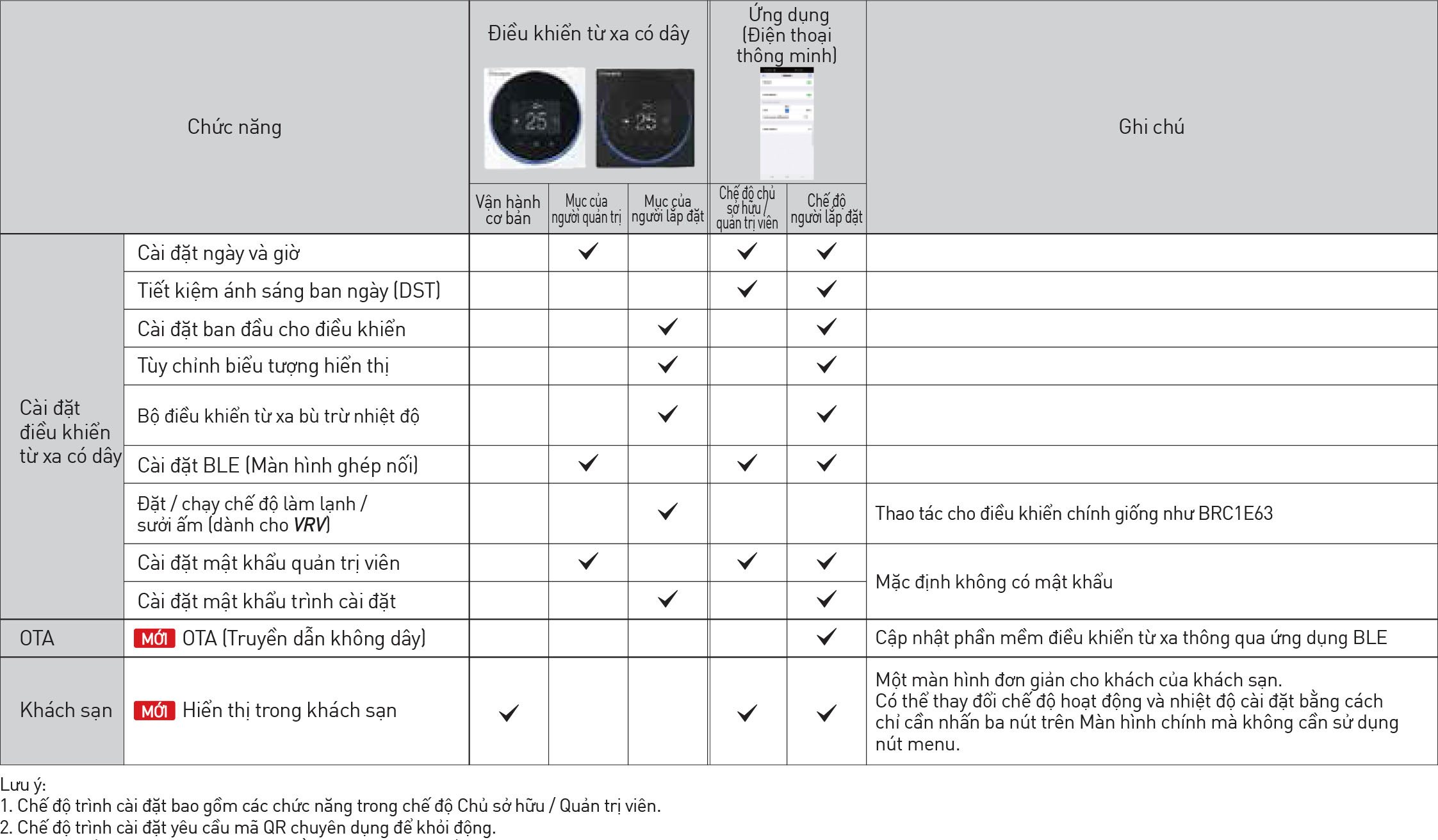

Ứng dụng điện thoại được kết nối với bộ điều khiển này cung cấp 2 chế độ, Chế độ chủ sở hữu / chế độ quản trị viên và chế độ người cài đặt (không có chế độ người dùng).
Bluetooth tiết kiệm năng lượng 4.2.
Hướng dẫn sử dụng chi tiết.

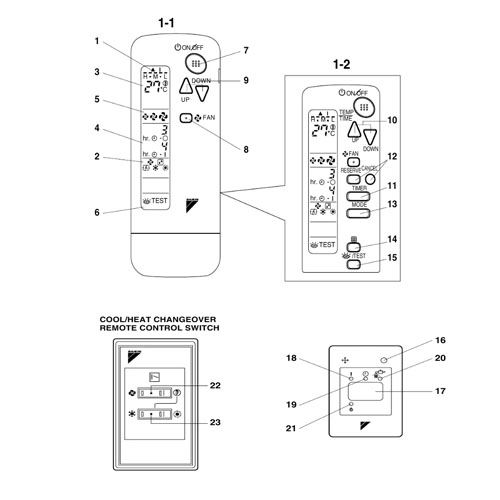

4) Loại từ xa không dây BRC4C65.
Các chế độ hoạt động của điều khiển BRC4C66 tương tự điều khiển 2 chiều lạnh sưởi BRC4C65, tuy nhiên sẽ ko có chế độ Sưởi ấm và hút ẩm.
Hướng dẫn sử dụng chi tiết.
| Số nút | Biểu tượng | Chức năng |
| (1) | Đèn sáng | Thể hiện có tín hiệu. |
| (2) | Chế độ vận hành (Quạt, hút ẩm, auto, bông tuyết, sưởi ấm) | Hiển thị chế độ hiện tại đang sử dụng. |
| (3) | Số nhiệt độ | Hiển thị nhiệt độ đã cài đặt. |
| (4) | Thời gian đã cài đặt | Hiển thị thời gian bắt đầu hoặc dừng hoạt động. |
| (5) | Hình quạt 4 cánh | Hiển thị tốc độ quạt đã cài đặt. |
| (6), (15) |
Thử nghiệm hoạt động, nút Test |
Hiển thị máy đang hoạt động ở chế độ chạy thử |
| (7) | Nút On/ off | Nhấn 1 lần máy hoạt động, nhấn lần nữa máy sẽ dừng |
| (8) | Hình quạt 4 cánh | Chọn tốc độ quạt: Thấp, trung bình, cao. |
| (9) | Biểu tượng mũi tên Up Down | Cài đặt nhiệt độ, Up tăng, Down giảm. |
| (10), (11) | Mở lắp ngoài, nhấn nút số 11 Time | Tăng giảm thời gian bắt đầu chạy hoặc dừng. |
| (12) | Pese, Cancel | Nút đặt trước, hủy hẹn giờ |
| (13) | Mode | Chọn chế độ vận hành (Quạt, hút ẩm, auto, bông tuyết, sưởi ấm) |
| (14) | Ô bàn cờ | Đặt lại báo bộ lọc |
| (16) | Nút ấn | Vận hành khẩn cấp khi điều khiển từ xa hỏng |
| (17) | Hình chữ nhật | Nơi nhận tiến hiệu từ điều khiển từ xa |
| (18) | Đèn màu đỏ | Sáng khi máy hoạt động bình thường, nhấp nháy khi máy gặp sự cố |
| (19) | Đèn màu xanh lá | Sáng thể hiện đang hẹn giờ chạy máy |
| (20) | Đèn màu đỏ | Đèn sáng thể hiện cần vệ sinh lưới lọc |
| (21) | Đèn màu cam | Quá trình rã đông bắt đầu |
| (22) | Chế độ vận hành (Quạt, hút ẩm, auto, bông tuyết, sưởi ấm) | Chế độ hiện tại đang sử dụng. |
| (23) | Bông tuyết hay mặt trời | Thể hiện chế độ làm mát hay sưởi âm |

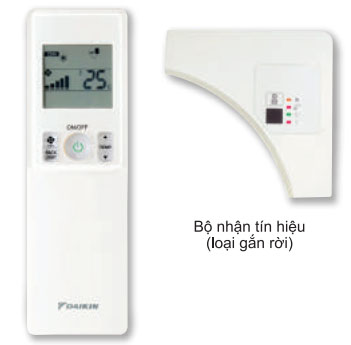

5) Loại từ xa không dây BRC-M seri.
