Các loại cửa gió sử dụng cho điều hòa âm trần nối ống gió và điều hòa trung tâm VRV
Trong hệ thống điều hòa âm trần nối ống gió hay điều hòa trung tâm VRV Daikin, cửa gió (miệng gió) là bộ phận cuối cùng phân phối không khí vào không gian sử dụng. Dù chỉ chiếm một phần nhỏ trong tổng chi phí đầu tư, cửa gió lại ảnh hưởng trực tiếp đến khả năng phân phối gió, độ ồn, hiệu quả làm lạnh và tính thẩm mỹ của công trình.
Một hệ thống VRV được thiết kế tốt nhưng lựa chọn sai loại cửa gió có thể dẫn đến hiện tượng gió thổi không đều, tạo vùng nóng – lạnh cục bộ, tăng tiếng ồn và làm giảm hiệu suất vận hành. Vì vậy, việc lựa chọn đúng loại cửa gió ngay từ giai đoạn thiết kế là yếu tố rất quan trọng. Các loại cửa gió được phân loại theo chức năng như cửa gió cấp, cửa gió hồi, cửa gió lấy gió tươi và cửa gió thải; đồng thời có nhiều kiểu dáng như khuếch tán vuông, Linear, Slot, Egg Crate hay nan Z để phù hợp với từng mục đích sử dụng.
Vai trò của cửa gió trong hệ thống điều hòa VRV
Một bộ cửa gió phù hợp sẽ mang lại nhiều lợi ích:
- Phân phối luồng gió đồng đều trong phòng.
- Giảm hiện tượng gió thổi trực tiếp vào người.
- Hạn chế tiếng ồn khi vận hành.
- Đảm bảo đúng lưu lượng thiết kế.
- Tăng tính thẩm mỹ cho nội thất.
- Hỗ trợ hệ thống VRV hoạt động tiết kiệm điện.
Hanotech luôn tính toán đồng thời lưu lượng gió, áp suất tĩnh, độ ồn và kiến trúc nội thất trước khi lựa chọn loại cửa gió cho từng công trình.
1. Cửa gió khuếch tán vuông (Square Diffuser)
Đây là loại cửa gió cấp phổ biến nhất trong các công trình có trần thạch cao hoặc trần nổi.
Đặc điểm
- Thổi gió 4 hướng.
- Phân phối gió đều.
- Kích thước đa dạng.
- Chế tạo bằng nhôm sơn tĩnh điện.

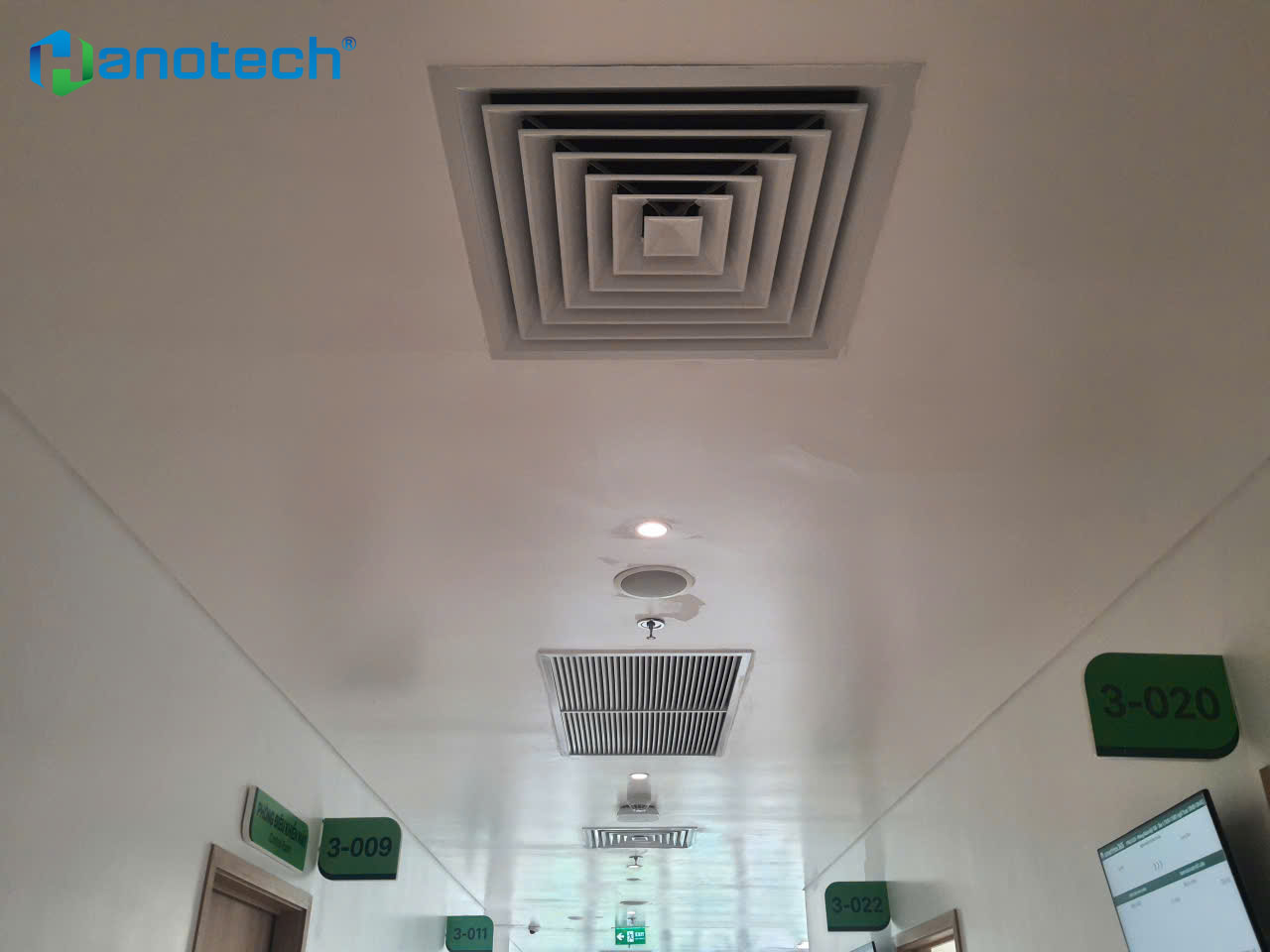

Cửa gió khuếch tán vuông kích thước 600x600 mm
Ứng dụng
- Văn phòng.
- Trường học.
- Phòng họp.
- Showroom.
- Cửa hàng.
Ưu điểm lớn nhất là khả năng phân phối gió đồng đều trên diện tích rộng, đặc biệt phù hợp với các không gian có chiều cao trần trung bình.
2. Cửa gió Linear (Nan T)
Linear là loại cửa gió được sử dụng rất nhiều trong các công trình hiện đại.

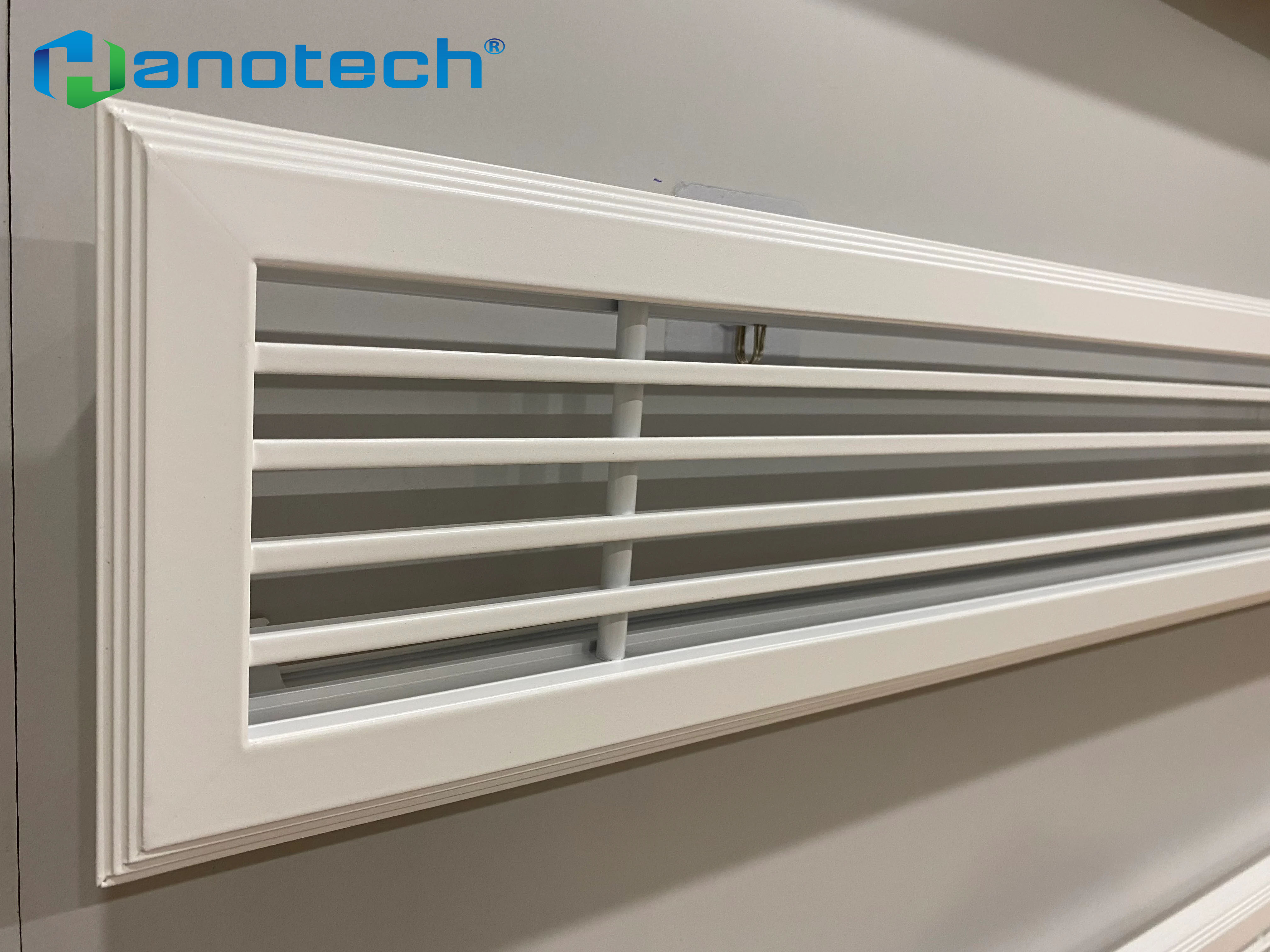

Cửa gió nan T có viền
Ưu điểm
- Thiết kế dài và mảnh.
- Tính thẩm mỹ cao.
- Có thể lắp trên tường hoặc trần.
- Dùng cho cả cửa cấp và cửa hồi.
Phù hợp với
- Văn phòng hạng A.
- Khách sạn.
- Biệt thự.
- Trung tâm thương mại.
Hanotech thường sử dụng cửa gió Linear cho các dự án yêu cầu kiến trúc hiện đại và tối giản.
3. Cửa gió khe Slot (Linear Slot Diffuser)
Đây là dòng cửa gió cao cấp được sử dụng rất nhiều trong biệt thự và các công trình sang trọng.

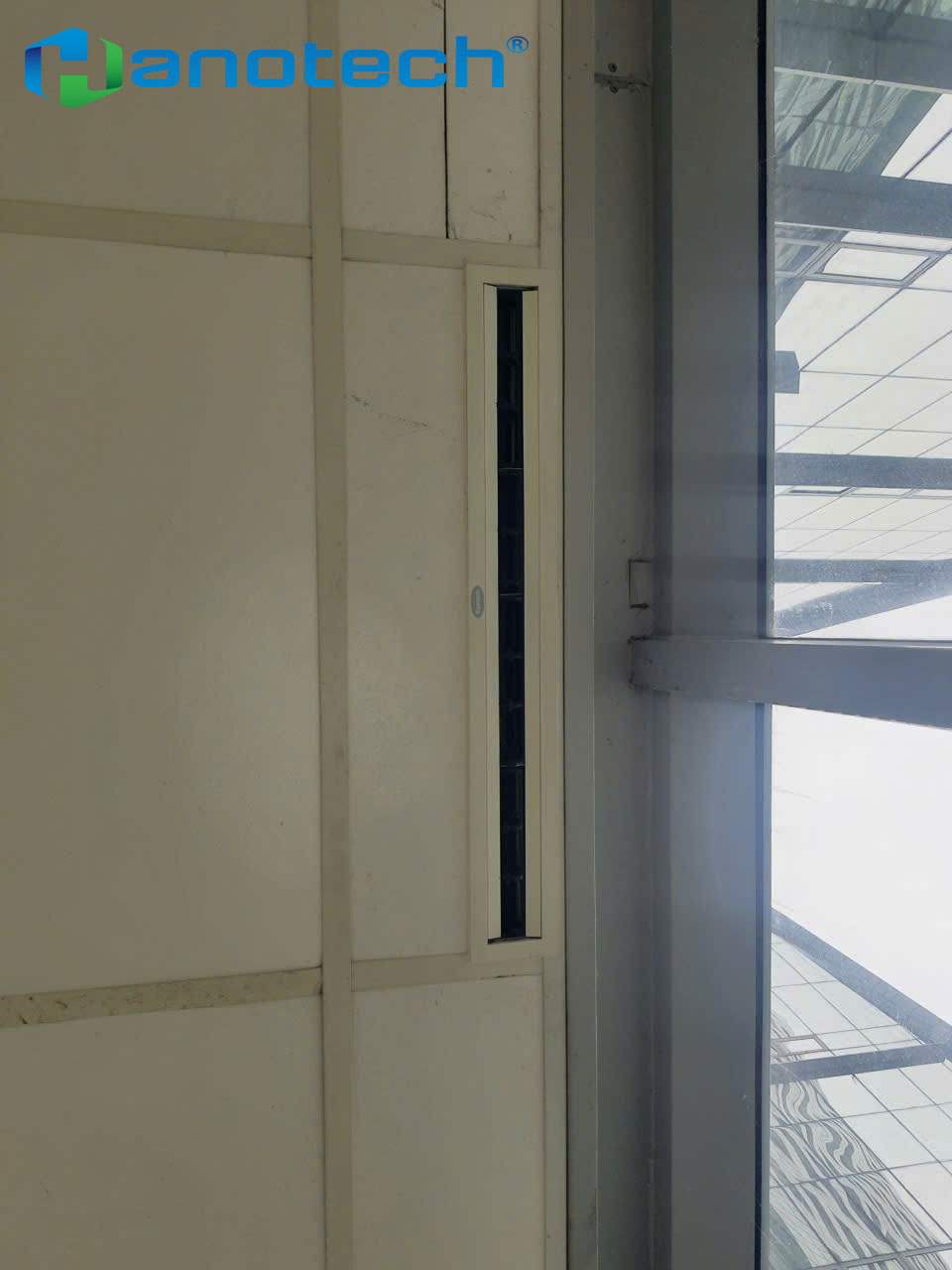

Cửa gió Slot 1 khe, sử dụng công trình bệnh viện trung ương quân đội 108
Đặc điểm
- Có loại 1 khe, 2 khe, 3 khe hoặc nhiều khe.
- Điều chỉnh hướng gió linh hoạt.
- Có Plenum Box phân phối áp suất đều.
- Gần như "ẩn" vào trần nhà.
Ưu điểm
- Rất đẹp.
- Phân phối gió đều.
- Độ ồn thấp.
- Phù hợp với thiết kế nội thất cao cấp.
Hanotech ưu tiên lựa chọn cửa gió Slot cho các biệt thự, khách sạn và căn hộ cao cấp nhằm tạo sự liền mạch với kiến trúc nội thất.
4. Cửa gió hồi Egg Crate
Đây là loại cửa chuyên dùng để hồi gió.

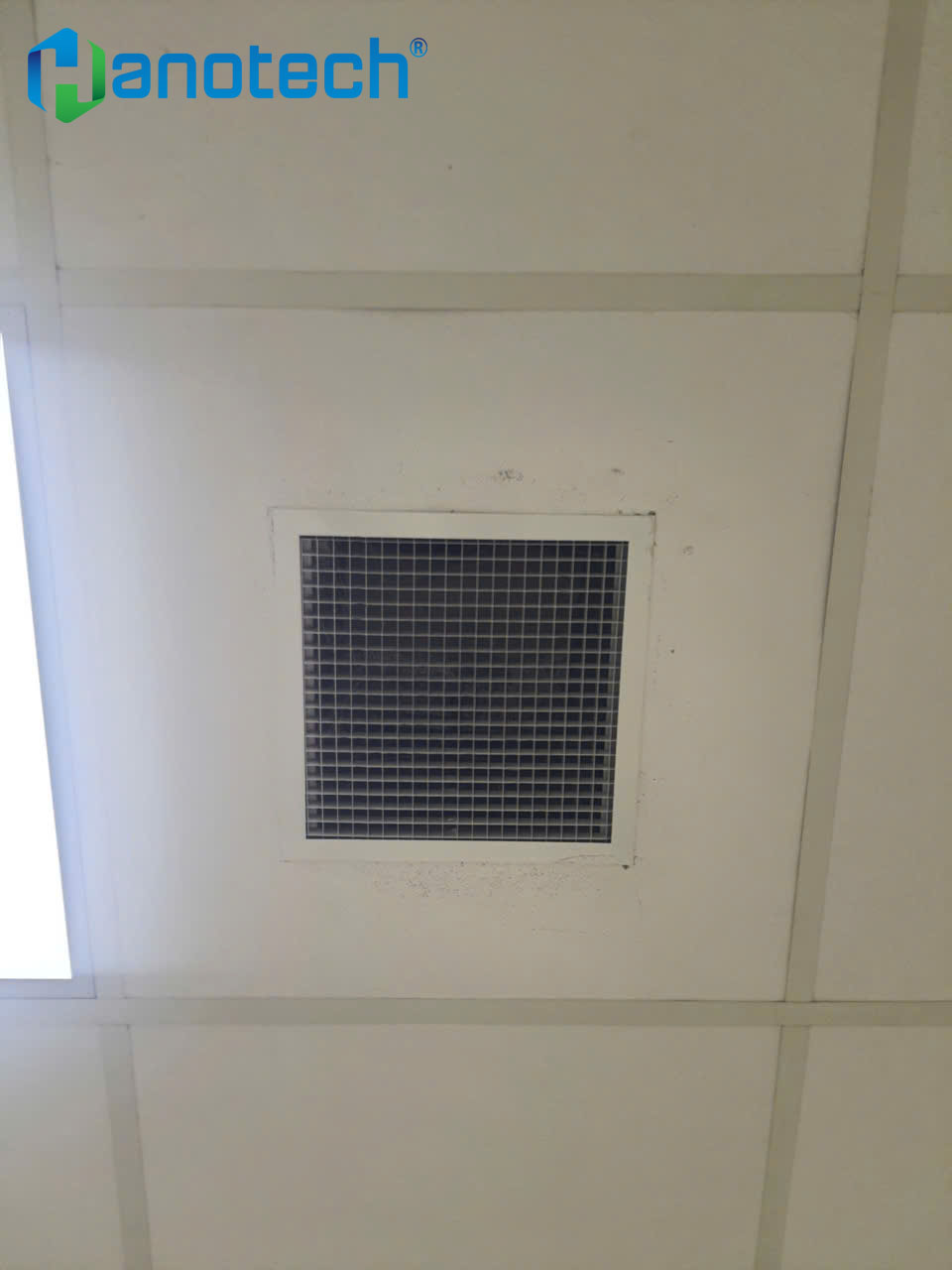

Cửa gió hồi nan thẳng, kích thước vuông 450x450mm
Đặc điểm
- Kết cấu dạng ô vuông.
- Độ thông thoáng lớn.
- Tổn thất áp suất thấp.
- Dễ tháo lắp vệ sinh.
Ứng dụng:
- Điều hòa VRV.
- Điều hòa nối ống gió.
- Phòng sạch.
- Văn phòng.
Đối với hệ thống VRV, cửa hồi Egg Crate thường kết hợp với lưới lọc để duy trì chất lượng không khí và thuận tiện cho công tác bảo dưỡng.
5. Cửa gió Nan Z (Louver)
Khác với các loại cửa gió trong nhà, Nan Z chủ yếu dùng ngoài trời.

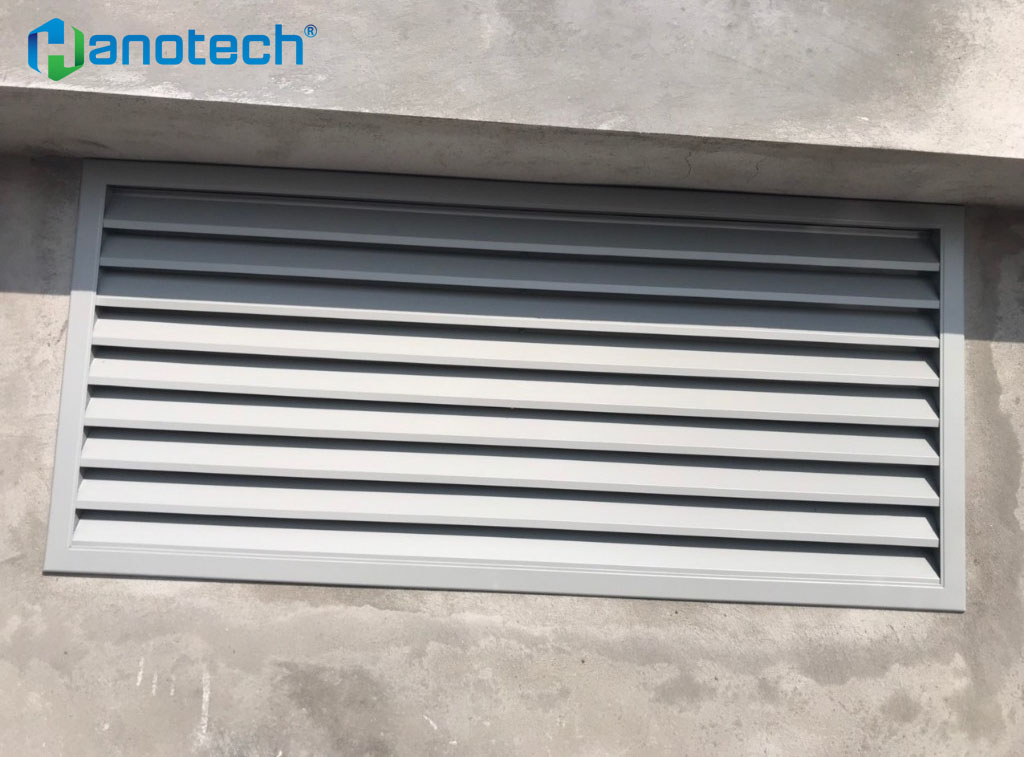

Cửa gió nan Z, lắp ngoài trời, có lưới chống côn trùng xâm nhập
Công dụng
- Lấy gió tươi.
- Thải gió.
- Che mưa.
- Chắn côn trùng.
Thường được lắp tại:
- Phòng máy.
- Mặt ngoài công trình.
- Khu vực thông gió.
Có thể tích hợp lưới chắn côn trùng hoặc màng lọc để bảo vệ hệ thống đường ống gió.
6. Cửa gió không viền
Đây là xu hướng thiết kế mới trong các công trình cao cấp.

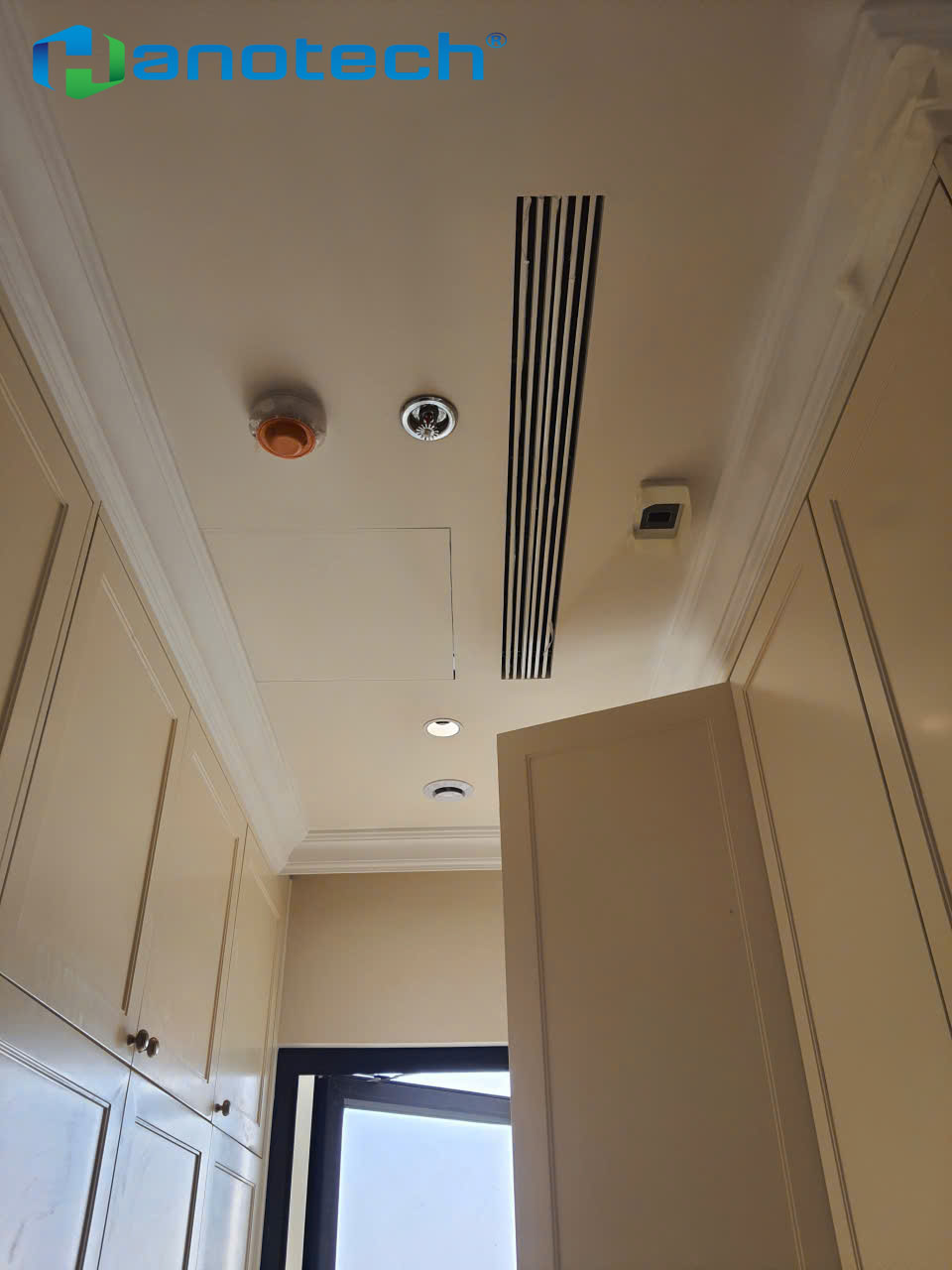

Cửa gió âm trần không viền, kích thước bề mặt 1000x100mm

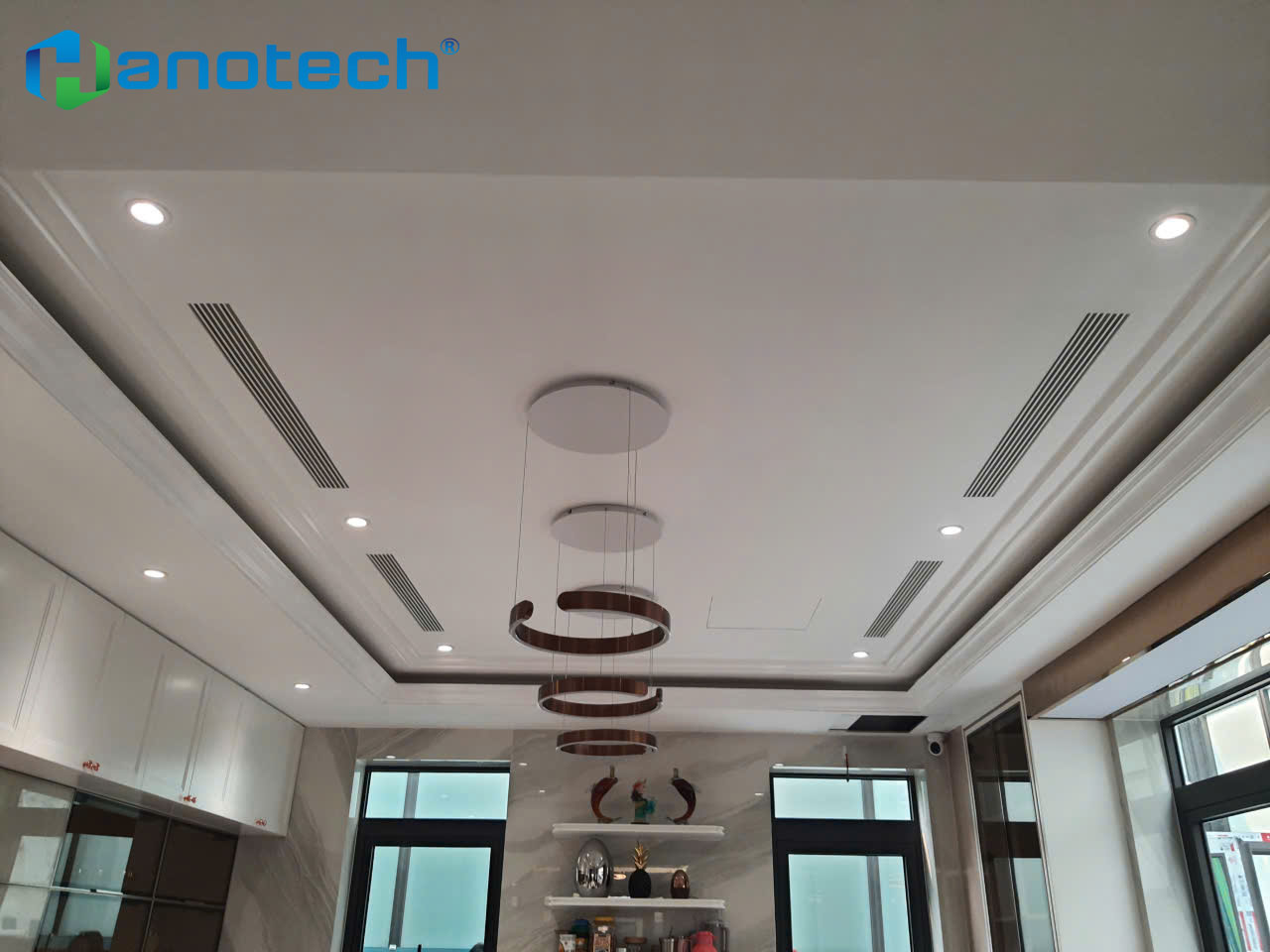

Cửa gió âm trần không viền, kích thước bề mặt 1200x100mm
Ưu điểm:
- Gần như hòa vào trần.
- Kiến trúc tối giản.
- Sang trọng.
- Khó nhận biết bằng mắt thường.
Loại cửa này được sử dụng nhiều trong biệt thự, villa và căn hộ cao cấp theo phong cách hiện đại.
Nên lựa chọn cửa gió nào?
| Loại công trình | Cửa gió đề xuất |
|---|---|
| Văn phòng | Nan T + Cửa Slot |
| Chung cư | Nan T, âm trần không viền |
| Biệt thự | Nan T, âm trần không viền |
| Khách sạn | Nan T + Cửa Slot + Khuếch tán |
| Showroom | Cửa Slot + Khuếch tán |
| Nhà hàng | Nan T + Khuếch tán |
| Phòng họp | Khuếch tán + âm trần không viền |
| Hành lang | Khuếch tán + nan T |
Ngoài yếu tố thẩm mỹ, việc lựa chọn cần dựa trên lưu lượng gió, áp suất tĩnh của dàn lạnh, chiều cao trần và yêu cầu về độ ồn.
Những sai lầm thường gặp
Nhiều chủ đầu tư chỉ quan tâm đến hình thức mà bỏ qua các thông số kỹ thuật. Một số lỗi phổ biến gồm:
- Chọn cửa gió quá nhỏ.
- Chọn sai loại cửa cấp hoặc cửa hồi.
- Không sử dụng Plenum Box.
- Không lắp van điều chỉnh lưu lượng (OBD/VCD).
- Bố trí cửa gió không hợp lý.
Các sai sót này có thể làm giảm hiệu quả phân phối không khí và tăng tiếng ồn của hệ thống HVAC.
Hanotech – Đồng hành cùng giải pháp điều hòa trung tâm VRV
Hanotech là đơn vị chuyên tư vấn, thiết kế và thi công hệ thống điều hòa trung tâm VRV Daikin. Bên cạnh việc lựa chọn dàn nóng và dàn lạnh phù hợp, đội ngũ kỹ sư Hanotech còn tính toán chi tiết hệ thống ống gió, kích thước Plenum Box, lưu lượng và chủng loại cửa gió để đảm bảo:
- Phân phối gió đồng đều.
- Độ ồn thấp.
- Tiết kiệm điện năng.
- Tính thẩm mỹ cao.
- Thuận tiện bảo trì và vệ sinh.
Với phương châm "Làm tốt ngay từ đầu", Hanotech luôn mang đến giải pháp điều hòa không khí tối ưu cho văn phòng, khách sạn, biệt thự, chung cư cao cấp, nhà xưởng và trung tâm thương mại.
Kết luận
Cửa gió là bộ phận không thể thiếu trong hệ thống điều hòa âm trần nối ống gió và điều hòa trung tâm VRV. Việc lựa chọn đúng loại cửa gió không chỉ nâng cao hiệu quả phân phối không khí mà còn góp phần tiết kiệm điện, giảm tiếng ồn và tăng giá trị thẩm mỹ cho công trình.
Nếu bạn đang cần tư vấn thiết kế hoặc thi công hệ thống điều hòa trung tâm Daikin, Hanotech sẵn sàng đồng hành từ khâu khảo sát, thiết kế đến lắp đặt và bảo trì, giúp hệ thống vận hành ổn định, bền bỉ và đạt hiệu suất tối ưu.
