Thiết kế điều hòa trung tâm VRV: 8 lưu ý quan trọng cần biết

Thiết kế điều hòa trung tâm VRV: 8 lưu ý quan trọng cần biết
    Sao chép URL

    Thiết kế điều hòa trung tâm VRV không chỉ là chọn công suất

    Nhiều chủ đầu tư cho rằng chỉ cần tính đúng công suất là hệ thống điều hòa trung tâm VRV sẽ hoạt động hiệu quả. Thực tế, đây chỉ là một phần rất nhỏ trong toàn bộ quá trình thiết kế.

    Một hệ thống VRV vận hành ổn định trong 15–20 năm phụ thuộc rất lớn vào việc phối hợp giữa:

    • Thiết kế kiến trúc
    • Thiết kế nội thất
    • Thiết kế điện
    • Thiết kế trần
    • Thiết kế MEP

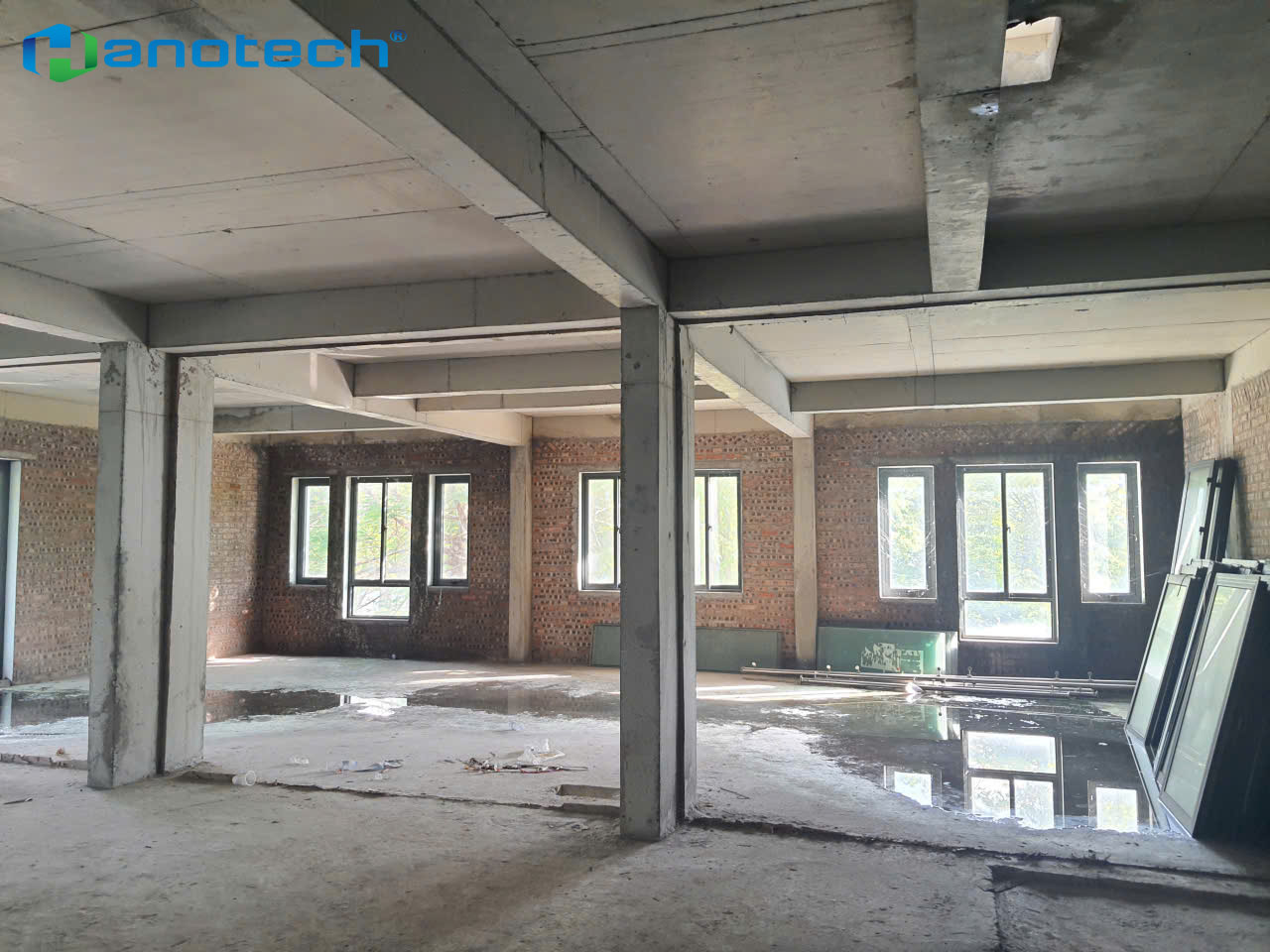

    Mặt bằng trần hiện trạng khi nhà thầu điều hoà trung tâm vrv Daikin Hanotech khảo sát

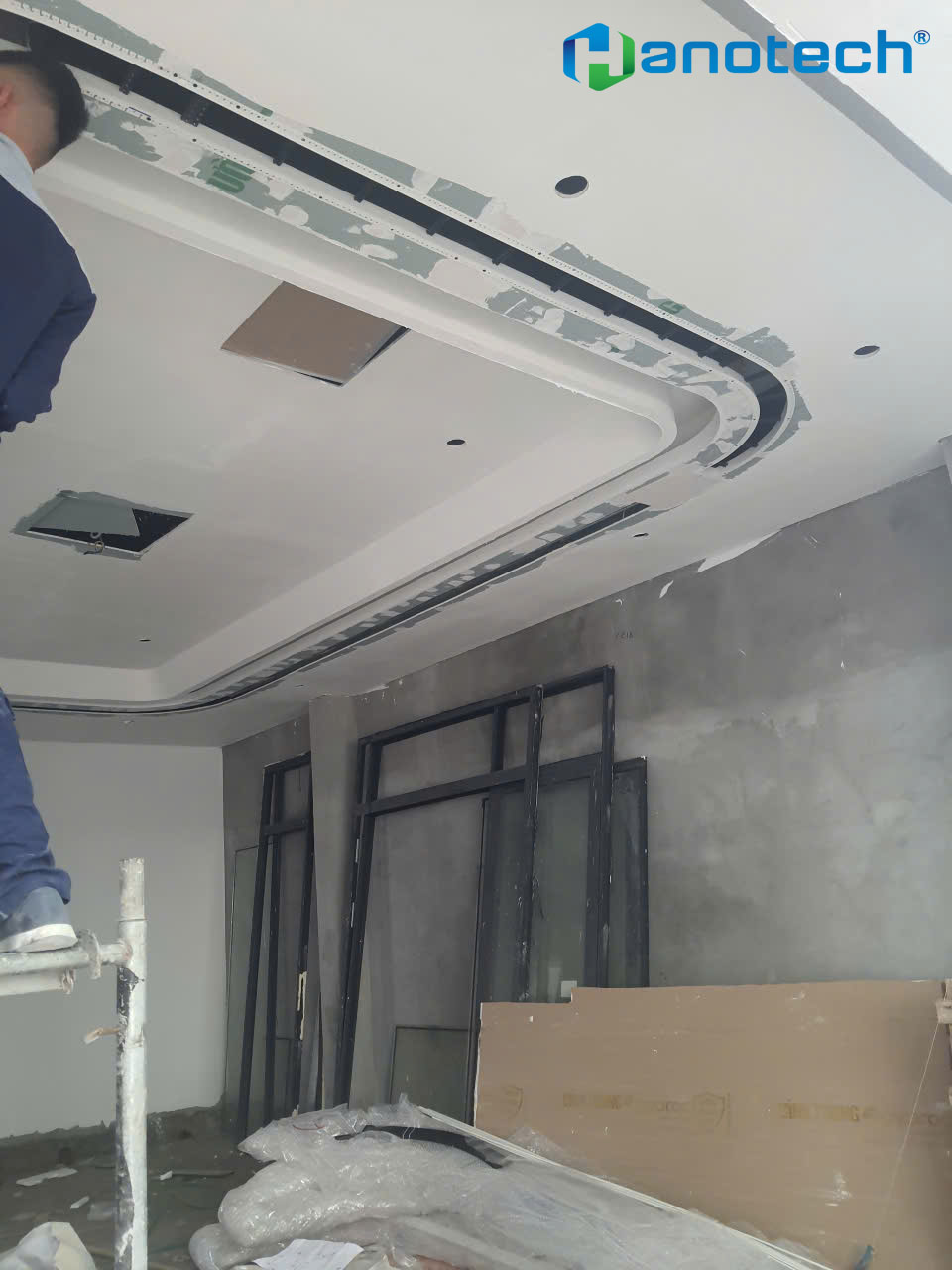

    Mặt bằng trần sau khi nhà thầu điều hoà trung tâm vrv Daikin Hanotech lắp đặt dàn lạnh, trần thạch cao đóng tấm xong

    Mời Quý Anh chị tham khảo các loại cửa gió tại đây (https://daikinthailand.co/cac-loai-cua-gio-dieu-hoa-am-tran-noi-ong-gio-vrv-1-2-1914020.html)

    Nếu những bộ môn này không được đồng bộ ngay từ đầu, công trình rất dễ gặp các vấn đề như:

    • Gió thổi không đều
    • Miệng gió bị che khuất
    • Không có cửa bảo trì
    • Đèn chiếu sáng gây chói
    • Không đủ không gian lắp đặt
    • Phải phá trần sau khi hoàn thiện

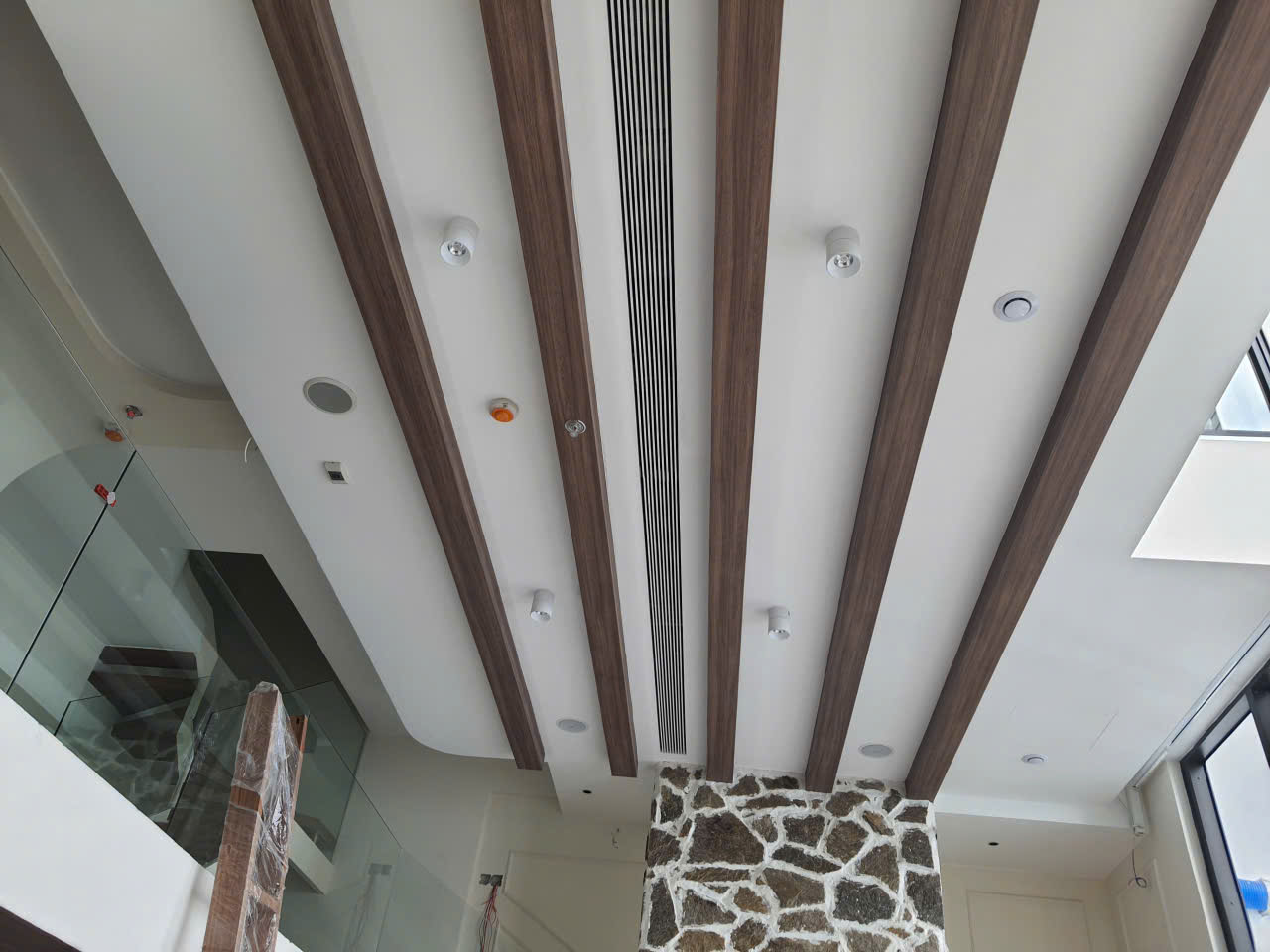

    Mặt bằng trần bao gồm nhiều hạng mục thiết bị, nếu không được phối hợp tốt ngay từ đầu dẫn tới ảnh hưởng thẩm mỹ chung công trình

    Mặt bằng trần hiện trạng khi nhà thầu điều hoà trung tâm vrv Daikin

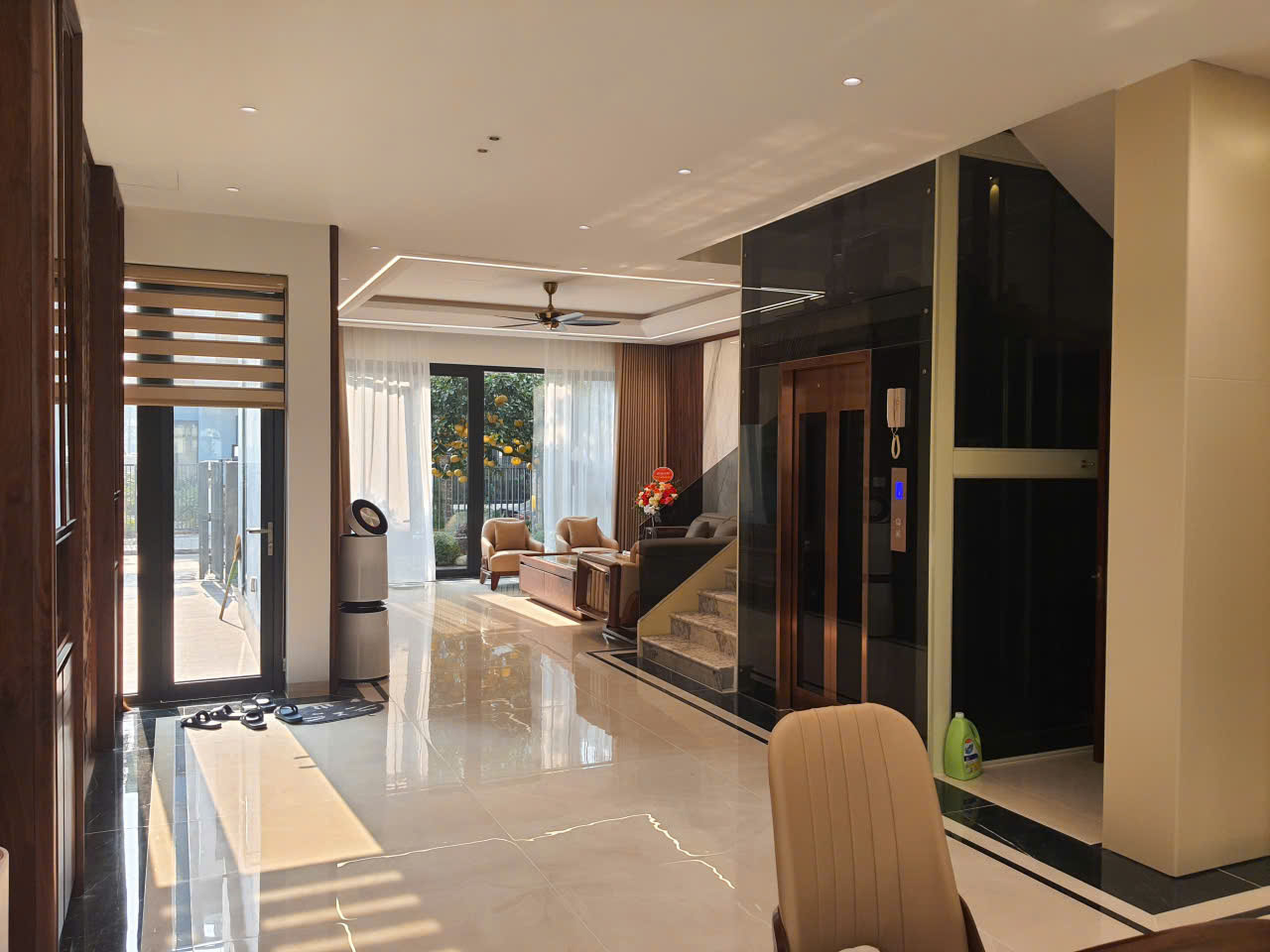

    Phối hợp bản vẽ chuẩn ngay từ đầu sẽ đảm bảo thẩm mỹ, đúng kỹ thuật, thuận lợi trong quá trình sử dụng và bảo dưỡng sửa chữa sau này

    Đây cũng là lý do các đơn vị chuyên nghiệp như Hanotech luôn tham gia từ giai đoạn thiết kế thay vì chỉ cung cấp và lắp đặt thiết bị.

    1. Cao độ trần là yếu tố quan trọng nhất khi thiết kế VRV

    Đối với hệ thống điều hòa trung tâm VRV, đặc biệt là máy âm trần nối ống gió, khoảng không gian phía trên trần quyết định khả năng thi công.

    Thông thường cần bố trí đủ không gian cho:

    • Dàn lạnh
    • Ống gió
    • Ống gas
    • Ống nước ngưng
    • Dây điện điều khiển
    • Lớp bảo ôn

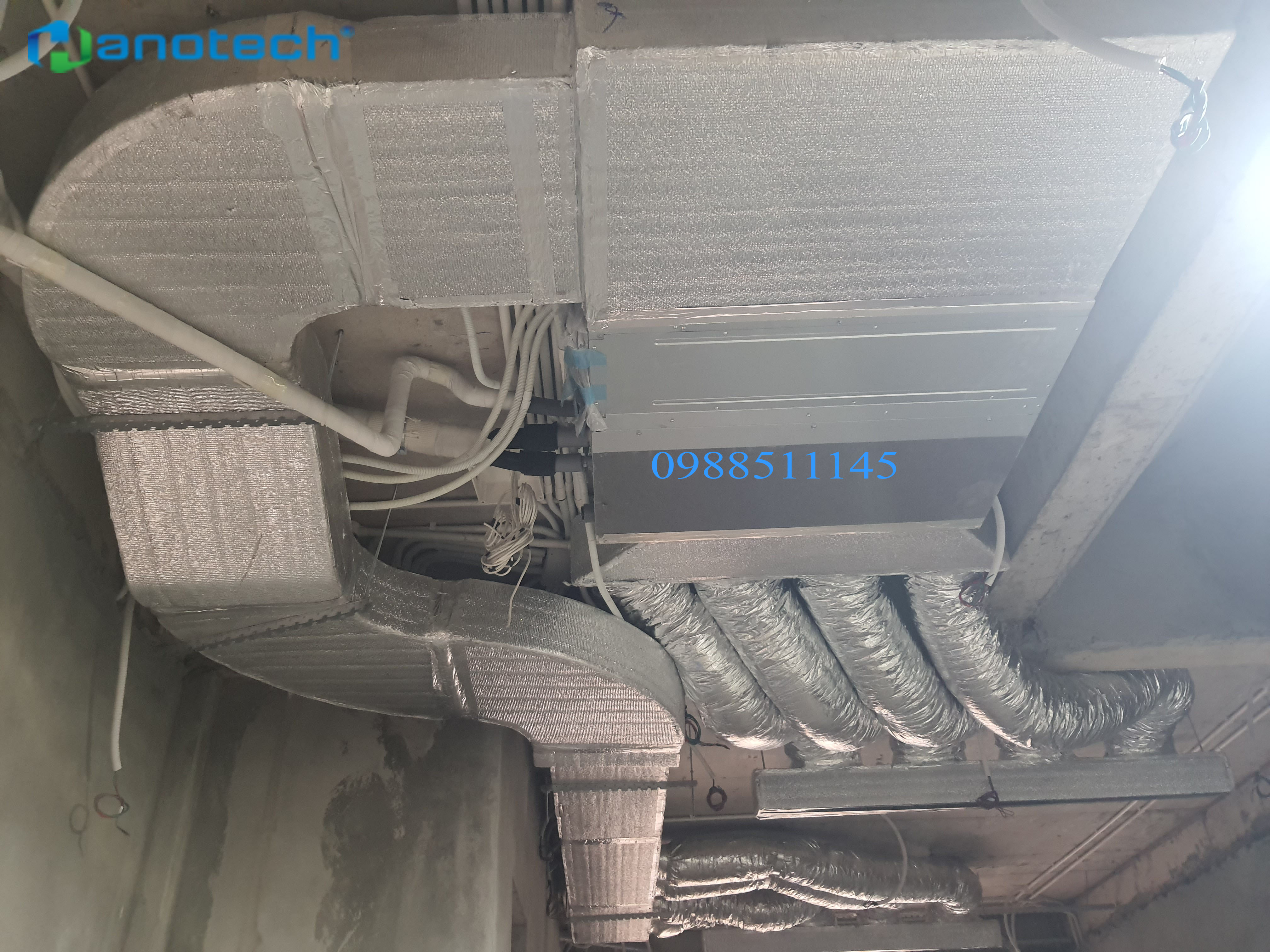

    Hình ảnh Dàn lạnh âm trần vrv khi nhà thầu điều hoà trung tâm vrv Daikin Hanotech lắp đặt

    Dàn lạnh âm trần nối ống gió vrv Daikin (https://daikinthailand.co/fxsq63pave-dan-lanh-giau-tran-noi-ong-gio-dieu-hoa-trung-tam-daikin-vrv-24200-btuh-1-1-70399142.html)

    Nếu cao độ trần quá thấp sẽ dẫn đến:

    • Không đủ khoảng lắp đặt
    • Giảm kích thước ống gió
    • Lưu lượng gió giảm
    • Độ ồn tăng
    • Khó bảo trì

    Khuyến nghị

    • Xác định cao độ trần ngay từ bước thiết kế kiến trúc.
    • Phối hợp với đơn vị điều hòa trước khi thi công trần thạch cao.
    • Kiểm tra va chạm với dầm, ống PCCC và hệ thống điện.

    2. Không bố trí đèn chiếu sáng ngay trước cửa gió

    Một lỗi rất phổ biến là đèn downlight được lắp ngay trước cửa gió cấp.

    Điều này gây ra:

    • Luồng gió bị cản
    • Ánh sáng rung khi có gió mạnh
    • Cảm giác khó chịu cho người sử dụng
    • Giảm tính thẩm mỹ của trần

    Ngoài ra, nếu đèn quá gần miệng gió, nhiệt lượng từ đèn cũng ảnh hưởng đến cảm biến nhiệt độ của dàn lạnh.

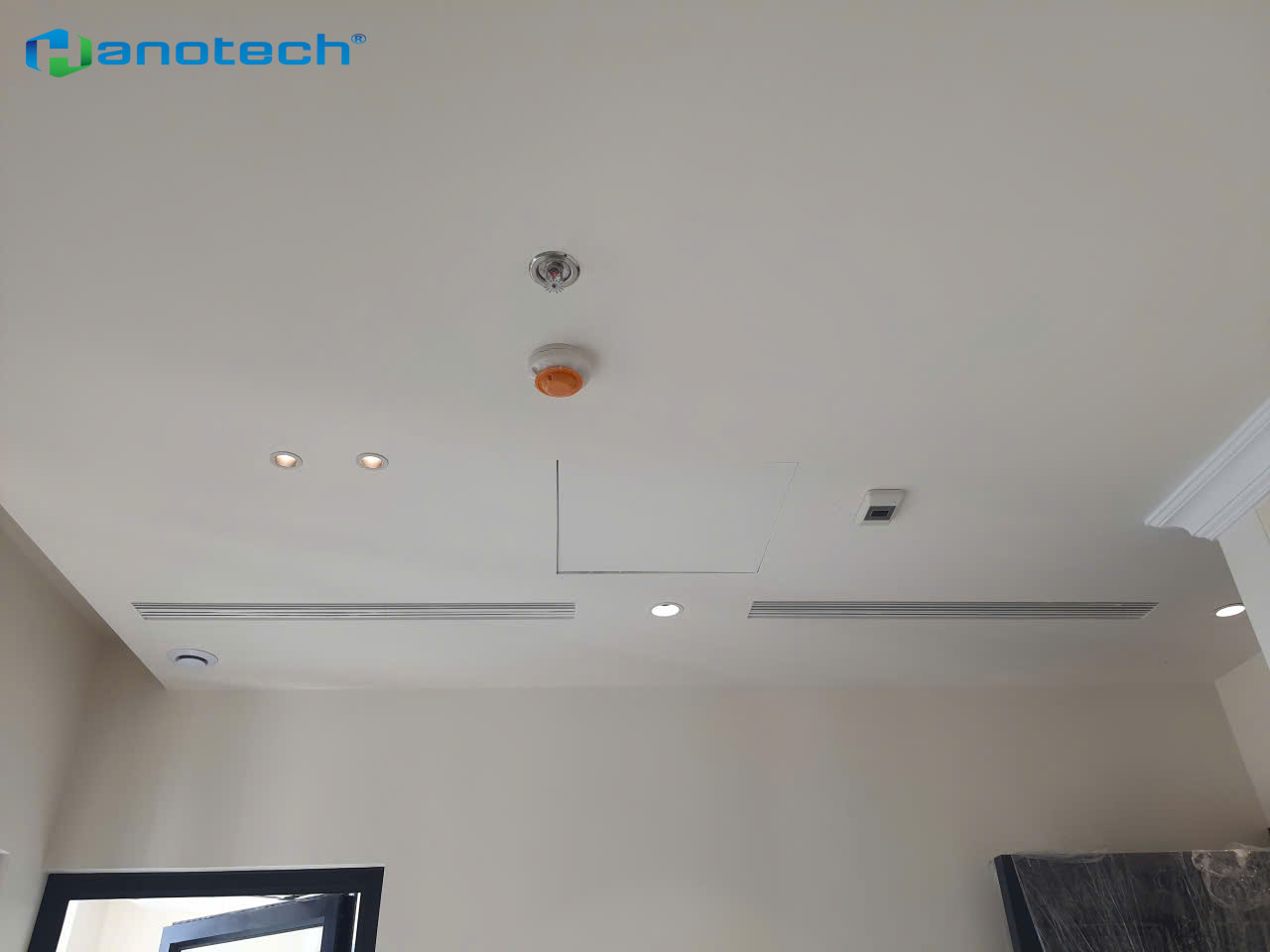

    Mặt bằng trần hoàn thiện cần đáp ứng đầy đủ các tiêu chí vị trí, khoảng cách, không gian các hạng mục Điều hoà, đèn chiếu sáng, phòng cháy chữa cháy, cửa thăm kỹ thuật

    Giải pháp

    • Giữ khoảng cách hợp lý giữa cửa gió và đèn.
    • Phối hợp bản vẽ MEP và bản vẽ nội thất trước khi triển khai.

    3. Luôn bố trí cửa thăm trần cho từng dàn lạnh

    Đây là hạng mục thường bị bỏ quên.

    Sau vài năm sử dụng, hệ thống cần:

    • Vệ sinh dàn lạnh
    • Kiểm tra bơm nước ngưng
    • Bảo dưỡng quạt
    • Kiểm tra bo mạch
    • Xử lý sự cố

    Nếu không có cửa thăm:

    • Phải cắt trần
    • Tăng chi phí sửa chữa
    • Mất thẩm mỹ
    • Thời gian bảo trì kéo dài

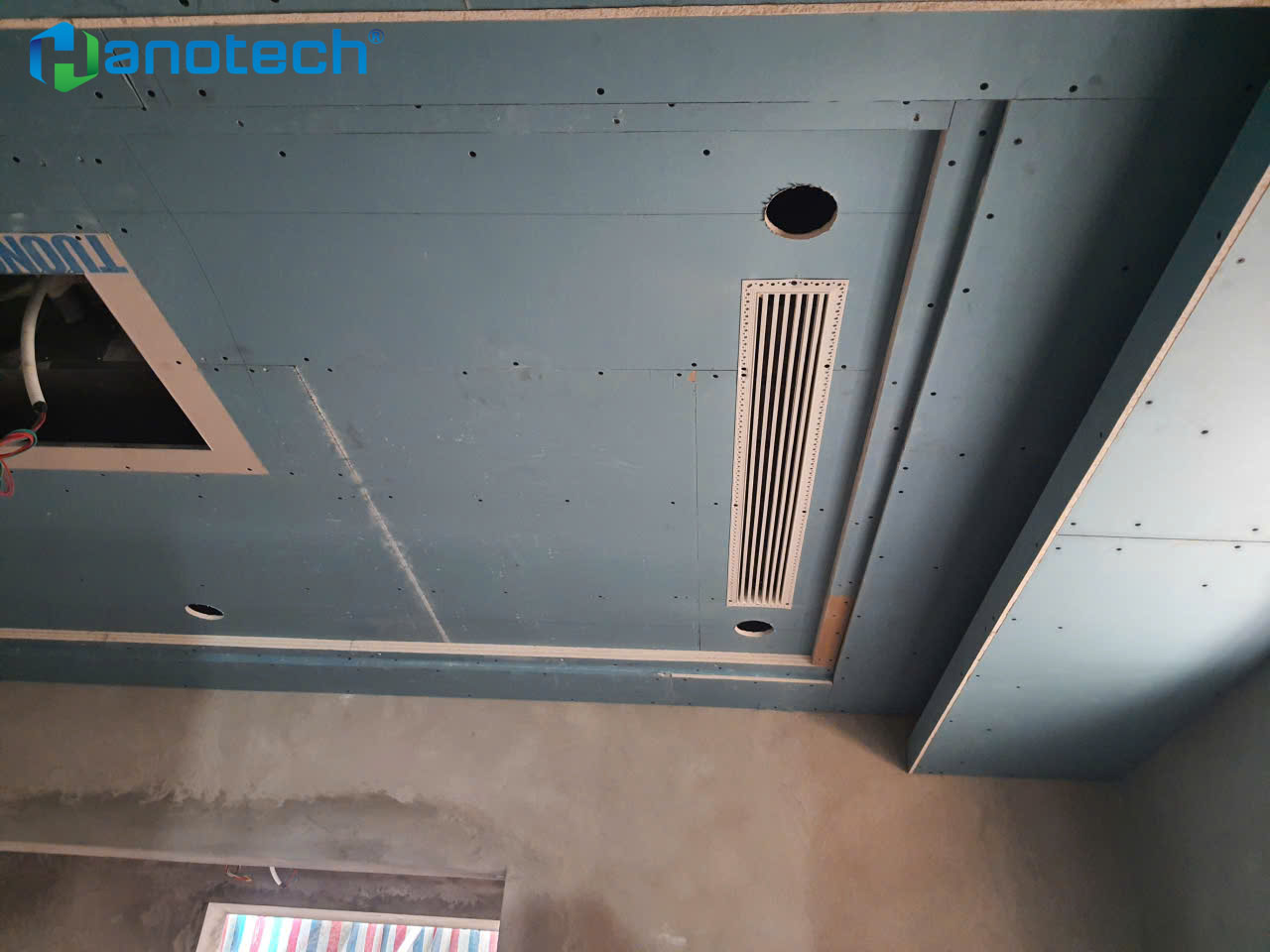

    Cửa thăm cho dàn lạnh âm trần nối ống gió điều hoà trung tâm vrv Daikin

    Kích thước cửa thăm

    Thông thường:

    • 450 × 450 mm
    • 500 × 500 mm
    • hoặc theo khuyến cáo của nhà sản xuất.

    4. Bố trí nội thất ảnh hưởng trực tiếp đến hiệu quả làm lạnh

    Không ít công trình sau khi hoàn thiện nội thất mới phát hiện:

    • Tủ cao che cửa gió
    • Rèm che cửa hồi
    • Kệ trang trí chắn luồng gió
    • Sofa đặt ngay dưới cửa cấp
    • Giường ngủ nằm trực tiếp dưới cửa gió

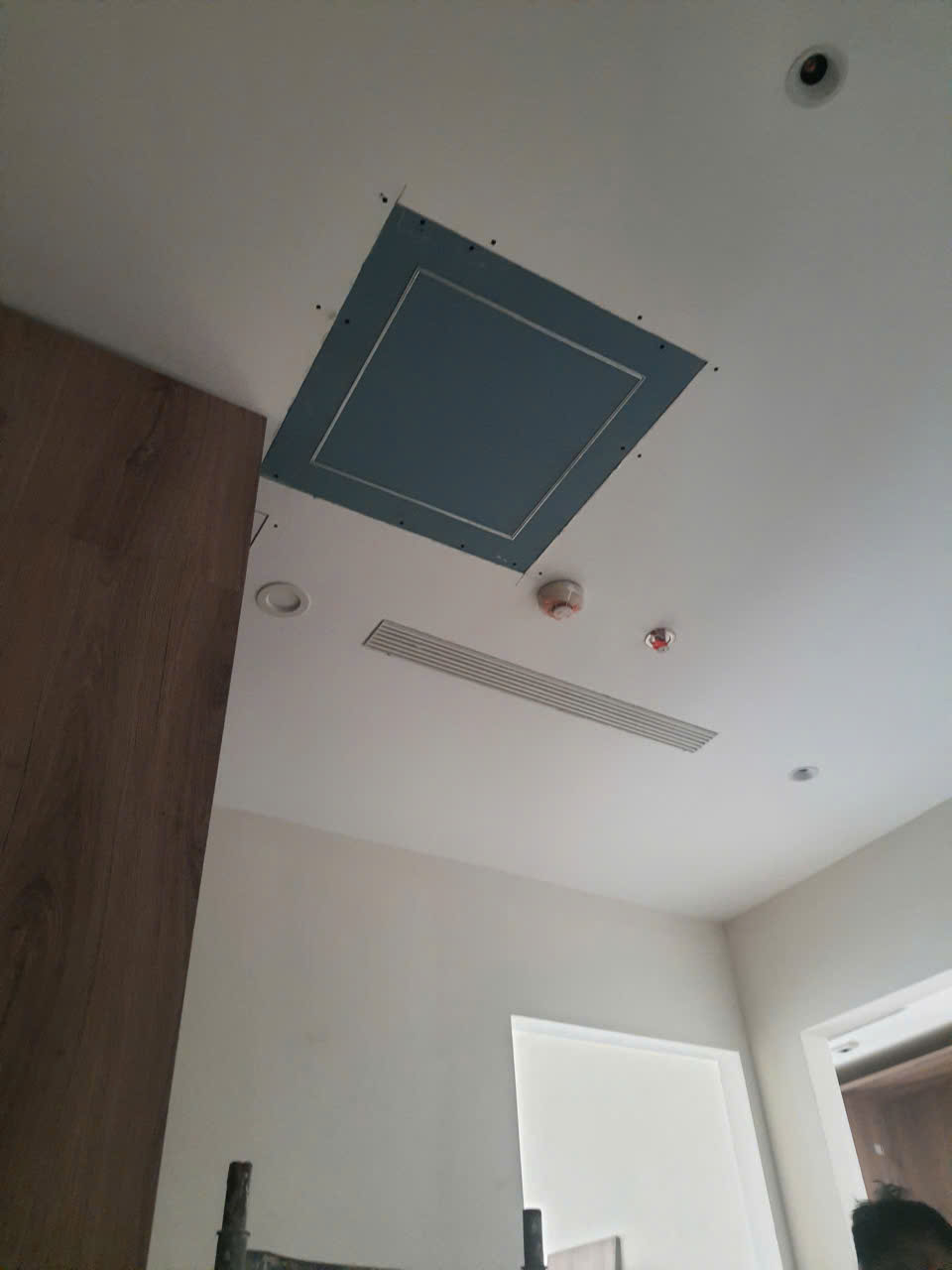

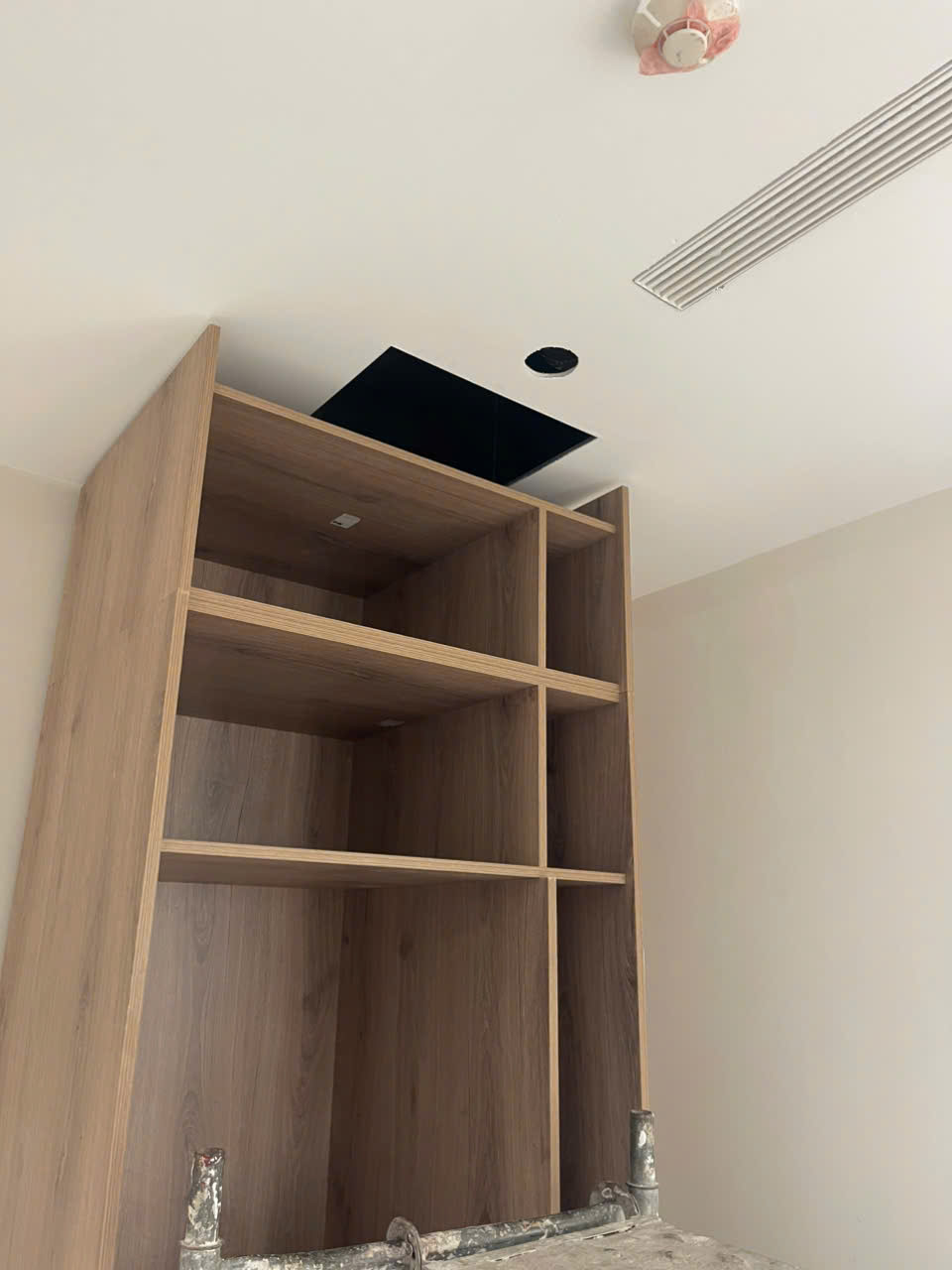

    Cửa thăm cho dàn lạnh âm trần nối ống gió điều hoà trung tâm vrv Daikin, vào vị trí tủ

    Cửa thăm điều chỉnh lại cho phù hợp với nội thất

    Những lỗi này khiến:

    • Gió không phân bổ đều
    • Phòng lạnh không đồng đều
    • Người sử dụng khó chịu
    • Điều hòa tiêu hao điện năng nhiều hơn

    Do đó, bản vẽ điều hòa cần được phối hợp cùng bản vẽ nội thất ngay từ đầu.

    5. Bố trí cửa gió cấp và cửa gió hồi hợp lý

    Một hệ thống VRV tốt cần đảm bảo:

    • Gió cấp đến mọi vị trí
    • Gió hồi lưu thông thuận lợi
    • Không tạo vùng chết
    • Không gây gió thổi trực tiếp vào người

    Đối với phòng khách lớn hoặc văn phòng mở, nên tính toán:

    • số lượng cửa gió,
    • kích thước cửa gió,
    • lưu lượng gió,
    • hướng thổi.

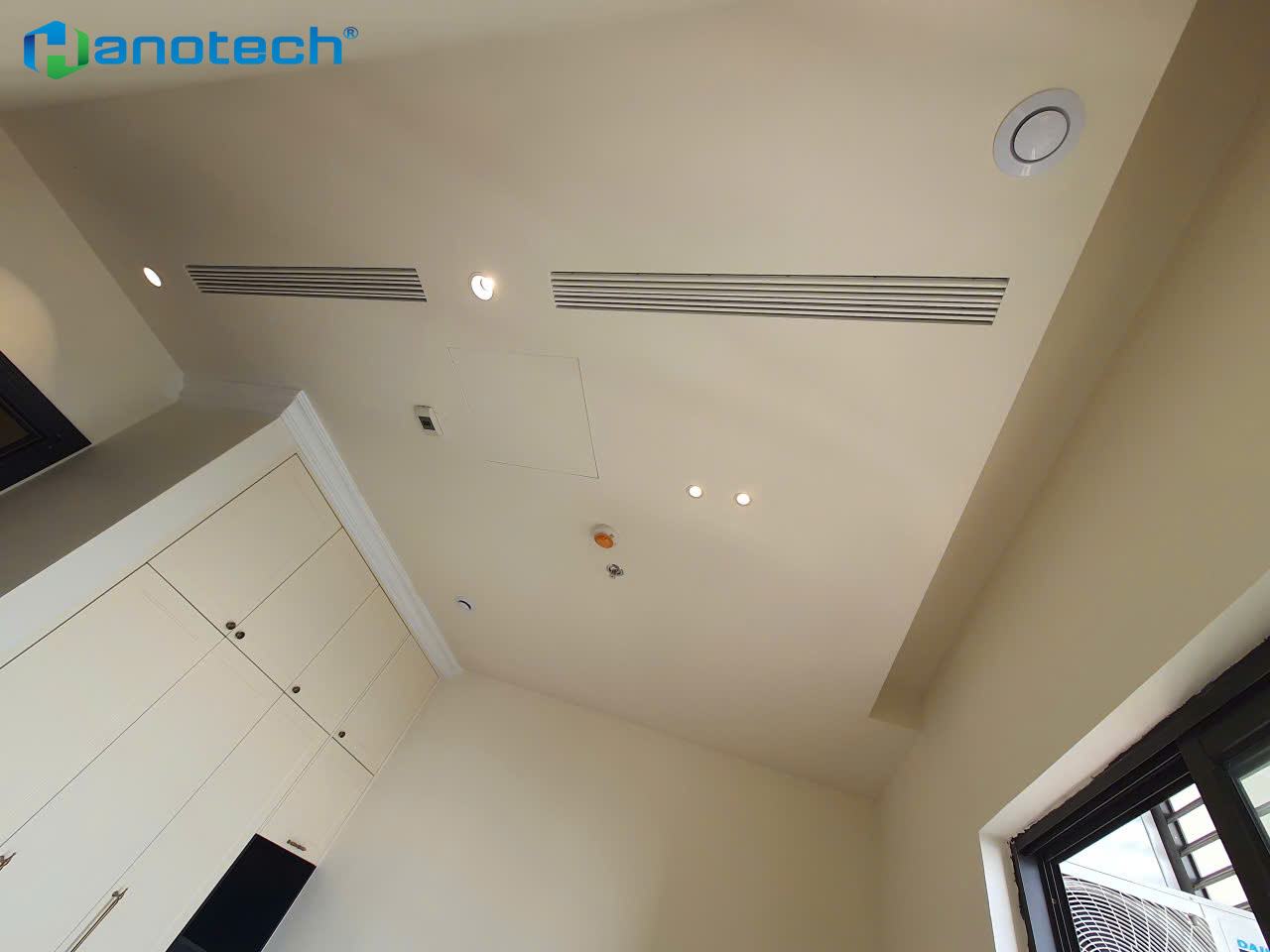

    Cửa gió cho dàn lạnh âm trần nối ống gió điều hoà trung tâm vrv Daikin

    Điều này giúp nhiệt độ đồng đều và tăng sự thoải mái.

    6. Tính đến việc bảo trì trong tương lai

    Một công trình đẹp nhưng không thể bảo dưỡng sẽ nhanh chóng phát sinh chi phí lớn.

    Khi thiết kế cần đảm bảo:

    • Có lối tiếp cận dàn lạnh.
    • Dễ tháo lọc gió.
    • Dễ vệ sinh máng nước.
    • Dễ kiểm tra bơm nước ngưng.
    • Không bị nội thất che kín.

    Thiết kế thuận tiện cho bảo trì giúp kéo dài tuổi thọ hệ thống và giảm chi phí vận hành.

    7. Đồng bộ bản vẽ giữa các bộ môn

    Đối với điều hòa trung tâm VRV, cần phối hợp chặt chẽ giữa:

    • Kiến trúc
    • Nội thất
    • Kết cấu
    • Điện
    • Cấp thoát nước
    • PCCC
    • Điều hòa thông gió

    Việc sử dụng mô hình BIM hoặc rà soát va chạm (clash detection) trước khi thi công giúp hạn chế xung đột giữa các hệ thống, giảm phát sinh và tiết kiệm chi phí trong quá trình thi công.

    8. Lựa chọn đơn vị thiết kế và thi công có kinh nghiệm

    Một đơn vị có chuyên môn sẽ:

    • Tính tải lạnh chính xác.
    • Thiết kế tối ưu đường ống gas.
    • Thiết kế hệ thống ống gió hiệu quả.
    • Phối hợp bản vẽ với kiến trúc và nội thất.
    • Dự toán sát thực tế.
    • Hỗ trợ vận hành và bảo trì sau bàn giao.

    Điều này giúp chủ đầu tư tránh các lỗi khó khắc phục sau khi công trình đã hoàn thiện.

    Hanotech – Đồng hành từ thiết kế đến vận hành hệ thống điều hòa trung tâm VRV

    Với kinh nghiệm triển khai nhiều công trình như biệt thự, nhà phố, căn hộ cao cấp, văn phòng, showroom và nhà xưởng, Hanotech cung cấp giải pháp điều hòa trung tâm VRV theo quy trình đồng bộ:

    • Khảo sát hiện trạng công trình.
    • Tính toán tải lạnh theo tiêu chuẩn.
    • Thiết kế hệ thống VRV và thông gió.
    • Phối hợp bản vẽ với kiến trúc, kết cấu và nội thất.
    • Thi công đúng kỹ thuật.
    • Chạy thử, nghiệm thu và bàn giao.
    • Bảo trì, bảo dưỡng định kỳ.

    Triết lý "Làm tốt ngay từ đầu" giúp Hanotech tối ưu hiệu quả đầu tư, hạn chế sửa đổi sau hoàn thiện và đảm bảo hệ thống vận hành bền bỉ, tiết kiệm năng lượng trong suốt vòng đời công trình.

    Kết luận

    Thiết kế điều hòa trung tâm VRV là công việc đòi hỏi sự phối hợp đồng bộ giữa nhiều bộ môn. Những chi tiết tưởng chừng nhỏ như cao độ trần, vị trí đèn chiếu sáng, cửa thăm bảo trì hay bố trí nội thất đều ảnh hưởng trực tiếp đến hiệu quả làm lạnh, chi phí vận hành và tuổi thọ của hệ thống.

    Nếu được tính toán ngay từ giai đoạn thiết kế, chủ đầu tư sẽ giảm đáng kể rủi ro phát sinh, tiết kiệm chi phí sửa chữa và đảm bảo không gian đạt tính thẩm mỹ cao. Với đội ngũ kỹ sư giàu kinh nghiệm, Hanotech sẵn sàng đồng hành từ khâu tư vấn, thiết kế đến thi công và bảo trì, mang đến giải pháp điều hòa trung tâm VRV tối ưu cho mọi công trình.
